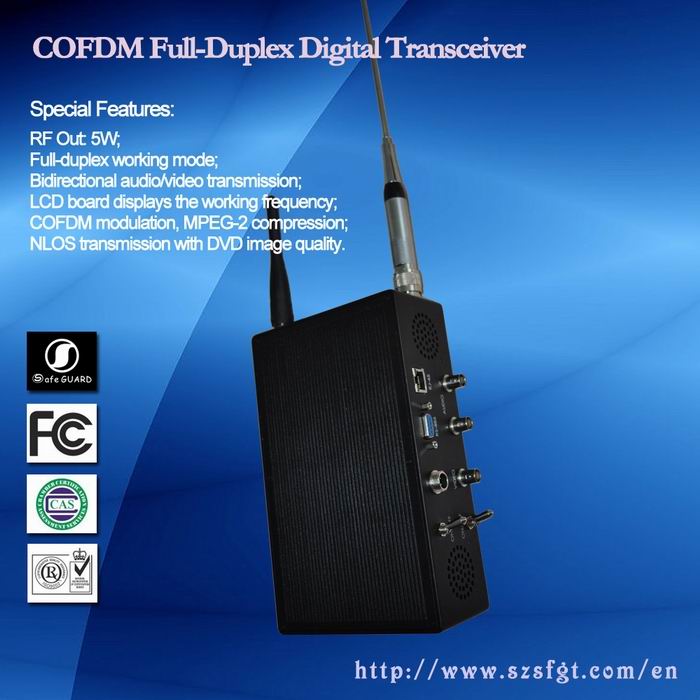

新款COFDM双向语音便携式数字图像传输

产品型号：SG-D5000A

产品特点：

1、收发一体化设计

2、多带宽COFDM调制技术：8 / 4 /2.5/ 2 MHz（用户自调）

3、视频压缩：MPEG-4

4、输出功率10级可调

5、输出频率300-900M用户可调，避开干扰

6、能够实现双向图像、数据、语音通信

7、数据视音频输入接口：RJ45

8、重量轻，结构坚固，模板尺寸：90*170mm



本机是一款双向传输设备，主要用于实时图像、语音及数据的双向传输系统。设备设计、制造时使用了最新的COFDM调制及纠错技术，使其能有效地解决传统微波传输过程中经常遇到的多径干扰、非视通路径及快速移动等不易处理的问题。无论是湖泊水网地区、冰雪环境及高楼林立的城市等复杂的传输路径，还是高速行使的车辆、船舶、直升机/无人机等平台，均能保证高质量的图像、语音及数据的双向传输效果。



产品性能

基于标准的COFDM调制技术

高质量的数字视频处理及MPEG2视频编解码

极短的编码延时

支持高速移动传输

支持非视距（NLOS）传输

300-900MHz频率可调，客户通过调节器自调，步进为1M

宽带输出功率大（2W）功率可调，传输矩离远、绕射能力强

工作模式可调2/2.5/4/8M的信道带宽用户自调

双向语音通话,和自带云台控制及数据传输

图像清晰稳定、无马赛克、无拖尾现象

接收机支持全频段连续可调（频率范围：74M～900MHz），可在用户现场调整

采用标准的dvb-t接收，双天线接收，接收灵敏度高达-104dbm

自带7寸液晶显示屏,（实行单路录像及监控。）

里面自带硬盘录像机，可外接1000G加密硬盘，随时存取录像资料

单路视频服务器，实现远程图像监控，动态IP实现IE浏览

可实现远程监控和控制云台

外接专用键盘可控制操作系统



发射机指标

调制方式：COFDM 2K QPSK

工作频段：300-900MHZ

射频带宽：2/2.5/4/8MHz(可选)

射频功率：0.5-2.5W

传输速率：1.5-6Mbps

前向纠错：1/2 2/3 3/4 7/8

保护间隔：1/32 1/16 1/8 1/4

视频输入：1路PAL/NTSC 或者BNC接口

视频压缩：MPEG-4

数据接口：RS232/485

视频接口：BNC母 头

音频接口：BNC母 头/RJ45

外置(可内置）电池：DC14.4V/7700mA

工作环境：-10～70℃

外形尺寸：205*130*60mm
