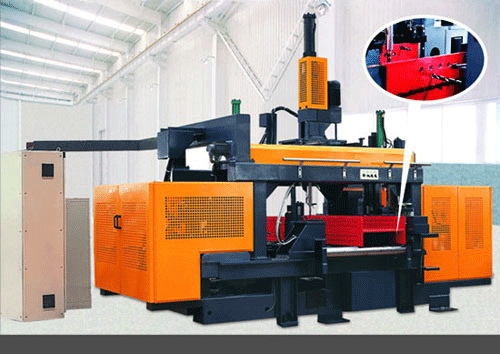

由主机、液压系统、输送料道、电气控制系统组成。
▲ 该钻床具有三个动力头，工件通过时三个面上的孔均可加工完毕。
▲ 三个动力头可以同时钻孔，采用自控行程钻削动力头方式。
▲ 不需要设定工件厚度及钻头长度，自动进行快进和工进转换，加工效率高。
▲CNC+PLC控制，上位机监控，编程软件基于 WINDOWS平台，编程快速方便，预览图形直观。
▲ 采用雾化冷却装置，延长钻头使用寿命。
▲ 每个动力头配备知名公司生产的主轴减速电机。
▲ 关键的液压、电气元件及部件选用国内外知名公司产品。
技术参数Specification
|
型号 Model |
SWZ700 |
SWZ1000 |
SWZ1250 |
||||
|
加工 H 型钢截面尺 （腹高 × 翼宽 ） Size of H-beam Web(H)×flange(W) |
最大 Max. |
700×400 |
1000×500 |
1250×600 |
|||
|
最小 Min. |
200×75 |
200×75 |
200×75 |
||||
|
钻孔直径 (mm) Dia.of drilling |
垂直钻削 Vertical drilling |
Φ12~Φ33.5 |
Φ12~Φ33.5 |
Φ12~Φ40 |
|||
|
水平钻削 Horizontal drilling |
Φ12~Φ31.5 |
Φ12~Φ31.5 |
|||||
|
钻削主轴数量 Number of spindle |
上单元、固定侧、移动侧各 1 个，共 3 个 One vertical, two horizontal (Left and right), three in all |
||||||
|
主轴转速范围(r/min) Spindle rotation speed |
180~650 变频调速 180~650 (Frequency invertor) |
||||||
|
轴向工进速度(mm) Feeding speed vertical spindle |
20~200 |
||||||
|
进给行程(mm) Feeding distance |
上单元主轴 Vertical spindle |
240 |
240 |
240 |
|||
|
下单元主轴 Horizontal spindle |
150 |
150 |
150 |
||||
|
机床总功率(kW) Installation power |
26 |
26 |
26 |
||||
|
主机外形尺寸(mm) Overall dimension(L×W×H) |
4430×2080×3030 |
4730×2080×3130 |
4930×2080×3230 |
||||
|
整机重量 (kg) Net weight |
5800 |
6000 |
7000 |
||||
