一、直流式截止阀概述
J45H直流式截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。由于该阀开启或关闭行程相对较短，而且具有非常可靠的切断功能。 上海沪艺阀门有限公司截止阀使液体几乎不改变流动方向 ，阀杆和通道成一定角度的截止阀，其阀座密封面与进出口通道有一定角度，阀体可制成整体式。适用于导热油、有毒、渗透性强、污染环境、带放射性的流体介质管路上作切断阀，也可用于调节，是创造无泄漏工厂的优质产品。本阀铸件全部采用精密铸造。
二、直流式截止阀结构特点及工作原理
J45H直流式截止阀，由阀体、阀盖、阀杆、阀瓣等组成。该阀主要起到切断管路介质的作用。与闸阀相比，开启高度小，关闭时间短，制造与维修方便，密封面不易磨损、擦伤，密封性能较好、使用寿命长；J45H直流式截止阀的阀体结构设计比较曲折，因此流阻大，能量消耗大；适用于蒸汽、油品等介质，不宜用于黏度较大、带颗粒、易结焦、易沉淀的介质。在开启和关闭过程中，由于阀瓣于阀体密封面间的摩擦力比闸阀小，因而耐磨。 开启高度一般仅为阀座通道直径的1/4，因此比闸阀小的多。 通常在阀体和阀瓣上只有一个密封面，因而制造工艺性比较好，便于维修。
(一)工作原理

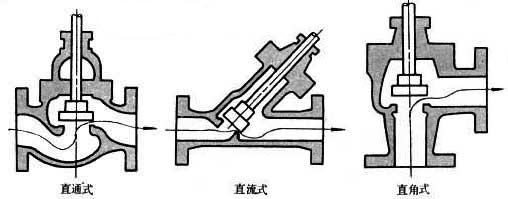

J45H直流式截止阀阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。手轮按顺时针方向旋转，工作介质由阀瓣下方通道进入，此时，该施加的密封力必须等于或大于密封面上所产生的必须比压和介质向上的作用力之和。反之逆时针方向旋转，阀瓣关闭进入口，停止介质流入。J45H直流式截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。所以J45H直流式截止阀截止阀的全开位置，应由阀瓣的行程来决定。
直流式截止阀主要技术参数
|
型号 |
公称压力MPa |
1.6 |
|
|
J45H-16 |
试验压力MPa |
壳体 |
2.4 |
|
密封 |
1.6 |
||
|
工作温度 |
-30～180℃ |
||
|
使用介质 |
水 |
||
直流式截止阀主要零件材料
|
型号 |
阀杆、阀盖 |
灰铸铁 |
灰铸铜 |
|
J45H-16 |
阀杆、阀瓣 |
碳钢 |
|
|
阀杆螺母 |
铜 |
||
|
填料 |
石墨石棉盘根 |
||
直流式截止阀主要外形尺寸(法兰尺寸按 JB78 PN1.6MPa规定）
|
口径 |
尺 寸(mm) |
||||
|
L |
D |
H |
H1 |
D0 |
|
|
20 |
150 |
105 |
195 |
215 |
90 |
|
25 |
160 |
115 |
265 |
290 |
100 |
|
32 |
180 |
135 |
290 |
320 |
120 |
|
40 |
200 |
145 |
315 |
355 |
140 |
|
50 |
230 |
160 |
325 |
365 |
160 |
|
65 |
290 |
180 |
350 |
385 |
180 |
|
80 |
310 |
195 |
445 |
510 |
220 |
|
100 |
350 |
215 |
460 |
540 |
240 |
|
125 |
400 |
245 |
530 |
615 |
280 |
|
150 |
480 |
280 |
600 |
685 |
320 |
|
200 |
600 |
335 |
- |
- |
- |
