| 适用范围 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

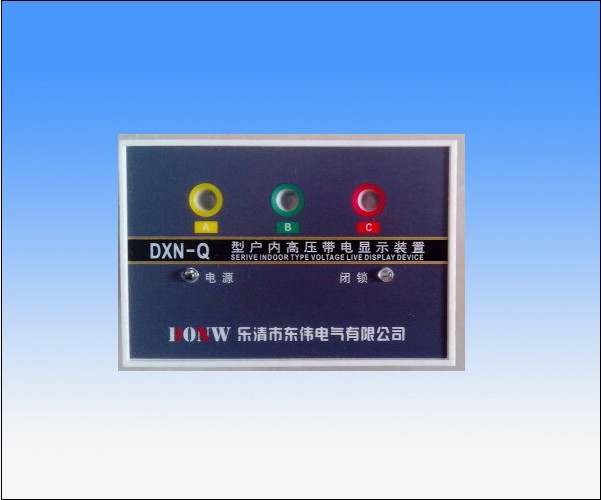

| 1.DXN-12系列户内高压带电显示装置(以下简称装置)适用于户内额定电压为:6、12、27.5、35KV 频率为50Hz的开关设备上，用以反映显示装置设置处高压回路带电状况。 2.显示装置中支柱绝缘子传感器，可以与各类型高压开关柜，隔离开关，接地开关等配套。 3.显示装置不但可以提示回路带电状况而且还可与电磁锁配合，实现强制闭锁开关柜操作手柄及网门，达到防止带电关，合接地开关防止误入带电间隔目的，提高开关设备防误性能。 4.正常使用环境条件 a.安装地点海拔提高3000m及以下； b.适用于凝露环境。 c.适用于Ⅱ级污秽环境。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 型式、分类、基本参数 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1.型式 显示装置由传感器与显示器两单元件组成，经用户外加导线连接为一体。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| a；显示装置的型号及其含义为： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B、传感器的型号及其含义： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C、显示器型号及其含义为： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 显示装置的分类 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| a、按额定电压等级分为6、10、20、27.5、35KV b、按传感器使用环境条件分为：普通型、加强绝缘型（全工况型） c、按传感器结构及安装尺寸分为； d、按显示器功能氛围：T型、Q型； e、按显示器外型尺寸分为：Ⅰ型 Ⅱ型 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 显示装置基本参数：见下表 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 注：表中Um为最高工作电压 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
