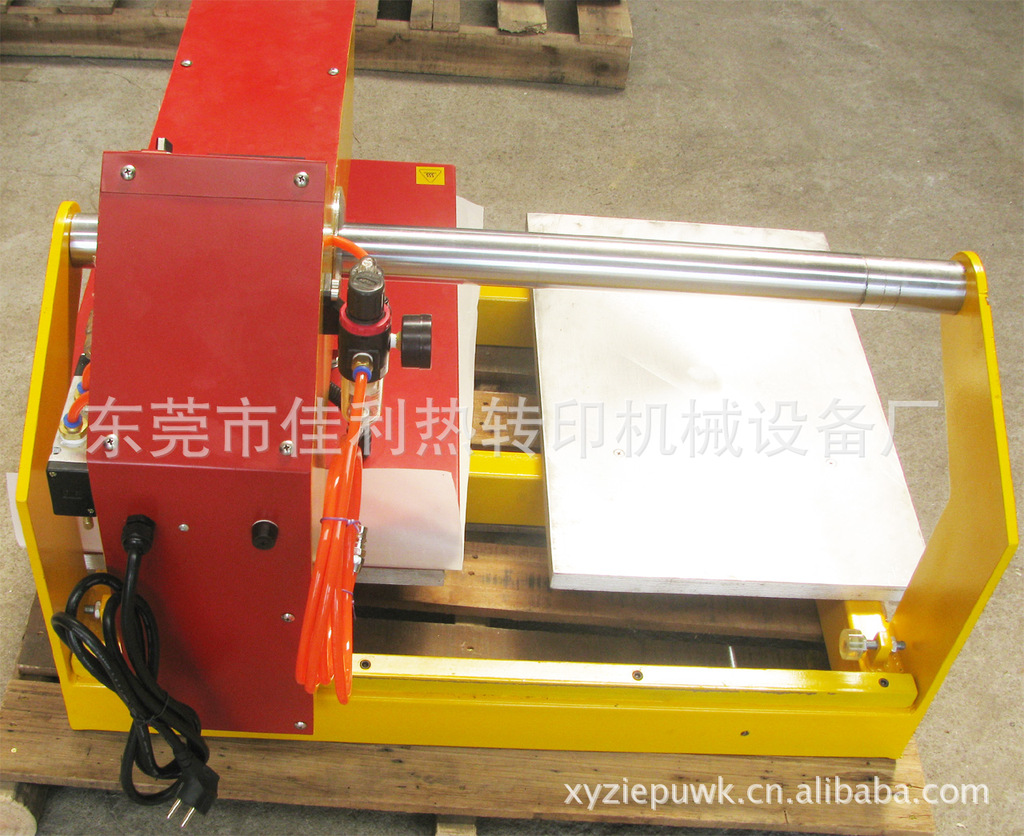

⑴电源开关 ⑵手动启动开关 ⑶温度时间控制仪 (4)手动/半自动开关 (5)紧急停止开关 (6)压力调节按钮/过虑器 (7)发热板 (8)硅胶垫 (9)底板 (10)轨道 (11)手柄

二、主要用途:

气动双工位摇头烫画机可将升华类、溶剂类油墨的彩色图案与文字经热转印在棉、麻、化纤、尼龙等织物及陶瓷制品上，还可进行植毛烫画和发泡印花工艺等的热处理，及服装的低温低压衬与面料的粘合，如童装、鞋帽等粘合之用，也可用于生产小批量的手帕。

三、产品特点:

电子数显恒温控制温度，准确性高，（±2℃）；

发热采用进口铝合金浇铸导热原理，省电，温度均匀，温差系数小;

电子数码时间控制，准确性高，美观；压力随意调节

四、技术参数:

功率：2000-3500W

电压：220V

温度范围：0-399℃

时间范围：0--999Sec

烫印面积: 38*38 CM 40*50 CM 40*60 CM

五、操作步骤

1、连接所配压缩机接头，打开气压，将压力表调制（4pB-6pB）,使发热板升起；

2、插上电源，打开电源总开关，电源指示灯随即著亮。

3、调节所需要的时间及温度。

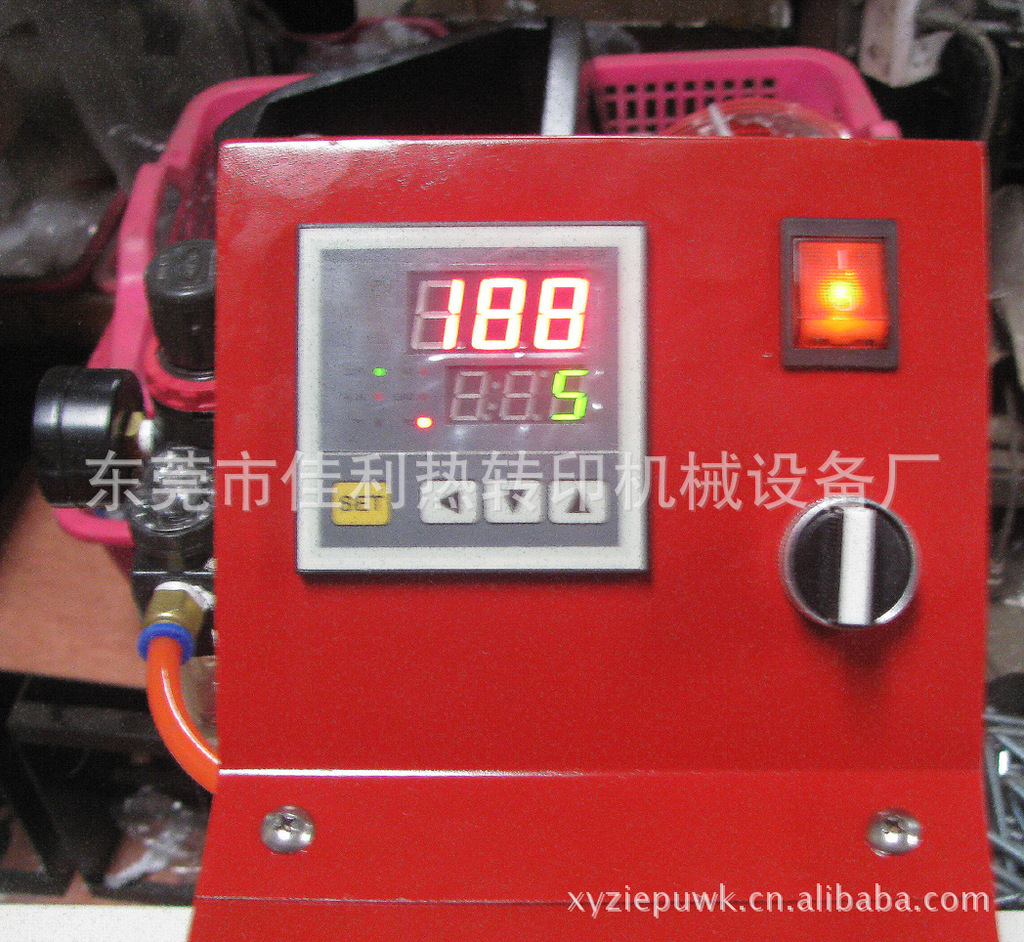

A：设定温度，按SET键，当下行数字闪烁，上行显示"Sv"，按5或6键设定所需要的温度,再按下SET键确认。

B：设定时间， 按? 键，当下行数字闪烁，上行显示"St"，按5或6键设定需要的时间。再按下?键确认并返回到工作状态。几秒钟后控制面板显示发热板实际温度及设定时间。

4、调节好温度及时间后，等待机器升温

5、升温完毕之后，时间温度控制仪上行将显示设定温度。

6、①将选择开关旋至手动档，（一般左旋为手动，右旋为半自动，中间为停止），先将时间设定2-3秒，将衣物平放在硅胶垫上，滑动工作台面到烫压位置，按下手动启动开关，压2-3秒，把物品压平。然后把时间设为烫印时间（一般15-20秒），放入烫画纸（注意烫画纸的正反面，图案面朝向烫印物），再放上高温布，按下手动启动开关，烫印开始，自动倒计时。

②将选择开关旋至半自动档，将衣物平放在硅胶垫上，再放上烫画纸，再放上高温布，滑动工作台面到烫压位置，发热板自动合上，烫印开始，自动倒计时。

7、烫印完毕，蜂鸣器响。发热板自动升起，将工作台面拉出。

8、取出所烫物品。如果冷撕的烫画纸,请等5-10秒,才将烫画纸撕掉.如果是热撕的烫画纸,烫印完毕请马上将烫画纸撕去.

六、维修事项：

1、压力：不够均匀，先用尺测发热板四边离底板四边距离是否一致，如不一致，可调节发

热板中心四务丝杆“下”螺母，向下调紧发热板升高，向“上”调紧发热板降低。压力太大或是太小（通常压为4KG-6KG）,调节过滤器上调节阀提上往“+”方向，增加压，“-”减少压力，或是检查空压机压力是否正常（通常空压机压力为6KG-8KG).

2、时间：当底板到位时，不显示时间，则检查接近开关，是否距离适中，应调到低于4毫米，时间到，发热板不下来，检查电路。

3、温度：调到设定温度，不升温，不控温，检查温控表，接触器，发热板线路是否接触良好及电器原件故障

4、烫印时，如遇紧急停止事件，按紧急停止，停止后将开关往顺时针方向旋转，方可恢复原位。

注意:

整机必须有合适牢靠的保护地线

成功的烫印需要有正确的时间，温度及压的配合，衣服的厚度和材料及烫画纸的各类都影响到烫印的效果，各种烫画纸都需试烫小样后，方可批量生产。

烫印所需温度和时间如下：

纯棉衣服：180-220度，25秒

涤纶衣服：180度，15秒

珠光板： 180度，120--180秒

金属吊坠：180度，60秒

鼠标垫： 180度，15秒

瓷板： 200度，180秒

钥匙扣： 180度，100秒

陶瓷： 180-220度，180秒

七、证件
