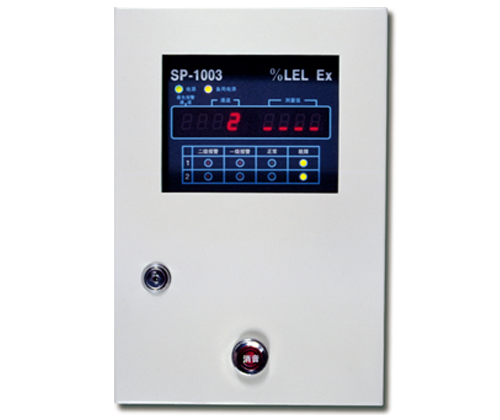

SP-1003壁挂式报警控制器
SP-1003 是一款可以接收多路4~20mA模拟信号输入，采用高精度单片机控制输入、输出的巡检式壁挂报警控制器。有2通道、4通道可选，带有自动切换功能的备用电源，保证2小时以上主电断电连续工作，满足消防要求，可连接控制各种型号4~20mA模拟信号输出。同时，该控制器具有声光报警指示，主/备电源过/欠压报警，开关量输出，RS-485上位机通讯，报警存储、查询等功能；还可用于控制外部报警、排风系统及其它外部设备。适用于在冶金、石油石化、化工等行业中作为对危险气体进行连续检测的报警控制设备。
主要特点
l 显示屏循环显示各通道监测信息
l 两级报警值设定,不同声光信号指示不同报警级别
l 两级无源报警继电器输出,最大容量AC 220V,5A
l 开关量关断延时0~60 分钟可调
l 支持RS-485 上位机通讯
l 主备电源自动切换，电源超/欠压及断电报警
l 数据存储功能，存储报警记录
l 具有开机自检功能
l 输入端加有保护电路
l 已通过国家消防认证
应用领域
l 石油、化工
l 冶金、燃气
l 消防
l 炼油厂、制漆、喷漆
l 染料操作
l 电力、通讯
l 城市供水
l 污水处理
l 科研、教育、国防
技术参数
|
基本参数
|
工作电源 |
AC 220V,50Hz（0.5A） |
|
备用电源 |
2通道12V，2.2Ah；4/8/16通道12V，7Ah |
|
|
输出电源 |
DC 16V，500mA |
|
|
工作方式 |
巡检 |
|
|
采样速率 |
2/4通道：125毫秒/通道， |
|
|
功率 |
2 通道20W，4 通道30W，） |
|
|
输入信号 |
4~20mA（2线/3线 检测器） |
|
|
输出/报警 |
报警记录 |
最先报警通道号显示、报警部位显示、报警事件记录 |
|
报警设定 |
越限（上限）报警，两级限值可设 |
|
|
报警功能 |
各级独立的LED灯指示和不同频率的声响报警区分不同报警等级 |
|
|
报警输出 |
两级无源报警继电器/每通道 |
|
|
触点容量 |
AC 220V,5A |
|
|
通讯接口 |
RS-485 MODBUS |
|
|
环境参数 |
环境温度 |
-20℃~+55℃ |
|
环境湿度 |
0~99% RH（无冷凝） |
|
|
环境压力 |
86~106kPa |
|
|
显示 |
显示方式 |
2/4/8通道：8位数码管，16通道：图形点阵 |
|
分辨率 |
0.01(0~99)/0.1(100~999)/1(1000~2000)/0.1(氧气) |
|
|
测量精度 |
＜ ±1% |
|
|
外形 |
外形尺寸 |
HWD 320×220×100mm（2 通道） HWD 470×310×115mm（4通道）
|
|
外壳颜色 |
灰 |
|
|
重量 |
2 通道6kg，4通道12kg， |
|
|
认证 |
CMC证书 |
京制00000301号 |
配置信息
|
产品型号
|
SP-1003-2 |
SP-1003-4 |
|||
|
基本配置 |
通道数量 |
2 |
4 |
||
|
安装方式 |
壁挂 |
壁挂 |
壁挂 |
壁挂 |
|
|
安装附件 |
壁挂安装附件 |
||||
