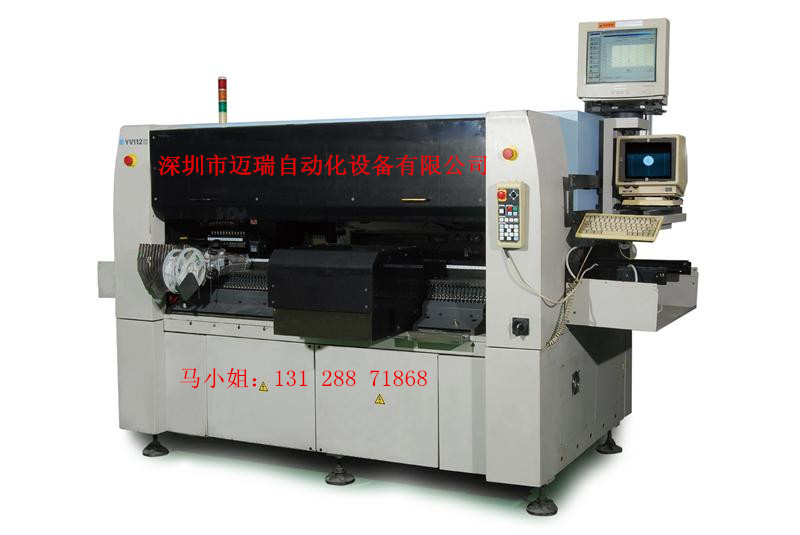

| YAMAHA贴片机各部件的名称及功能 |
| 1. 主机 |
| 1.1 主电源开关（Main Power Switch）：开启或关闭主机电源 |
| 1.2 视觉显示器（Vision Monitor）：显示移动镜头所得的图像或元件和记号的识别情况。 |
| 1.3 操作显示器（Operation Monitor）：显示机器操作的VIOS软件屏幕，如操作过程中出现错误或有问题时，在这个屏幕上也显示纠正信息。 |
| 1.4 警告灯（Warning Lamp）：指示贴片机在绿色、黄色和红色时的操作条件。 |
| 绿色：机器在自动操作中 |
| 黄色：错误（回归原点不能执行，拾取错误，识别故障等）或联锁产生。 |
| 红色：机器在紧急停止状态下（在机器或YPU停止按钮被按下）。 |
| 1.5 紧急停止按钮（Emergency Stop Button）：按下这按钮马上触发紧急停止。 |
| 2. 工作头组件 (Head Assembly) |
| 工作头组件：在XY方向（或X方向）移动，从供料器中拾取零件和贴装在PCB上。 |
| 工作头组件移动手柄（Movement Handle）：当伺服控制解除时，你可用手在每个方向移动，当用手移动工作头组件时通常用这个手柄。 |
| 3. 视觉系统（Vision System） |
| 移动镜头（Moving Camera）：用于识别PCB上的记号或照位置或坐标跟踪。 |
| 独立视觉镜头（Single-Vision Camera）：用于识别元件，主要是那些有引脚的QPF。 |
| 背光部件（Backlight Unit）：当用独立视觉镜头识别时，从背部照射元件。 |
| 激光部件（Laser Unit）：通过激光束可用于识别零件，主要是片状零件。 |
| 多视像镜头（Multi-Vision Camera）：可一次识别多种零件，加快识别速度。 |
| 4. 供料平台（Feeder Plate）： |
| 带装供料器、散装供料器和管装供料器（多管供料器），可安装在贴片机的前或后供料平台。 |
| 5. 轴结构（Axis Configuration） |
| X轴：移动工作头组件跟PCB传送方向平行。 |
| Y轴：移动工作头组件跟PCB传送方向垂直。 |
| Z轴：控制工作头组件的高度。 |
| R轴：控制工作头组件吸嘴轴的旋转。 |
| W轴：调整运输轨的宽度。 |
| 6. 运输轨部件（Conveyor Unit） |
| 1、主挡板（Main Stopper） |
| 2、定位针 (Locate Pins) |
| 3、Push-in Unit（入推部件） |
| 4、边缘夹具 (Edge Clamp) |
| 5、上推平板 (Push-up Plate) |
| 6、上推顶针 (Push-up Pins) |
| 7、入口挡板 (Entrance Stopper) |
| 7. 吸嘴站（Nozzle Station）：允许吸嘴的自动交换，总共可装载16个吸嘴，7个标准和9个可选吸嘴。 |
| 8. 气源部件（Air Supply Unit） |
| 包括空气过滤器、气压调节按钮、气压表。 |
| 9. 输入和操作部件（Data Input and Operation Devices） |
| 1、YPU (YAMAHA Programming Unit) 编程部件 |
| Ready按钮：异常停止的解除和伺服系统发生作用。 |
| 2、键盘（ Keyboard ）各键的功能 |
| F1：用于获得目前选项的帮助信息 |
| F2：PCB生产转型时使用 |
| F3：转换编制目标（元件信息、贴装信息等） |
| F4：转换副视窗（形状、识别等信息） |
| F5：用于跳至数据地址 |
| F6：辅助调整时使用 |
| F7：设定数据库 |
| F8：视觉显示实物轮廓 |
| F9：照位置 |
| F10：坐标跟踪 |
| Tab：各视窗间转换 |
| Insert ，delet ：改变副视窗各参数 |
| ↑↓→←：光标移动及文页UP/Down移动 |
| Space Bar（ 空档键）：操作期间暂停机器（再按解除暂停） |
| 注意： |
| 1) 掌握各部件的名称，跟机器实物对照，可指出哪个部件的名称及基本作用。 |
| 2) 请问当发生紧急情况时，应按哪个按钮，警告灯的状态以及操作显示器的显示情况？ |
