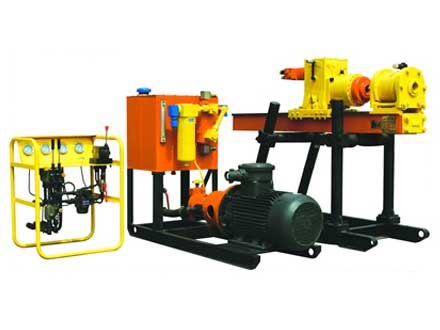

ZDY-2000S煤矿用全液压坑道钻机广泛用于矿井内不同角度的探水、注水、探放瓦斯孔及地质勘探、边坡锚固等钻孔施工；特别适用煤矿井下±300的近水平钻孔并允许±900全方位使用。该类钻机采用全液压结构,分主机、泵站、操纵台三部分,主机为分体式结构,可进一步拆卸,便于搬运；主要使用硬质合金、金刚石复合片钻头回转钻进,同时也可配大口径的螺旋钻杆及取芯钻头,适应不同的钻探要求。
1．该钻机采用分体式结构，分主机，泵站，操纵台三部分组成。主机为分体式结构，可进一步拆卸，搬运方便。
2装钻杆和拆钻杆为自动化操作不用人工拆装，操作简单方便，减少劳动强度。
3．液压泵站为双泵结构，主泵在回转器上，副泵在夹持器上，这样的结构可以保持回转器在工作中的扭矩始终一致4马达为无级变速马达，操作方便。
5．分体式结构在工作中可以远程操作，大大提高工作的安全性。
6．电机功率大37W，工作效率高。
7．操纵台简单，轻便，易操作。
8．钻机上的油管接头采用快插自封式结构，防止漏油和粉尘的进入。
9．此类钻机特别适用于±30°近水平钻孔施工，并可以在±90°全方位使用。
10．导轨升降由油缸控制，可以自动方便升降。
|
项 目 |
ZDY-1200 |
ZDY-2000S |
|
额定转矩（N.m） |
1200 |
2000 |
|
额定转速（r/min） |
140/270 |
76 |
|
钻进深度（m） |
150/100 |
300/100 |
|
钻孔直径（mm） |
Φ75~φ110 |
Φ75~φ200 |
|
钻杆直径（mm） |
φ42/φ50 |
Φ63.5/φ73 |
|
不取芯钻头（mm） |
Φ75~φ110 |
Φ75~φ120 |
|
主轴调整范围 |
±90° |
±90° |
|
空载速度（r/min） |
0~150/0~300 |
0~300 |
|
主机外型尺寸 (mm) |
1800×620×1300 |
2180×800×1516 |
|
钻机重量（kg） |
900 |
2000 |
|
尺寸 |
2100×600×1500 |
2180×800×1516 |
