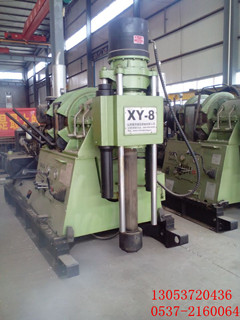

XY-8岩心钻机 水井钻机

专业生产：水井钻机 岩心钻机 打井用深孔钻机 液压勘探钻机 孔径最大的钻机 最深可达1500米深孔

一、概述
XY-8型钻机是山东八方液压机械有限公司根据目前地质勘探市场用户的需要，综合国内外各类岩芯钻机的优点和特性研制开发的一种较大钻进能力的岩芯钻机，高配气动换挡汽车变速箱、集中润滑散热机构、渐开线花键回转器。它不仅适用于以合金、金刚石为主的大、小口径的岩芯钻探，而且适用于金属、非金属固体矿藏勘探、浅层石油和天然气开采、地热井勘探、矿山坑道通风、排水以及大口径基础桩工程施工，被广泛应用于地质、冶金、煤炭、水文、水井、工程等领域。

二、主要特点
1  采用气动换挡法士特8JS118汽车变速箱和离合器，结构紧凑、合理，运转平稳，性能稳定，通配性好。
2  采用汽车专用软轴变挡机构，实现变速箱换挡的远程控制，气动换挡轻盈敏捷，操作人性化程度高。
3  具有合理的转速范围且转速基数多（正转8级，反转1级），低速扭矩大（最大达8000N.m)。
4  采用集中强制润滑机构，只要设备运转，单独的润滑油泵就会开启抽油，润滑油通过分油器抵达各个需要润滑的节点，在润滑传动机构的同时，油液会带走里面的热量，（润滑系统配备单独冷凝器），避免高转速高负荷状态下部件发热。
5  以渐开线花键立轴取代了传统的六方立轴，使得回转器的传动效率和承载能力成倍提高。且立轴通孔直径大(96毫米),双油缸液压给进，行程较长（可达1000毫米),工艺适应性强，特别适合大直径钻杆绳索取芯（上部取芯）钻进，有利于提高钻进效率和减少孔内事故。
6  钻进能力大，直径71毫米的绳索取芯钻杆额定钻进深度1650米。
7  重量轻、可拆性好、钻机净重6500Kg。
8  液压松开常闭式液压卡盘，结构新颖，补偿性好，硬质合金镶焊式卡瓦结构，加紧力大，寿命长，工作可靠。
9  配有水刹车，深孔钻进时，下钻平稳安全。
10  采用齿轮泵供油，功率消耗少，液压系统油温低，工作稳定。系统中装有手摇油泵，当动力机不能工作时仍可用手摇油泵将钻具提离孔底，以免发生埋钻事故
11  结构先进紧凑，布局合理，所有部件均表露在外，不相互重叠，便于维护、保养、修理。
12  钻机重心低，移车距离长（可达530），固定简单牢靠，高速钻进稳定性好。
13  配有防震仪表，有利于掌握孔内情况。钻机操纵手柄少，布局合理，操纵灵活可靠。
1 钻进能力国产钻杆
钻杆规格                钻进深度
Φ50X4.75钻杆           2200m
Φ50X5 钻杆             2000m
Φ60X6 钻杆             1450m
Φ71X5 钻杆             1650m
Φ73X7 钻杆             1000m
Φ89X5 钻杆             1300m
DCDMA(金刚石岩心钻机制造商协会)内加厚式
钻杆规格(mm)         钻进深度(m)
BW钻杆                 2200m
NW钻杆                 1700m
HW钻杆                 1150m

DCDMA(金刚石岩心钻机制造商协会)绳索取芯
钻杆规格(mm)         钻进深度(m)
BQ钻杆                 2200m
NQ钻杆                 1700m
HQ钻杆                 1150m
PQ钻杆                 800m
BCQ钻杆                2500m
NCQ钻杆                2000m
HCQ钻杆                1550m
2 回转器可回转角度：0——360°
3 动力机参数：
电动机： Y280S-4              75KW          1480rpm
柴油机： 玉柴YC6A240-33      177KW          2300rpm
4 回转器参数：
型式：双油缸液压给进机械回转式。油缸直径100。
钻孔倾角：0——360°
立轴通孔直径：96mm
立轴转速：当动力机为电动机（1480rpm)时：
正转：74； 106； 150； 208； 300； 431； 609； 845   rpm
反转：74rpm
当动力机为柴油机（2300rpm)时：
正转：110； 157； 222； 309； 445； 640； 905； 1256  rpm
反转：110rpm
立轴最大扭矩：8000Nm
立轴行程：1000mm
立轴最大起重力：180KN
立轴最大加压力：110KN
5 卷扬机参数：
型式：行星齿轮传动，手把制动。
钢丝绳直径：1.5mm(6X19)
卷筒钢丝绳容量：120m
单绳最大提升力：60KN
钢丝绳（卷筒一层）提升速度
当动力机转速为1480rpm时：0.48； 0.68；0.96；1.34；1.96； 2.81；3.96；5.51m/s
当动力机转速为2300rpm时： 0.71； 1.01； 1.42； 1.99； 2.91；4.17；5.88;  8.19m/s
6 变速箱参数：
陕西法士特8JS118变速箱与之配套的离合器，安全可靠。
7 油泵参数：
型式：齿轮油泵
型号：CB-32
转速：2500r/min
排量：80L/min
工作压力：20Mpa
最大压力：25Mpa
旋向：右旋（从轴端看）
8 水刹车参数：
工作转速：700—1800r/min
单绳平衡转速：3—8m/s
单绳平衡负荷：45KN
9 机架：
型式：滑撬式（带滑动底座）
钻机移动行程：530mm
10 外形尺寸（长X宽X高）：38001500X2460mm
11 钻机重量：6500Kg
