详细说明
产品型号:HLK-RM04-B套件
HLK-RM04模块是深圳市海凌科电子有限公司开发的串口、以太网、wifi互转的无线模块.其用于构建智能家电、物联网等多种设备。HLK-RM04支持802.11b/g/n无线标准，可工作在无线AP/AP client/STA模式下.模块的配置方法也有多种，可在WEB页进行配置，也可以使用AT命令，或者是配置软件，多种方法任客户挑选。
产品说明书：http://yun.baidu.com/share/link?shareid=2153703290&uk=1980486868请复制到浏览器打开
产品全套资料：http://yun.baidu.com/share/link?shareid=2769279049&uk=1980486868请复制到浏览器打开
产品优势
HLK-RM04模块不同于其它任何一家的wifi模块，该模块产品功能强大，不仅是一个串口转wifi的模块，也是一个串口转以太网的模块，而且它还可以做一个小型路由器使用，它稳定性强，根据我们工程师进行实测，经过十天十夜不会出现丢包情况。它应用广泛，可用于工业设备上、智能家居、wifi插座、物联网，只有您想不到的，没有它做不到的。
模块基本属性
|
|
项目 |
指标 |
|
无线参数 |
标准认证 |
FCC/CE |
|
无线标准 |
802.11.b/g/n |
|
|
频率范围 |
2.4.12GHz-2.484GHz |
|
|
发射功率 |
802.11b: +20dBm(Max.) |
|
|
802.11g: +18dBm(Max.) |
||
|
802.11n: +15dBm(Max.) |
||
|
接受灵敏度 |
802.11b: -89dBm |
|
|
802.11g: -81dBm |
||
|
802.11n: -71dBm |
||
|
天线选项 |
外置：I-PEX 连接器 |
|
|
内置：板载天线 |
||
|
硬件参数 |
工作电压 |
5.0V (+/-5%) |
|
工作电流 |
170mA~300mA |
|
|
工作温度 |
-25℃- 85℃ |
|
|
储存温度 |
-40℃- 135℃ |
|
|
尺寸 |
29×40×3mm |
|
|
软件参数 |
无线网络类型 |
AP/Client/Router |
|
安全机制 |
WEP/WPA-PSK/WPA2-PSK/W API |
|
|
加密类型 |
WEP64/WEP128/TKIP/AES |
|
|
用户配置 |
Web 服务器 |
|
|
用户升级 |
Web 服务器 |

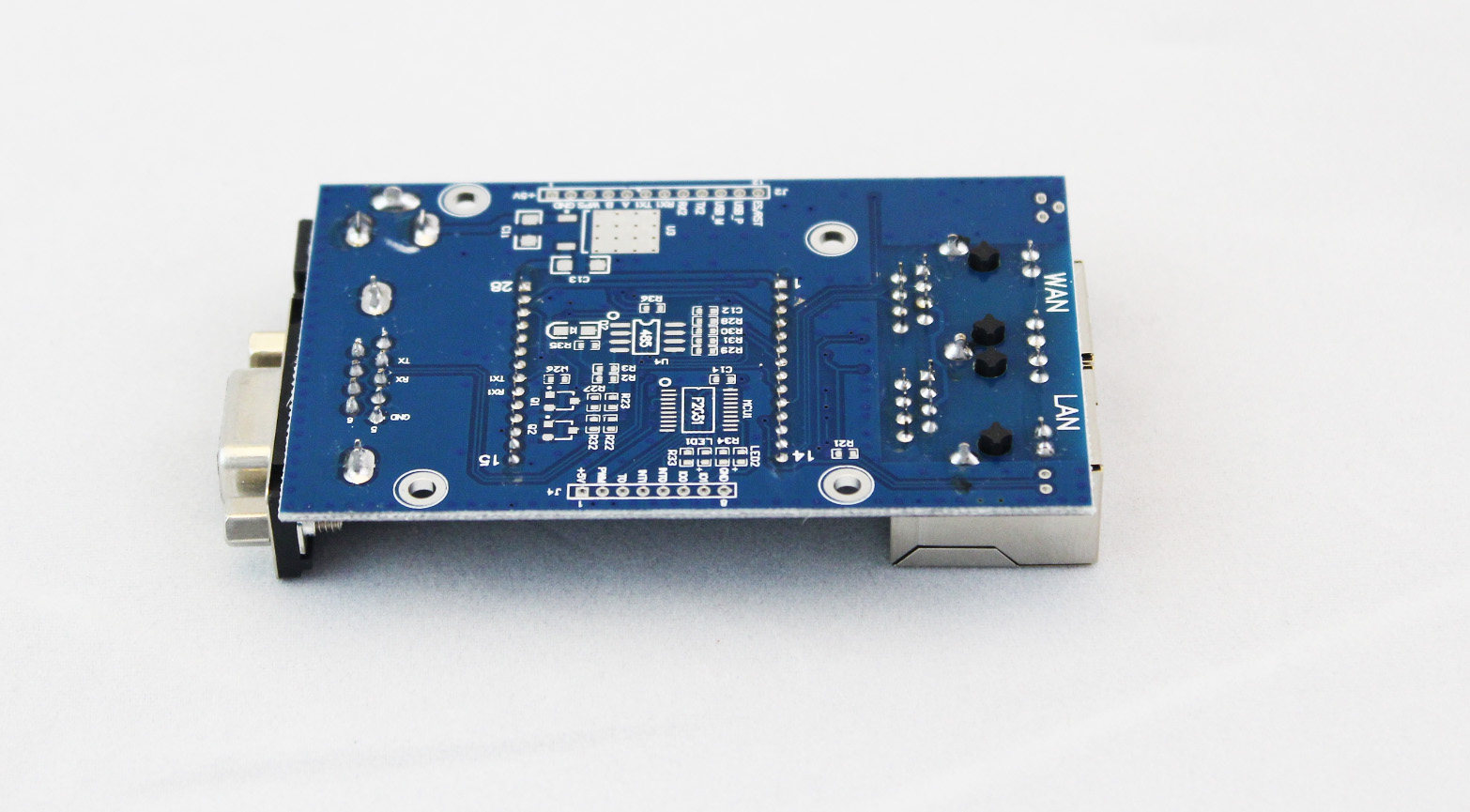

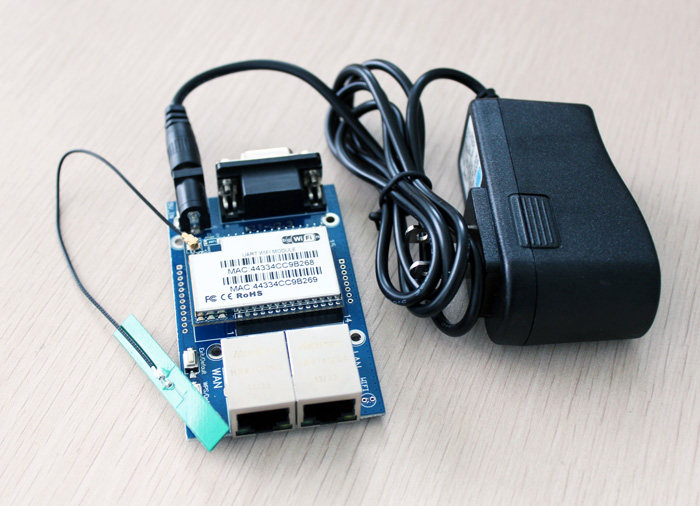

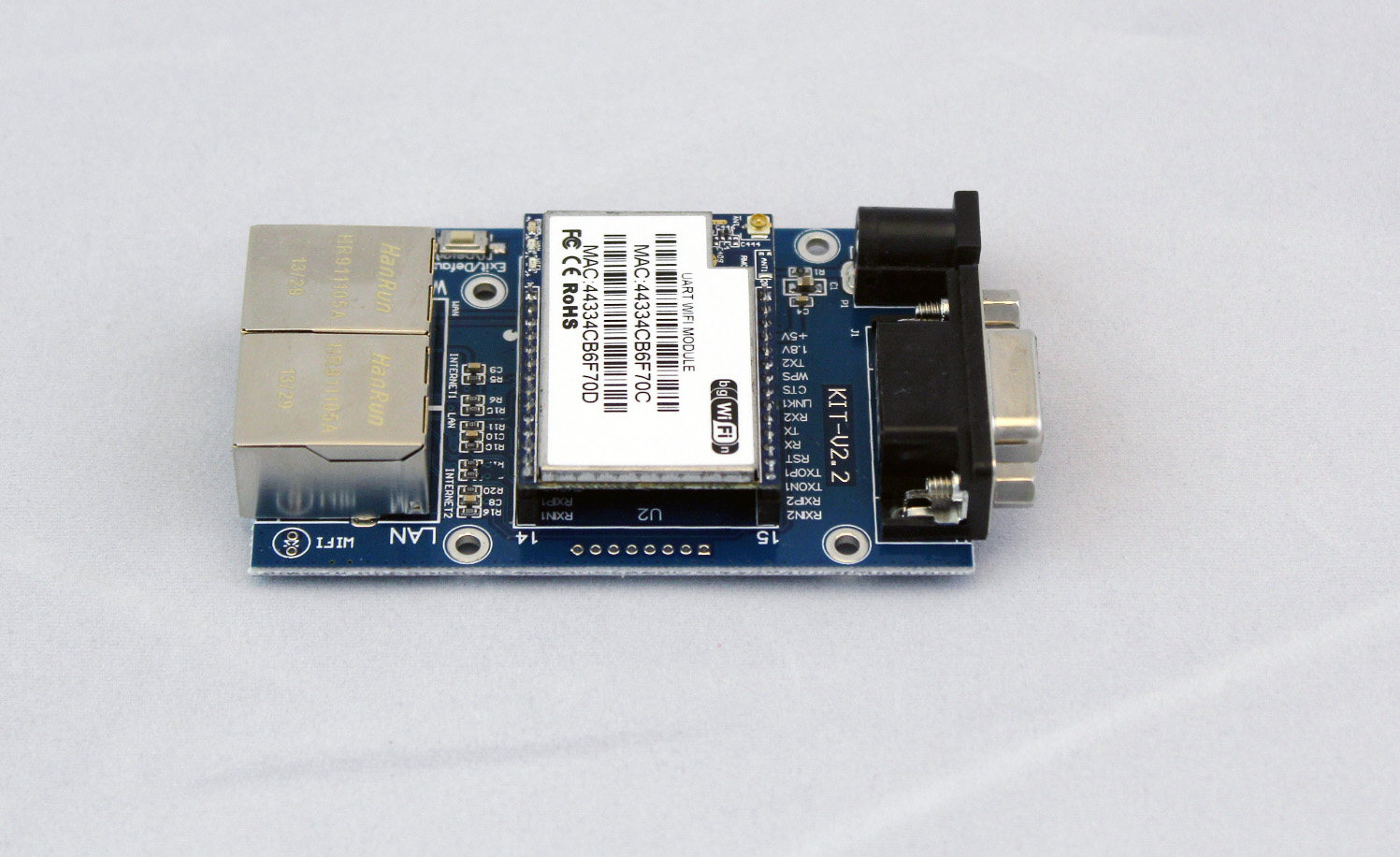

产品图片

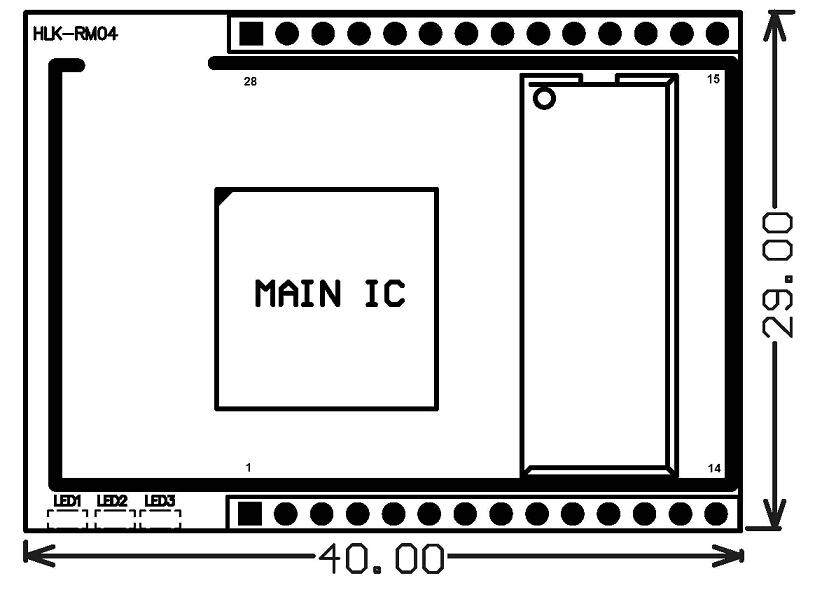

模块尺寸：
产品接口
|
号码 |
功 能 |
方 向 |
说 明 |
|
1 |
VDD5V |
A |
5电源输入 |
|
2 |
GND |
GND |
电源地 |
|
3 |
WLAN_LED |
O |
WIFI启动指示灯 |
|
4 |
3.3V |
I |
3.3V电源输出 |
|
5 |
link1 |
I/O |
网口1 LED指示 |
|
6 |
USB_P |
|
USB信号 |
|
7 |
USB_M |
|
USB信号 |
|
8 |
I2S_SD |
|
I2C DATA/GPIO |
|
9 |
I2S_CLK |
|
I2C CLK/GPIO |
|
10 |
GIOP0 |
I/O |
通用GPIO |
|
11 |
TXOP1 |
I/O |
网口1 TX-P |
|
12 |
TXON1 |
I/O |
网口1 TX-N |
|
13 |
RXIP2 |
I/O |
网口2 RX-P |
|
14 |
RXIN2 |
I/O |
网口2 RX-N |
|
15 |
RXIN1 |
I/O |
网口1 RX-P |
|
16 |
RXIP1 |
I/O |
网口1 RX-P |
|
17 |
TXON2 |
I/O |
网口2 TX-N |
|
18 |
TXOP2 |
I/O |
网口2 TX-P |
|
19 |
RTS_N |
I |
全功能串口RTS |
|
20 |
UART_RX |
I |
简易串口RX |
|
21 |
UART_TX |
O |
简易串口TX |
|
22 |
RXD |
I |
全功能串口RX |
|
23 |
link2 |
I/O |
网口2 LED指示I/O |
|
24 |
CTS_N |
O |
全功能串口CTS |
|
25 |
RIN |
I |
GPIO |
|
26 |
TXD |
O |
全功能串口TX |
|
27 |
1.8V |
Power Out |
网口1.8V输出 |
|
28 |
VDD5V |
Power In |
5V输入 |
