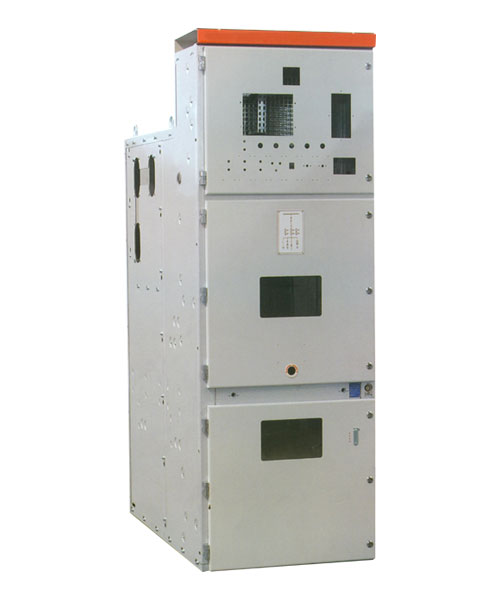

KYN28-12(GZSl)铠装移开式交流金属封闭开关柜柜体

  详细说明

概述
　　KYN28-12(GZSl)型铠装移开式交流金属封闭开关柜系三相交流50Hz、额定电压12kV，工作电流，~4000A的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配电能之用，对电路起到控制、保护和检测等功能，还可以用于控制频繁操作的场所。
结构说明
　　开关柜按GB3906和IEC298中铠装式金属封闭开关标准而设计。整体由柜体和可抽出部分(手车)两部分组成，柜体结构均采用覆铝锌钢板或镀锌板用螺栓栓接组合成型，用金属隔板将开关柜内部分隔为断路器室、主母线室、电缆室和继电器仪表室，并且所有金属结构件均可靠接地，主回路系统的各隔室均有独立的压力释放通道，在电缆室内可设置1060mm2的接地母线。
主要特点
1、简单有效的“五防”闭锁，防止误操作；
2、可配用ZN63A(VSl)、VD4、ZN21、3AH、VB2及VEP真空断路器VC7真空接触器、负荷开关及隔离开关等；
3、可配用电压互感器手车、计量手车、隔离手车、站用变落地手车等相同用途的手车具有互换性；
4、柜体可靠墙安装、柜前维护，减少占地面积：
5、断路器室和电缆室可分别加装加热器，防止凝露与腐蚀发生；
6、电缆室空间充裕、可连接多根电缆；
7、开关柜的外壳防护等级达到IP4X，各隔室的防护等级为IP2X。
