SDI采集卡全称是“Serial Digital Interface Video Capture Card”，中文意思是串行数字接口，是一种传输数字音视频信号的串行接口。同三维SDI视频采集卡可以采集各种SDI信号设备，包括SDI摄像机、广电SDI设备、医疗SDI设备、监控SDI设备等。
同三维SDI采集卡包括单路SDI采集卡、多路SDI采集卡、SDI非编采集卡，能采集高清1080P，提供处理软件和二次开发包，方便用户较快地集成到现有的系统中。已经广泛应用于视频会议、远程教学、远程监控、网络直播、多屏拼接、医疗图像处理、录播系统、雷达信号数据采集等领域。

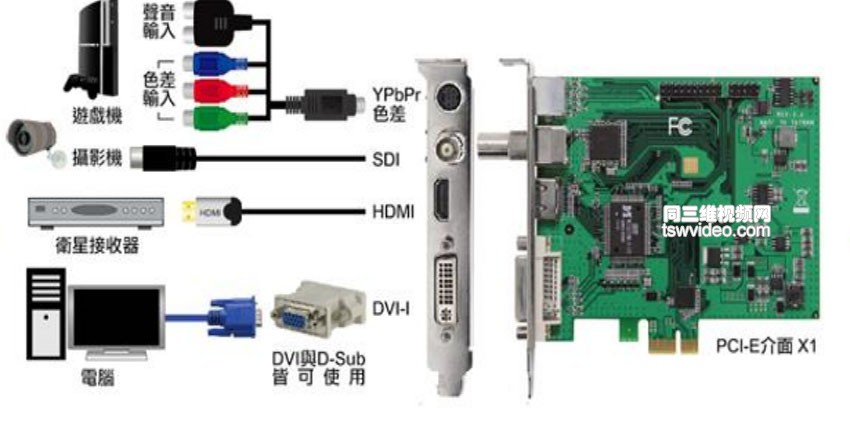

SDI+HDMI+DVI+VGA+YPbPr+RCA 视频采集卡硬件连接示意图
点击图片可见大图

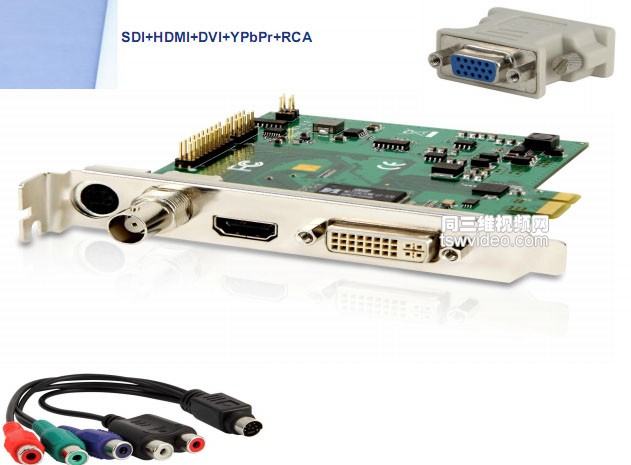

高清视频采集卡 SDI+HDMI+DVI+VGA+YPbPr+RCA 可连接：DVI数字接口、hdmi高清接口、SDI高清接口、复合视频
支持采集格式
| 输入接口 | 模式 | NTSC | PAL | |
| SDI | HD | 1080P | 1920×1080p×30fps | 1920×1080p×25fps |
| 1920×1080p×24fps | 1920×1080p×24fps | |||
| 1080I | 1920×1080i×30fps | 1920×1080i×25fps | ||
| 720P | 1280×720p×60fps | 1280×720p×50fps | ||
| YPbPr | HD | 1080P | 1920×1080p×30fps | 1920×1080p×25fps |
| VGA | 1920×1080p×24fps | 1920×1080p×24fps | ||
| DVI | 1080I | 1920×1080i×30fps | 1920×1080i×25fps | |
| HDMI | 720P | 1280×720p×60fps | 1280×720p×50fps | |
| SD | 480P | 720×480p×60fps | 720×576p×50fps | |
| 480I | 720×480i×30fps | 720×576i×25fps | ||
| VGA | PC | 800×600p×60fps | 800×600p×60fps | |
| DVI | 1024×768p×60fps | 1024×768p×60fps | ||
| HDMI | 1280×960p×60fps | 1280×960p×60fps | ||
| 1280×1024p×60fps | 1280×1024p×60fps | |||
| 1440×900p×60fps | 1440×900p×60fps | |||
【注意事项】
色差端子输入时，不支持具有Macrovision防拷保护的来源讯号
HDMI端子输入时，不支持录制具有HDCP保护的来源讯号
预览具有HDCP保护的来源讯号，电脑显示卡及萤幕都需要支持HDCP规格
【特点】
1、可采集计算机等图形设备输出的VGA、DVI、HDMI、Y/Pb/Pr色差及SDI接口信号;
2、PCI-Express x1高速传输总线架构，MPEG-4实时压缩采集(软件压缩);
3、可采集RCA立体声，采样频率16-bit / 32~48KHz;
4、DVI/HDMI模式：1920x1200/30fps;1920x1080/30fps;1024x768/60fps;800x600/60fps;
5、HD模式：1920x1080p/30fps;1920x1080i/25fps;1280x720p/50fps;1280x960p/60 fps;720x576p/50fps;720x576i/25fps;720x480p/60;720x480i/30fps;
6、采用高端10bit高清晰度A/D采集芯片，使用高效Master DMA模式，图像采集过程几乎不占CPU资源，板载RAM内存芯片作为图像缓存;
7、有类似内存映射的功能，多个应用程序/进程可以共享其采集的图像数据;
8、硬件控制帧率流量，可在实际使用中和其它采集卡配合，更有效提高带宽的利用率;
9、全自动场频检测：具有全自动行场频自适应能力和信号自检测能力，信源端信号的变化不需要用户调节，软件自行调整显示比例;
10、支持任意大小的图像显示功能，支持全屏幕预览，提供4：3及16:9显示模式;
11、支持动态采集AVI(MPEG-4/VBR)及单张静态BMP/JPG格式图像;
12、支持RGB32、RGB24、YUV422、RGB8等采集格式;
13、亮度、饱和度、对比度多种参数可调节;
14、采用标准的WDM、VFW驱动，支持标准的Directshow，可使用微软的AmCap, VidCap, Windows Media Encode, Window Movie Maker等应用软件;
15、兼容性好：支持国内大多数大多数视频会议软件、视频监控软件、P2P采集端软件、直播软件;
16、做工精良，全系采用环保材料以及部分进口元器件，保证了产品的稳定性。
【系统需求】
中央处理器：Intel Core2 Duo 2.4GHz以上或AMD同等级
-1080i格式：Intel Core2 Quad 2.66GHz 以上
内存：1GB以上
插槽接口：PCI-Express ×1
显卡： 128MB以上内存卡，支持DirectX 9.0c之独立显卡
音卡：AC97相容之音效卡
作业系统：Windows 7 32/64-bit / Vista 32/64-bit / XP SP2以上
【产品清单】
高画质HD采集卡 ×1
色差复合端子线 ×1
DVI to D-Sub 转接头 ×1
驱动程式安装光碟 ×1
【产品应用】
同三维T110E SDI高画质HD视频采集卡：HD-SDI接口是目前比较好的高清接口，同时HD-SDI接口也是目前广电行业标准的高清接口。SDI传输对一般大众而言是很陌生，但SDI是一种影像传输及储存的趋势，一般摄影棚广播级的摄影机大多采用此信号，监控摄影机也多半使用SDI摄像头，因为不用压缩且可使用同轴电缆，传输距离远，可传送Full HD的影像，而SDI器材亦因为价格降低，渐渐成为视频行业的主力器材传输规格。
因此，市面上拥有SDI介面的视频采集卡多半是监控卡产品，且其采集的画质差分辨率都在480i以下，『 同三维SDI高画质HD视频采集卡』则是一款具有SDI输入的高画质视频采集卡，可采集录制SDI介面的监视或摄影器材影像，可连接另一台电脑录制电脑操作画面，制作多媒体电脑教学;连接电视游乐器采集高画质过场动画、游戏过程、破关画面等用途。HD 1080i高画质无失真影像全屏幕即时预览及采集，可连接数位电视机上盒、MOD、BD蓝光播放机、HDV数位摄影机、Xbox及PS3游戏机等设备，同时提供DVI-I (DVI-D或VGA)显卡端子输入，可直接连接另一部PC / Mac电脑显卡输出直接进行采集录影，适合学校教师录製电脑多媒体教学影片、商务会议简报录影或其他需要录製电脑萤幕画面的应用环境，真正满足使用者多样化的影像设备及采集需求。
视频行业发展速度是非常快的，为了更好地服务于各种专业客户，同三维本着“专业、创新、服务”的企业精神，秉承“质量铸就品牌、服务创造未来”的经营理念，依托雄厚的高新技术力量，公司研发部不断努力、专注设计研发，在2012年再度推出了多款高清SDI视频采集卡，解决了国内市场高清SDI采集卡的空白。
如目前HD-SDI摄像机应用非常多的T110E高清SDI采集卡，此款采集卡可以采集1920×1080p高清SDI信号，支持任意大小的图像显示功能，支持全屏幕预览，提供4：3及16:9显示模式，兼容常见的流媒体应用软件，甚至还能兼容非编软件EDIUS。
另外针对多路高清SDI信号采集需求，推出了T120 4路高清SDI视频采集卡，其可以四路HD-SDI信号同时进行采集，解决多路高清SDI信号采集需求。
目前同三维正在研发一款多路高清音视频采集，其可以采集一路高清视频信号，2路SD/HD/3G-SDI信号，其SDI信号采集支持SD/HD/3G-SDI，复合SMPTE-259/274/296/372/424/425/292标准。此款高清多路音视频采集卡已经进入测试阶段，相信不久将以成熟的姿态面向消费者。
同三维视频采集卡都是自主研发生产，厂家直销，性价比优越，大量现货，欢迎定购。咨询热线：010-51295660.
