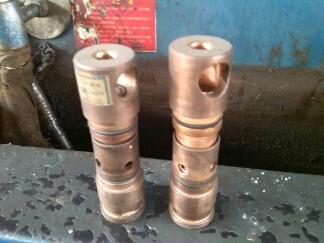

FSW1.6/40型(简称B型)三用阀是FSW型三用阀的改进型，除具有FSW型三用阀特征外，提高了阀筒强度，增设了防飞机构，可防止因非正常使用造成零部件损坏后飞出来伤人。其强度高，安全可靠，且安装操作简便省力，它与DZ、DW系列单体液压支柱配套使用，对顶板进行控制。

二、产品型号及名称

 F  S W 1.6/40

                                     公称压力、公称流量

外推式

三用阀

阀类

三、用途及使用条件

本阀用于国产单体液压支柱，支柱的升降和安全保护均靠三用阀的动作来实现，本阀适用于压力为50Mpa以下的液压系统，工作介质为1～3％的乳化液，工作温度为10～50℃。

四、主要技术参数

1、额定工作压力        30～40Mpa

2、安全阀溢流量       ≤1.6L/min

3、卸载力距            <100N，M

4、卸载方式          手动近距离或远距离

五、操作与使用

    1、使用时，先将右阀筒旋下，将阀插入单体支柱孔内，然后旋紧右阀筒。

2、注液前先用注液枪冲洗单向阀，注液阀体，然后将注液枪插入阀筒内，并用锁紧套连接好。

3、操纵注液枪手把向单向阀注液，直到支柱达到初撑力。

4、回柱时将卸载手把插入三用阀卸载孔内，顶板状况好时，取近距离卸载；顶板条件较差时应采用远距离卸载。
