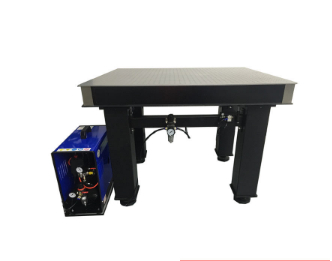

1；气浮平台规格型号

QXFQF-15-10-08

2；外形尺寸

1500x1000x800

3；应用范围

气浮隔振光学平台广泛应用于光学，电子，精密机械制造，冶金，航天，航空，航海，精密化工和无损检测等领域，以及其他机械行业的精密试验仪器，设备振动隔离的关键装置中。

4；特点

采用半膜片式空气弹簧，隔振性能好，固有频率通常小于1.5Hz~3Hz,性价比非常高的科研级气浮隔振光学平台

5；自动平衡

自动充气，自动平衡，响应时间短，平衡速度快

6；固有频率

<1.5Hz~3Hz，同负载和实际使用情况相关

7；振幅

<1.2um

8；重复精度

±0.05mm

9；静音气泵

排气量；20L/min 排气压力；0.7Mpa 电压频率；220v 50Hz 运行噪声；40db

10;表面粗糙度

表面粗糙度为1.6μm

11；台面结构

台面结构为上下面板、隔离杯和蜂窝状芯板

12；上面板

面板：采用5~6mm厚的430高导磁不锈钢，采用精密磨削工艺，经密迪纹亚光处理

13；下面板

4~6mm厚碳钢，内部做防锈漆，表面喷黑塑处理

14；隔离杯

每个孔下面都有一个隔离杯。作用：防止细小零部件掉到蜂窝芯里面，同时也保证台面干净，防粉尘，防水，防油。

15；蜂窝状芯板

内部蜂窝状芯板采用的是不锈钢、铝板，镀锌板等防腐材料，内芯密度为250kg/m3；采用国内最新的粘接工艺，颠覆了传统的焊接工艺，无焊接应力；质量轻，强度高，稳定性好。

16；侧板

内层碳钢板，外层为黑色皮革，美观实用，四角用不锈钢板包角

17；平面度

0.05mm\600mmX600,

18；台面孔距/孔径

孔距；25mmX25mm 孔径；M6国标公制螺纹

19；台面厚度/重量

200mm厚度台面     台面重量225公斤

20；气浮支撑

半膜片式空气弹簧，支撑腿内部还有二级气室，进一步提升隔振性能，整体焊接式四或六支撑结构（3米为六支撑），具有更好的刚性和稳定性，支架带上下两套高度（水平）调整机构,台面加支架总高度800mm，上下可调25mm。

21；平台负载

450KG
