FD系列轴流矿用风机产品详情
FD系列轴流矿用风机产品介绍

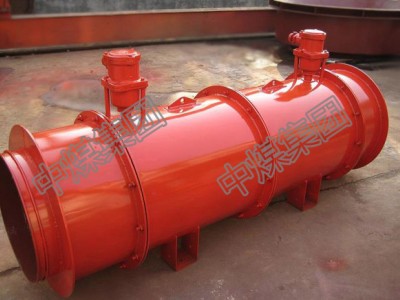

FD系列矿用对旋轴流局部通风机主要用于具有非煤矿井下，可供矿井采掘工作面的中长距离通风。是新一代用途广泛的新型节能局部通风机。
FD系列轴流矿用风机产品优势
1、FD系列矿用轴流风机具有结构合理、规格齐全、效率高、节能效果明显、噪音低、送风距离远等特点。巷道长度在2000m以内可不移动通风机正常送风，减少了工人的劳动强度，节约通风时间，是非煤矿井下局部通风的理想设备。
2、FD系列矿用对旋轴流局部通风机由两台工作主机组成，两级叶轮按相对方向旋转。即一级叶轮顺时针旋转，二级叶轮逆时针旋转，两级叶片数互为质数。空气由一级叶轮获得能量经二级叶轮增压后送出。二级叶轮除了增加气流能量外，还兼备普通轴流通风机中的静导叶功能，在获得导向整直圆周方向速度分量的同时，理顺了气流冲击，增加了气流能量，减少了尾迹涡流，降低了噪音。
3、FD系列矿用对旋轴流局部通风机采用外包复式消声装置，具有超低噪声特性，对改变井下约束空间的噪声环境效果显著。
4、FD系列矿用对旋轴流局部通风机主体采用钢板组焊结构，叶片及机壳内部采用防腐防潮处理，使风机能在潮湿环境下长时间运行，有效地解决了其他条件对风机造成腐蚀的问题。
5、FD系列矿用对旋轴流局部通风机配套电机为Y系列三相异步电动机，电压等级为380V。通风机可设置不停机加排油装置，确保风机在运行中进行注排油，保证了电机在恶劣环境下长期可靠的安全运行。
7、FD系列矿用对旋轴流局部通风机使用环境的气体温度为-20℃~+40℃，相对湿度不大于95%（25℃时），海拔不应超过1000m的环境。通风机输送的介质的含尘量不得超过200mg/m3。通风机主要输送空气及无腐蚀性不自燃、不含粘性物质的介质，含尘量不得超过200mg/m3。
FD系列轴流矿用风机技术参数
|
机号 |
转速（r/min） |
风量（m3/min） |
全压（Pa） |
电动机型号 |
配用功率（kW） |
|
№4.0 |
2900 |
136~89 |
256~2050 |
Y90L-2 |
2×2.2 |
|
150~100 |
325~2500 |
Y100L-2 |
2×3 |
||
|
165~109 |
375~3040 |
Y112M-2 |
2×4 |
||
|
№5.0 |
2900 |
217~145 |
275~2060 |
Y112M-2 |
2×4 |
|
240~161 |
325~2540 |
Y132S1-2 |
2×5.5 |
||
|
266~178 |
400~3155 |
Y132S2-2 |
2×7.5 |
||
|
№5.6 |
2900 |
286~188 |
275~2850 |
Y132S2-2 |
2×7.5 |
|
324~215 |
375~3690 |
Y160M1-2 |
2×11 |
||
|
358~238 |
440~4560 |
Y160M2-2 |
2×15 |
||
|
№6.3 |
2900 |
410~237 |
400~4775 |
Y160M2-2 |
2×15 |
|
442~256 |
460~5475 |
Y160L-2 |
2×18.5 |
||
|
468~274 |
525~6125 |
Y180M-2 |
2×22 |
||
|
518~318 |
640~7310 |
Y200L1-2 |
2×30 |
||
|
№7.1 |
2900 |
608~352 |
523~6228 |
Y200L1-2 |
2×30 |
|
652~377 |
602~7163 |
Y200L2-2 |
2×37 |
||
|
696~402 |
686~8161 |
Y225M-2 |
2×45 |
||
|
№8.0 |
2900 |
817~473 |
605~7200 |
Y225M-2 |
2×45 |
|
874~506 |
692~8230 |
Y250M-2 |
2×55 |
||
|
970~560 |
850~9950 |
Y280S-2 |
2×75 |
||
|
№9.0 |
1450 |
831~480 |
394~4710 |
Y200-4 |
2×30 |
|
890~520 |
450~5120 |
Y225S-4 |
2×37 |
||
|
950~550 |
520~6170 |
Y225M-4 |
2×45 |
||
|
№10.0 |
1450 |
1171~677 |
514~6131 |
Y250M-4 |
2×55 |
|
1300~750 |
630~7540 |
Y280S-4 |
2×75 |
||
|
1380~800 |
710~8520 |
Y280M-4 |
2×90 |
||
|
№11.2 |
1450 |
1650~950 |
650~7690 |
Y280M-4 |
2×90 |
|
1770~1020 |
750~8790 |
Y315S-4 |
2×110 |
||
|
1880~1090 |
850~9930 |
Y315M-4 |
2×132 |
