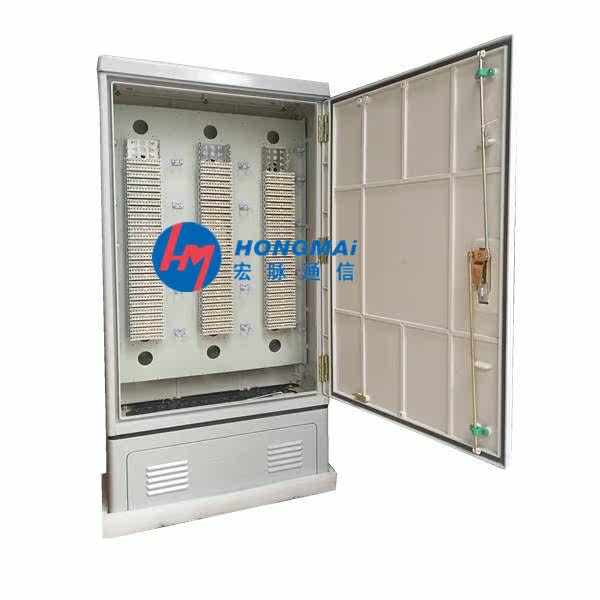

通信电话交接箱详细介绍
1.通信电话交接箱在室外安装,是用于市话主干通信电缆与配线电缆交接处的成端设备,在箱内用跳线的方式使主干电缆与配线电缆之间进行任意连接,完成交接配线功能。电缆交接箱的容量自100对线起一直到3200对线,其结构形式有二种:单面和双面,落地安装和架杆安装。按接线方式分为2种:旋卡式(106)和卡接式(107)。该产品有优良的抗腐蚀性能。箱门、箱底的封板都设有密封装置,可防止雨水和潮气进入箱内。
2.通信电话交接箱使用环境: 环境温度 -40~+55℃ 相对湿度 ≤95% 在40℃时大气压强 70~106Kpa
3.通信电话交接箱电气性能: 接触电阻 ≤3mΩ 绝缘电阻 ≥5×104MΩ 抗电强度 50HZ、500V交流电压1min无击穿和飞弧现象.
4.通信电话交接箱安装和使用
800对1000对1200对1400对1600对电话交接箱电缆光交箱
二、特点
1、 机箱采用镀锌板制作,表面静电喷塑处理,外形美观大方。
2、 采用墙挂安装或落地式安装,操作方便。
3、 可根据用户要求配保安单元或保安插排。
4、 配用模块:10对卡接模块。
三、主要技术参数
1、 抗电强度:≥1000v(50HzAC)/1min不击穿无飞弧
2、成端接触电阻:≤3mΩ;间接触电阻:≤7mΩ
3、室外电缆分线箱使用环境:
环境温度:-55℃到—+55℃
相对湿度: <95%(20℃)
大气压力:70—106 K Pa
5、室内电缆分线盒使用环境:
环境温度:-25℃—+40℃
相对湿度: <95%(20℃)
大气压力:70—106 K Pa
四、该产品具有如下操作:
1.操作简单:卡接割线瞬间完成,不需用专门培训,不用电源。
2.连接快速:卡接工具“咔嚓”一声,接线工作完成,卡接线径0.4-0.8mm。
3.接触可靠:卡接具有高强弹性,接触电阻小于2mΩ,触点反复卡接100次,接触电仍小于3mΩ,每根线接好后,拉脱力大于25N(芯线Φ0.4mm)。
4.安全可靠:选择过流、过压保护装置,确保无后顾之忧,阻燃塑料模块,性能GB4608-84/FV-0级的要求。
5.走线整齐:上下左右四面走线,整齐有序,标示分明。
五、包装,运输和贮存
1、设备产品必须包装出厂,包装箱采用中性包装箱;
2、包装箱内除产品外,还配有专业卡线刀、测试绳、产品使用说明书、产品合格证;
3. 运输设备产品包装后,可用汽车,火车,轮船,飞机等运输,在运输中必须避免碰撞,跌落,雨雪的直接淋袭和日光暴晒。
4. 贮存设备产品必须贮存在通风良好,干燥的仓库中,其周围不必须有腐蚀性气体存在,贮存温度为-55℃~ +55℃。
