随着消费者对生活的追求越来越高，对网络通信产品这种享受品的要求也越高，不仅对288芯MODF光纤配线架功能具有一定的要求，在288芯MODF光纤配线架的精湛工艺和材质、个性化功能等方面也具有一定的要求。暑假已经开始，对于没有出游计划而选择死宅在家中享受空调、西瓜、电视剧、电脑的朋友而言，一款好的通信产品才能带来视觉上的高享受。今天宏脉通信就为大家推荐几款能够带给你高享受的288芯MODF光纤配线架产品。
288芯MODF光纤配线架、OMDF光纤总配线架（宁波宏脉通信制造）OMDF光总配线架|MODF光纤总配线架|OMDF光纤配线架|中华人民共和国通信行业标准光纤配线架YD/T 778-2006《光纤配线架》Q/CT 2354-2011《中国电信光总配线架技术要求》FTTH接入层光纤分配架|光纤跳线架规格（288芯、576芯、648芯、720芯、792芯、864芯、960芯、1152芯、1440芯光纤总配线架） (Opticalfiber Main Distribution frame，简称OMDF)。OMDF的功能多样化。三网合一MODF光纤总配线架|共建共享MODF光纤总配线架|ODF光纤配线架（Optical Distribution frame）ODF光纤配线架|ODF光纤配线柜（ODF配线柜容量：288芯、576芯、648芯、720芯、864芯、1152芯、1440、1728芯、2016芯）中华人民共和国通信行业标准光纤配线架YD/T 778-2006《光纤配线架》Q/CT 2354-2011《中国电信光总配线架技术要求》|FTTH接入层光纤分配架（Fiber Optic Distribution frame），又称光纤配线柜，是用于光纤通信网络中对光缆、光纤进行终接、保护、连接及管理的配线设备。在本设备上可以实现对光缆的固定、开剥、接地保护，以及各种光纤的熔接、跳转、冗纤盘绕、合理布放、配线调度等功能，是传输媒体与传输设备之间的配套设备。
288芯MODF光纤配线架、OMDF光纤总配线架（宁波品悦通信制造）OMDF光总配线架|MODF光纤总配线架|OMDF光纤配线架|中华人民共和国通信行业标准光纤配线架YD/T 778-2006《光纤配线架》Q/CT 2354-2011《中国电信光总配线架技术要求》FTTH接入层光纤分配架|光纤跳线架规格（288芯、576芯、648芯、720芯、792芯、864芯、960芯、1152芯、1440芯光纤总配线架） (Opticalfiber Main Distribution frame，简称OMDF)。OMDF的功能多样化。
光纤总配线架 MODF光纤总配线架：最新报价、厂家 MODF光纤总配线架：最新报价 MODF光纤总配线架：最新报价、价格 中华人民共和国通信行业标准光纤配线架YD/T 778-2006《光纤配线架》Q/CT 2354-2011《中国电信光总配线架技术要求》FTTH接入层光纤分配架 光纤跳线架规格（288芯、576芯、648芯、720芯、864芯、960芯、1152芯、1440芯光纤总配线架） (Opticalfiber Main Distribution frame，简称OMDF)。OMDF的功能多样化
OMDF光纤总配线架厂家、OMDF配线架 OMDF总配线架 宏脉OMDF光纤总配线架 FTTH接入层光纤分配架 光纤跳线架规格（288芯、576芯、648芯、720芯、864芯、960芯、1152芯、1440芯光纤总配线架） （Fiber Optic Distribution frame），又称光纤配线柜，是用于光纤通信网络中对光缆、光纤进行终接、保护、连接及管理的配线设备。在本设备上可以实现对光缆的固定、开剥、接地保护，以及各种光纤的熔接、跳转、冗纤盘绕、合理布放、配线调度等功能，是传输媒体与传输设备之间的配套设备
OMDF双面总配线架
前言
大局所，少机房---网络集中化维护，节约维护成本，提高维护的规范水平和维护质量，改善客户响应速度。 这是现代通信系统对机房管理的要求。
随着FTTX的大规模建设，机房的光配线产品越来越要求具有高密度，灵活配线等功能，方便管理和维护。宏脉通信科技有限公司
几千芯甚至几万芯的光纤在机房的配线如何处理？
对光纤的有效管理和保护提出了更高的要求。
架内跳线、架间跳线如何处理？
设备尾缆长度计算任何确保准确？
设备尾缆布线保护如何处理？
OLT放置在局端机房,出局光缆越来越多。
线路测试如何处理？
机房人员培训如何处理？宏脉通信科技有限公司
为此，提出了光总配线架（OMDF）的概念
传统ODF机架的平面跳纤管理和大容量机房的立体跳纤管理的对比
光总配线架（OMDF）是光接入网中重要的，类似于现有电缆配线架（MDF），光总配线架，主要采用传统MDF式的线缆管理方式，即直列模块部分为外线侧，提供室外光缆固定、汇流、熔接与终端功能，横列模块部分为内线侧，提供室内光纤光缆的终端、调度、测量与管理功能。
安装了光总配线架机房的场景
OMDF产品综合了传统“光纤配线架”及“中间配线架”，完成以下功能：宏脉通信科技有限公司
光缆的引入、固定及开剥保护、光纤的熔接及保护、尾纤的储存、跳纤的储存及管理、光纤的固定连接及交叉连接等功能；同时能根据客户的要求安装光分路器、波分复用器等增值模块单元。
完成传输线路端光纤熔接配线架光纤路由与设备端的各类光设备光纤路由之间的线路分配的功能，同时能完成线路端和设备端的跳线富余长度的存储功能。
类似MDF总配线架的管理模式，正面为线路侧（直列，为外线光缆终端），背后为设备侧（横列，设备尾缆终端），延续管理人员的习惯。
产品介绍
宏脉OMDF光总配线架分为两个系列。
GPX100B-I型：线路侧（直列）和设备侧（横列）均为72芯单元箱，安装熔配一体化模块。特别适合设备尾缆需要进架熔纤的布线工程模式。
拼架示意图宏脉通信科技有限公司
特点：
线路侧光缆和设备侧尾缆分区管理，符合现代维护习惯；
正面为线路侧，背面为设备侧。
架内、架间跳纤均在OMDF架内进行路由，无需进入机房光纤槽道，减小槽道压力，方便调度管理；
可定制跳纤长度，减少光纤冗余和缠绕；
可实现尾缆进架熔纤，无需定制尾缆长度，并方便尾缆布放；
特殊场合下可实现内外线容量灵活配置。
完善的走纤路由。宏脉通信科技有限公司
订货指南：
宁波宏脉通信科技有限公司GPX100B-II型：为熔配分离模式，线路侧为模块式，设备侧为配线面板式，内外线配比为1:1.25左右。
线路侧（直列）：正面线路侧为72芯单元箱,安装熔配一体化模块；
设备侧（横列）：96芯旋转式配线单元,采用6芯适配器安装条；
特点：宏脉通信科技有限公司
线路侧光缆和设备侧尾缆分区管理，符合现代维护习惯；
正面为线路侧，背面为设备侧。
架内、架间跳纤均在OMDF架内进行路由，无需进入机房光纤槽道，减小槽道压力，方便调度管理；
宏脉一体化模块：宏脉通信一体化托盘，12芯2.0一体化托盘3.0V光纤熔纤盘SC光交箱配线架专用一体化纤盘宁波宏脉通信科技有限公司一体化盘，一体化熔纤盘，一体化熔纤熔接盘，迷你型托盘，一体化溶解单元，用于三网合一光缆交接箱，SMC光缆交接箱，ODF光纤配线架,OMDF总配线架机柜
V2.0~V3.0一体化托盘（12芯）
12V2.0一体化托盘【一体化盘、一体化模块】，12芯一体化盘，12芯一体化托盘，12芯熔纤盘，普天一体化模块 世纪人一体化熔纤盘 普天12芯一体化模块 熔配一体化托盘 V2.0一体化托盘 V3.0一体化托盘 一体化熔纤盘 普天12芯(左出纤.右出纤一体化熔纤盘)普天一体化熔配单元 普天一体化熔配模块 世纪人一体化熔配模块 一体化熔配单元
一，用途
1、用于光纤的熔接、分支；
2、盖可翻转，盘可叠加，扩大容量，安装、使用及为方便。
光配线产品，塑料配件熔接盘是组合在光缆交接箱体内，光缆一部分光纤与尾纤熔接用于连路调度，另一部分与其它光缆直接对接（直熔）。熔接盘是对每一根光纤，互相任意连接，配合使用。熔接盘是组合在光缆交接箱体内，光缆一部分光纤与尾纤熔接用于连路调度，另一部分与其它光缆直接对接（直熔）。熔接盘是对每一根光纤，互相任意连接，配合使用。熔接盘采用高强度工程塑料注塑成型，阻燃、强度高、抗老化时间长等。
1、模块化设计，单元箱集光纤熔接、盘储、配线为一体，每个熔配模块可单独抽出，满足离架或在架操作使用；
2、光缆、尾纤、跳线的管理层次清晰，有良好的可操作性；可适用安装FC、SC等多种适配器；
3、工作温度：-5℃~40℃，相对湿度：≤85%（30℃时），大气压力：70~106Kpa；
4、标称工作波长：850nm、1310nm 、1550nm；
5、插入损耗：≤0.5dB ；
6、回波损耗：PC≥40dB、UPC≥50dB、APC≥60dB；
7：抗电强度：≥3KV(DC)/1min不击穿、无飞弧；
8、绝缘电阻：≥1000MΩ/500V(DC)；
9、寿命：≥1000次。

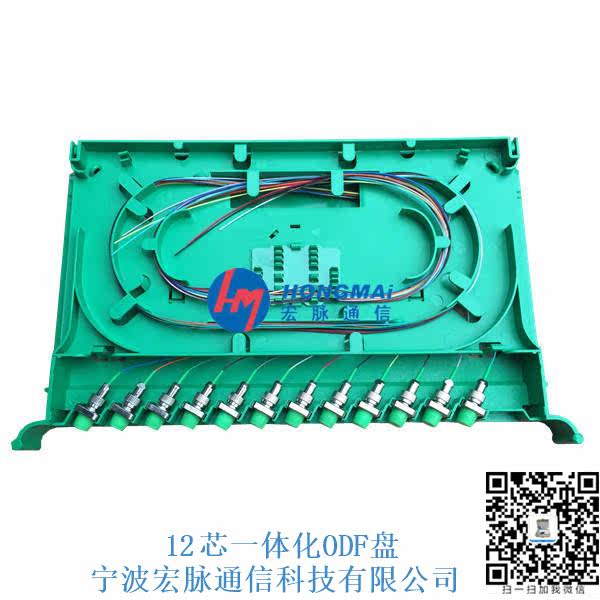

光纤熔接配线一体化模块又称光纤熔配盘，广泛使用于ODF、室内外光缆交接箱中，可完成光纤的熔接、适配器的安装及少量的尾纤收容。12芯熔配一体化模块集光纤的熔接和配线于一体，模块能真正实现全正面操作，不需将模块翻转，即可实现光纤的熔接及盘绕。模块配有防护盖板，确保光纤免遭意外伤害；接续模块可取至设备外操作，简单方便。
产品特点：
1）使用ABS注塑成形，安全性能高，塑料结构轻巧美观；
2）三层结构，最下层为配线盘，中间为熔接盘，顶部为防护盖板，兼容左右出纤；
3）卡接式安装FC、SC等多种适配器；
4) 适用于束状和带状光缆；
5）光纤在任何位置，弯曲半径大于40mm；
6）适配器与接续单元正面呈30度斜角，既保证了跳线的弯曲曲率半径，又可避免激光灼伤人眼；
7) 多种熔接、配线标示，方便做熔接和配线记录；
8) 以12芯为一个单元，尾纤、光缆束管有各自的盘线通道，分层管理，有效保护光纤不受损伤；
9) 结构紧凑，密度高，有利于实现大容量配线；
10)通用性强，能使用于不同的室内、室外配线设备中并实现互换。
