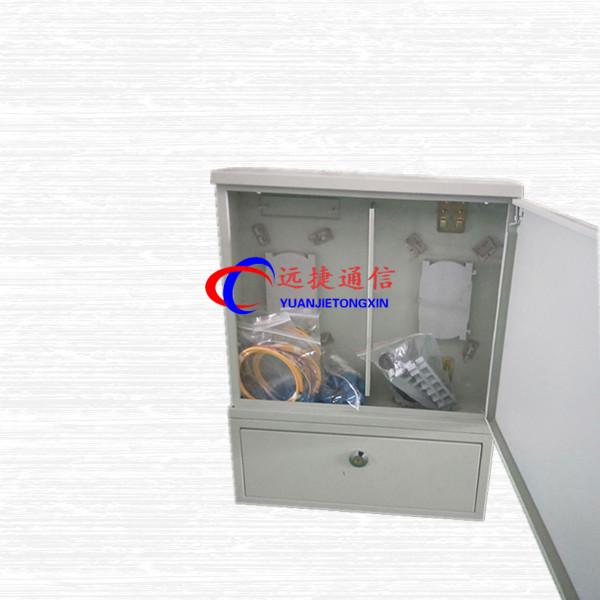

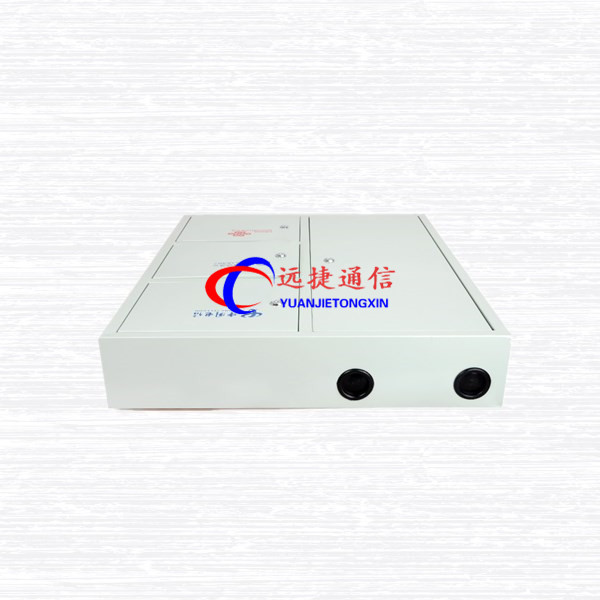

72芯三网合一箱图文详细说明

产品简介：

FTTH室外壁挂式入墙式三网合一配线箱用于光缆与光通信设备的配线连接，通过配线箱内的适配器，用光纤跳线引出光信号，实现光配线功能。适用于FTTH工程光缆到楼后使用，安装于楼道、地下室、机房和大楼外墙。光缆也可以经分光配线箱开拨盘绕后与入户光缆熔接引出，实现光缆的直通功能，满足传统传输网络工程的需求1.有效做到移动、联通、电信三网合一。大大节省了施工空间和施工强度。

2.箱体采用冷轧板制成，防腐防水性能好，使用寿命长.

3.光分路器模块采用抽屉式模块化设计，具有很强的互换性和通用性。

4.采取左右结构和上下结构组合结构的设计，左右两边都有光纤熔接层,而右边上层为光分路器配线层，下层为光纤熔接层。5.在机箱形式及厚度保持一致的情况下，光纤熔接盘最大支持6片，满足施工过程中任意形式的接续6.各种接头端接方便，安装灵活。用于配线间和设备间光缆的端接、使用和管理。

7.门锁采用优质户外防水锁，箱体挂墙安装

8.具有临时尾纤存储区域9.支持各种光纤连接头的管理，如SC、LC、ST、MT-RJ等

三、技术参数：1.工作温度：-30~+60度，储存温度-40~+60度2.箱门开启角度：180

3.大气压力70Kpa-106Kpa 4.光电性能插入损耗≤0.2dB附加损耗≤0.2B

5.回波损耗≥45dB附加损耗≤5dB6.插拔耐久性寿命gt1000次

7.电气性能绝缘电阻≥1000MΩ500V(直流电)8.抗电强度能承受3000V(直流电)/1min无击穿/无飞弧现象

四、适用性指标1.标称工作波长850nm\1310nm\1550nm2.光纤光缆符合Gspan>和GB/T7424规范

3.光纤活动连接器符合Gspan>以及相关标准规范.4.前面操作、安装都相当迅速方便

5.分路器插座板可翻转，蝶形光缆可以实现存储，方便维护及光缆多次维护

6.配置2个标准插片式分光器安装槽位，可安装2台1：4/1：8插片式分光器，

7.外型尺寸：壁挂式：MM

镶嵌式：入墙尺寸MM外墙尺寸MM

8.产品重量：壁挂式：22KG镶嵌式：21KG

产品特点：

光纤分纤箱，光纤分路箱,插片式光分路箱，SMC光分路箱，三网合一箱、三网合一分纤箱，四网合一箱，皮线光缆保护盒，光缆分线箱是品悦通信自主研发、生产，销售，服务于一体的通信产品。宁波品悦通信设备有限公司

箱体材质采用优质冷轧板（Q235-A）制成，箱体表面采用环氧静电喷塑，具有耐腐蚀、耐老化；

有效做到移动、联通、电信三网合一。大大节省了施工空间和施工强度。

采取左右结构和上下结构组合结构的设计，左右两边都有光纤熔接层,而右边上层为光分路器配线层，下层为光纤熔接层。

在机箱形式及厚度保持一致的情况下，光纤熔接盘较大支持6片，满足施工过程中任意形式的接续

塑件部分采用阻燃ABS材质部件；

双层结构设计，上层为光分路器配线层，下层为光纤熔接层；

光分路器模块采用抽屉式模块设计，具有很强的互换性和通用性；

采用翻板式结构，能高密度的配置端口和分光设施。

符合(YD/T988-2007通信光缆交接箱要求)

产品应用：

适用于FTTH工程光缆到楼后使用，安装于楼道、地下室、机房和大楼外墙。光缆也可以经分光配线箱储纤盘绕纤后与入户光缆熔接引出，实现光缆的直通功能，满足传统传输网络工程的需求　；

产品介绍如下：
光配系列（ODF）：SC快速连接器、光纤冷接子、光纤座面盒、光纤面板、光缆交接箱、光纤楼道箱、光纤适配器、熔纤盘、光纤跳线、尾纤、ODF配线箱、光缆接头盒、光纤面板、终端盒、光纤配线单元、光纤配线架（柜）等
总配系列（MDF）：10回线保安排，16回线保安排，25回线保安排，32回线测试排，100回线保安排，128回线测试排，各类型保安单元，告警器，总配线架。 各类型保安单元，告警器，总配线架（柜）。
数配系列（DDF）：仿西门子数字配线架、仿NEC数字配线架、同轴连接器。
综合布线产品：网络配线架、理线架、110跳线架，超5类、6类模块、信息面板，卡接模块，科隆模块，分线盒、网络与通信工具及其他通信产品等。
公司一贯坚持“质量，用户至上，优质服务，信守合同”的宗旨，凭借着高质量的产品，良好的信誉，优质的服务，产品畅销全国.竭诚与国内外商家双赢合作，共同发展，共创辉煌！
诚信远捷 ，合作到长久！真诚的远捷人期待与你至诚的合作，促进友谊并期待与您建立长久良好的伙伴关系
面对三大电信运营商的FTTH三网合一的建设,接入网所承载的主体业务正逐渐向语音电话、数据宽带、CATV转变。这就需要高速稳定大范围的接入网,来连接城域网、主干网和用户网。广电传统的有线电视接入网已逐渐不能满足这种需求，光纤到户（FTTH）也将成为广电系统光纤入户三网合一的主要接入方式。
为了充分利用光纤和光电设备资源，节省运行和维护费用，人们选择点到多点的无源光网络（PON）作接入业务，而在此基础上实现传统电信网、计算机网和有线电视网融合的“三网合一”则是进一步降低成本的可行、有效的方案，也是网络发展的大趋势。
为适应三网融合、FTTx的推广，推出从局端一直到用户桌面的FTTX光配线网络解决方案。产品主要包括OMDF光纤总配线架、ODF光纤配线架、光缆交接箱，三网合一箱、四网合一箱、光缆分纤箱，分光分纤箱，光缆分线盒，光缆接头盒，光缆终端盒，冷接子，快速连接器，光纤跳线，配线光缆、皮线光缆、市内布线光缆、无源器件、线路辅助设施等。
