三网合一光纤配线架（技术材料讲解）
本公司专业制造生产多种型号的三网合一ODF机柜厂家直接供货价格优势明显，公司生产三网合一ODF机柜质量过硬，价格优惠。公司具有良好的市场信誉，专业课业的销售和技术服务团队。历经几年的发展，从低端通信产品制造业发展成为高科技产业。以拥有国内外先进水平的钣金自动化加工数控设备、全自动喷涂流水线、光通信器件等生产设备，并配套齐全高精度检测仪器，为产品提供了可靠的质量保证。
宁波市远捷通信设备有限公司中国总分销专家，聚集全球众多高质量三网合一ODF机柜，远捷通信为您提供优质的三网合一ODF配线柜产品、电信级三网合一ODF配线架_广电级三网合一ODF配线架_ODF光纤配线架_ ODF配线架_ODF单元箱_ODF配线箱等，远捷装机达人必备的网络设备，品质科技成就效智能生活的制造厂家。
1．结构应牢固，装配具有一致性和互换性，紧固件无松动。外露和操作部位的锐边应倒圆角。
2．线路侧结构
（1）由72芯一体化单元框组成，每个72芯一体化单元框由6个12芯一体化托盘组成。12芯一体化托盘具有光纤熔接和成端功能，外线光缆光纤在托盘内与尾纤熔接并在托盘上成端。
（2）一体化托盘上的适配器应向左（右）倾斜30°左右。在同一机房内，所有一体化托盘上的适配器的倾斜方向保持一致。在一体化托盘上的适配器应可左右互换出纤。
（3）同一OMDF的一体化托盘尺寸通用、可互换。
3．设备侧结构
设备侧的组成可有以下几种形式：
（1）由光纤终端单元组成：
（2）与线路侧的结构和功能完全相同。
（3）外形结构与线路侧相同，但功能不完全相同。由72芯单元框组成，每个72芯单元框由6个12芯托盘组成。12芯托盘具有成端和盘纤功能，但不具备光纤熔接功能。可用于盘存设备光缆光纤。同一OMDF的12芯托盘尺寸通用、可互换。
4．同一个一体化单元框或光纤终端单元上，跳纤水平或垂直走线时，其数量不得超过12条。
5．线路侧一体化单元框右边应安装用于存储光跳纤的存储装置，存储装置中的存储轮可与架体侧面垂直，也可向右前方倾斜45°角，以使光跳纤在前后面之间的跳接自然而圆滑
6．架体在设备侧与线路侧之间应预留足够的操作空间，以便于施工和维护。
7．跳纤经挂纤区盘纤柱时应能自然固定，不应由于跳纤重力对连接器插头产生拉力。
8．机架的高压防护接地装置距地高度应便于光缆成端固定。

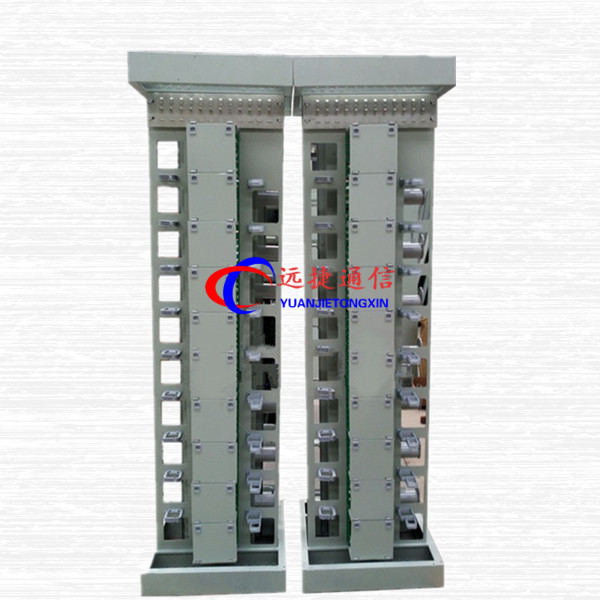

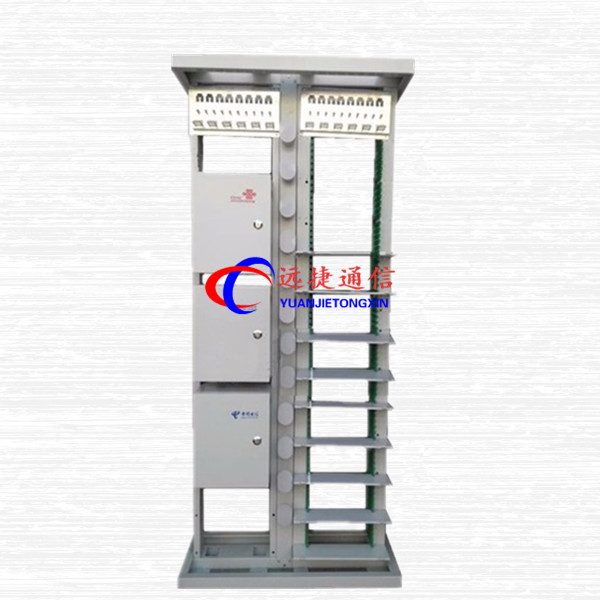

横列侧连接光通信设备，主要连接设备侧，提供设备侧跳纤（尾纤）的固定。直列侧连接外线光缆，主要为室外光缆提供开剥固定，提供加强芯接地装置并能提供外缆成端的设备。直列和横列通过跳线进行通信路由的分配连接。
产品特点
1、机柜为整体组装形式。机柜顶部可与机房走线槽道相连，机柜主要考虑上进缆，同时兼顾下进缆的情况。

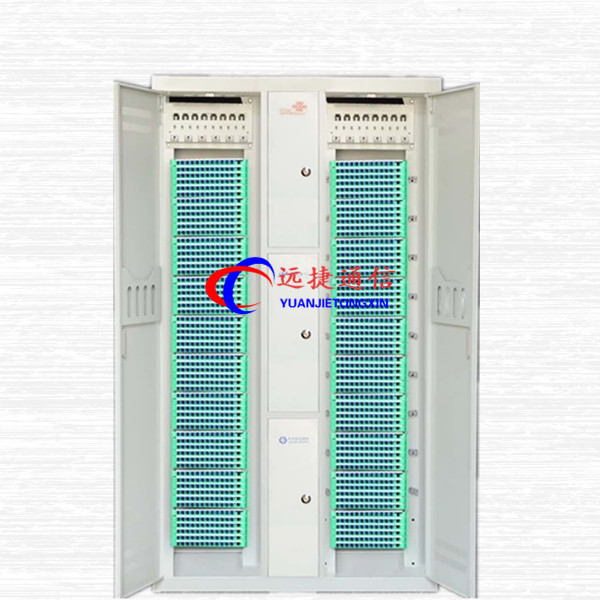

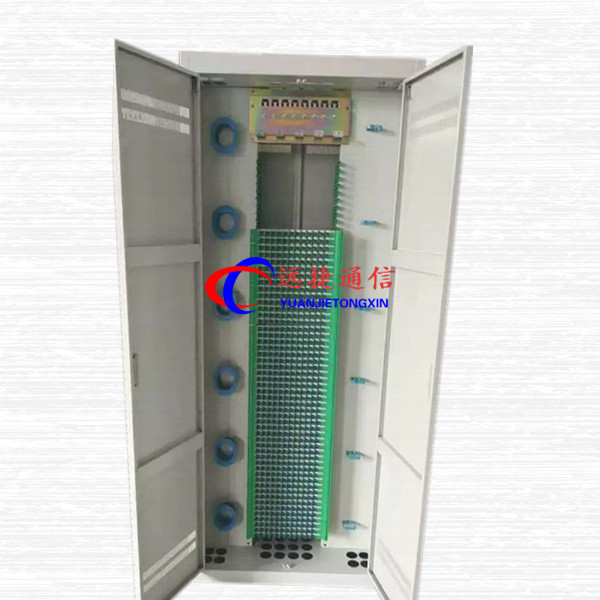

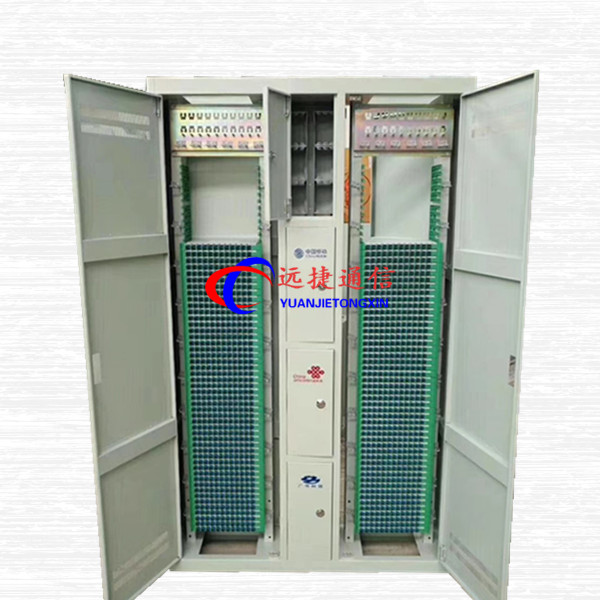

2、机柜正面为跳纤布放区域，反面为光缆布放区域，从机柜正面看：机柜内部左右各有一条立柱，其安装孔用于安装适配器面板，机架可根据用户配置安装面板数量，每块面板可固定96芯，每个面板下方均配一走线槽，固定在机架正面（跳线侧），负责容纳跳纤通道，固定机架背面（光缆侧）固定有理线架，负责容纳局内光缆开剥后套护套的光纤的通道。
3、设备正面担负着跳纤的路径管理、余纤盘储任务；背面担负着局内光缆的固定任务，背面装有光缆固定夹。全正面操作。可操作性强，易安装，可并架，全程走线保护：分布于走线路径拐弯处的各种弯曲半径保护装置，保证光纤全程的保护特别设计的光缆开剥保护装置，保证了光缆的固定、开剥、接地的可靠适用于带状光缆和束状光缆，上、下进缆皆可。
远捷通信所属的光纤总配线架是业内优秀的高密度光纤管理解决方案，可适应光纤网络的快速增长和扩张，同时缓解水平走线槽内的交叉连接线堆积程度。可以便捷地访问连接器和管理光缆，直接提高了网络的可靠性和性能优势。当运营商需要扩张网络或对终端用户配置新业务的时候，远捷通信的的光纤配线解决方案可以满足其未来发展的长期需求。
