安装方式：机架式、室外落地式

 使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP

此产品尺寸：2000*800*300 可以按照客户的要求来做

产品型号：144芯288芯360芯576芯720芯 可以按照客户需要多少芯来做

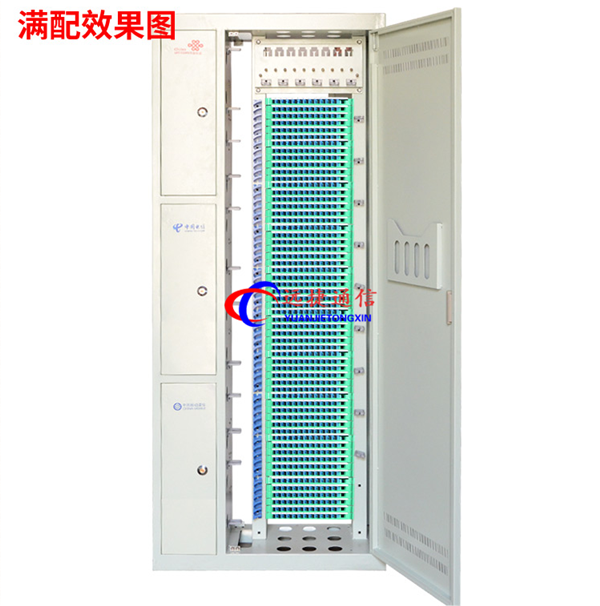

需要满配的客户请联系客服详谈具体配置和型号

公司专业为电信、移动、联通、铁通、广电供应配套产品.

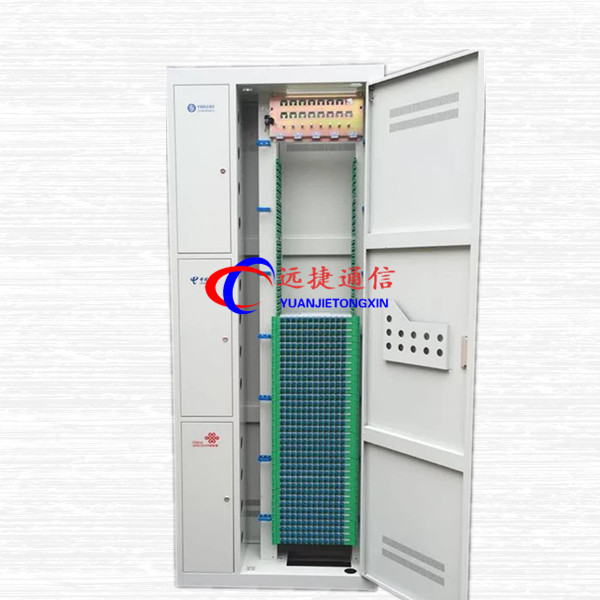

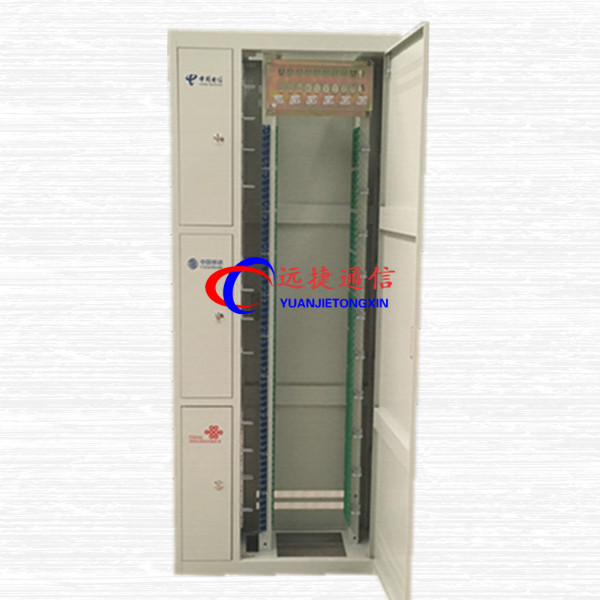

三网共建共享光纤配线架是用于光纤接入网(电信网,移动网,联通网）三网主干光缆与FTTH小区配线光缆节点处的接口设备,可以实现大容量光纤的熔接,终端存储以及调度等功能。该产品的应用,减少了三网的重复线路建设,精简线路,美化环境。

远捷通信,光纤连接你我；共创未来；宽带沟通无限!

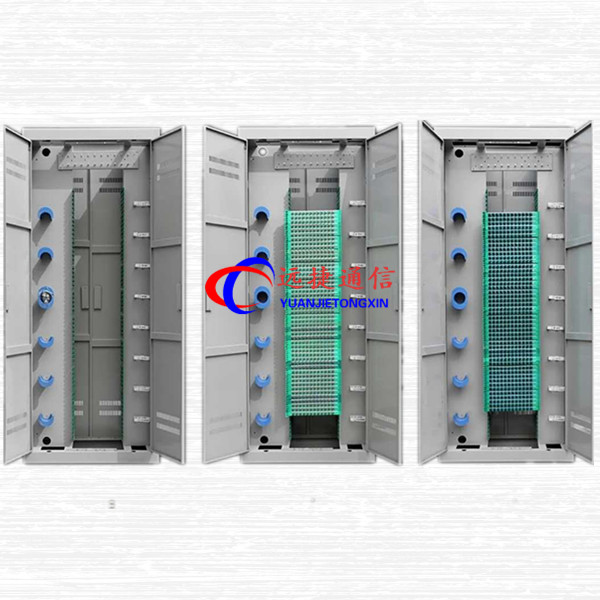

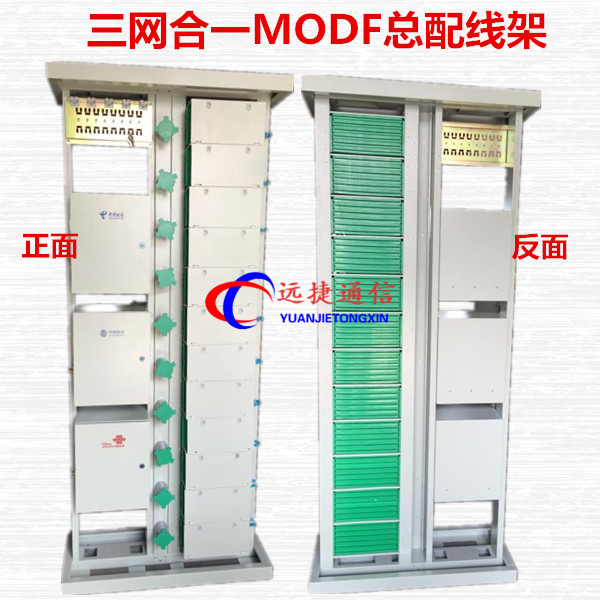

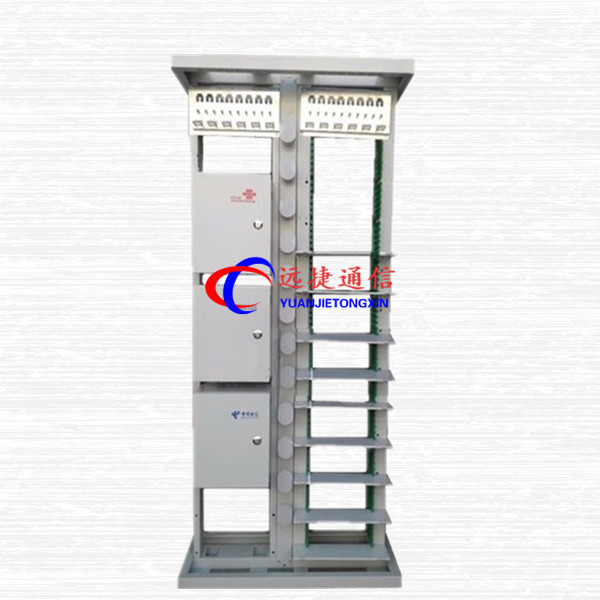

OMDF容量：576芯,648芯,720芯,864芯,960芯,1152芯

机架高度：2000mm,2200mm,2600mm 三类

材质：优质冷轧板

类型：常规型（设备侧光分路器款） 三网合一款

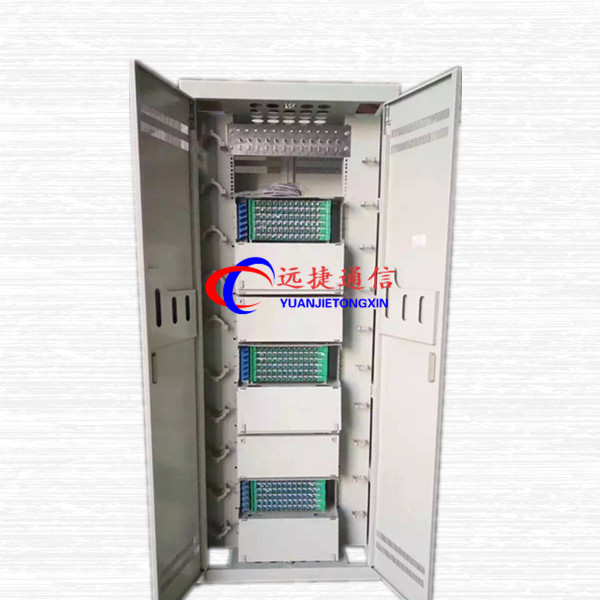

GPX02B光纤配线架的作用ODF（Optical Distribution frame）光纤配线架
光纤配线架（ODF）用于光纤通信系统中局端主干光缆的成端和分配,可方便地实现光纤线路的连接,分配和调度。随着网络集成程度越来越高,出现了集ODF,DDF,电源分配单元于一体的光数混合配线架,适用于光纤到小区,光纤到大楼,远端模块局及无线**的中小型配线系统。

GPX02B型光纤配线架属熔接配线一体化,适用于光纤接入网主干光缆间的熔接,配线,调线和测试。

技 术 指 标

工作环境：-40℃~ 65℃

大气压力：70Kpa ~106Kpa

 插入损耗：≤0.2dB

 回波损耗：FC/PC ≥40dB,FC/APC≥60dB,FC/UPC≥50dB

 光纤连接器插拔耐久寿命>1000 次

 机箱高压防护地与机箱绝缘,绝缘电阻≥×1000m/500v(DC)

机箱高压防护与机箱耐压间耐压≥3000CV（DC）/1min不穿,无飞弧。

特 点

容量大,密度高,2.6米机架满配置864芯；

 全模块化设计,采用12芯熔接配线一体化模块,每单元集熔接,配线于一体；

卡接式安装FC,SC两种适配器,适配器与机箱下面呈30度角,既保证了跳纤的弯曲半径,又可避免弧光灼伤人眼；

能同时满足带状光缆和非带状光缆的需要；

 标识清楚,每芯光纤的接续与分配都有明确规定的标示；

每个接续模块可单独抽出,操作方便,具有保护光纤接点盘贮光纤功能；

设有光缆引入单元,光缆可上下进缆,光纤的分配和调度全正面操作。

 特点及优点

采用中国电信标准设计,通用性强；

 符合标准：YD/T 778-2006

适用通信机房独立光纤跳接场,配线采用交叉连接方式,可以方便地实现光纤线路的连接,分配和调度；

全封闭柜式结构,防尘性能好；

设有高性能接地装置,保护设备安全。

主要技术性能

工作环境温度：－25℃～ 55℃

环境湿度：≤93％( 40℃)

 箱门开启角度：≥110°

箱门开启次数：≥2000次

 接地排耐电压水平：≥3000V(DC)/10mA/1min

绝缘电阻：≥1×103MΩ/500V
