720芯三网合一光纤配线架配置介绍解析

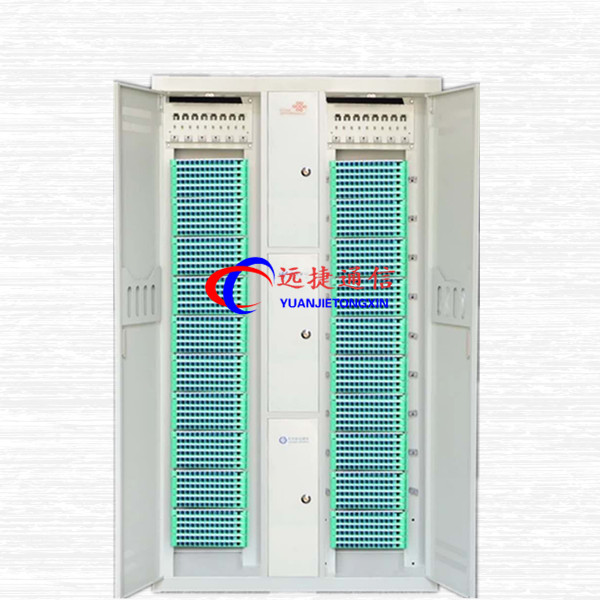

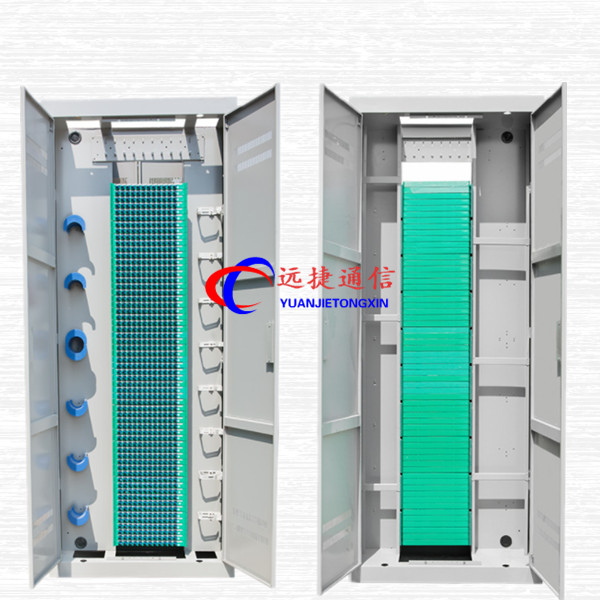

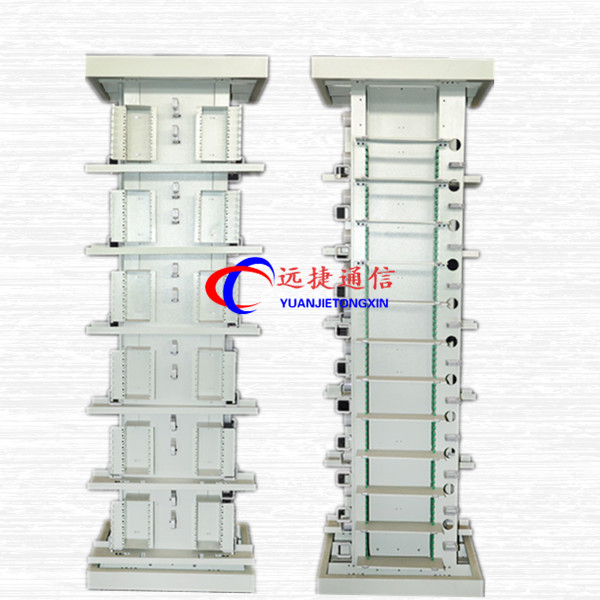

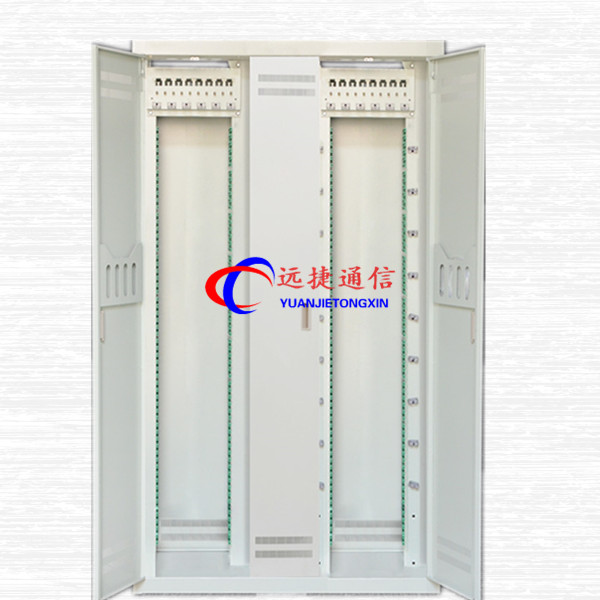

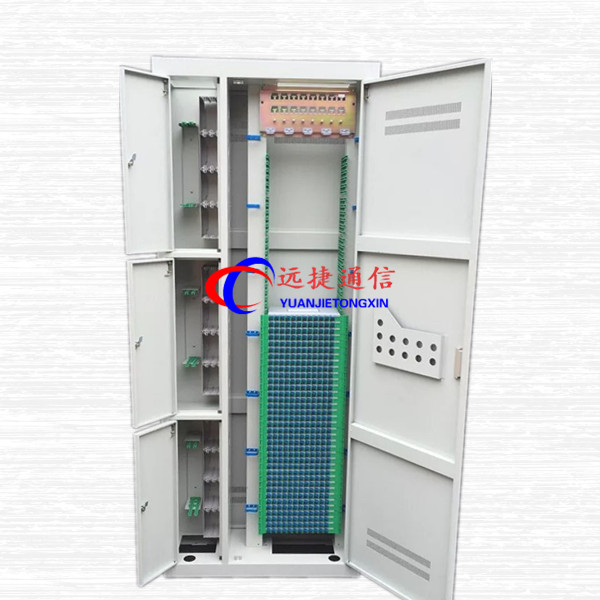

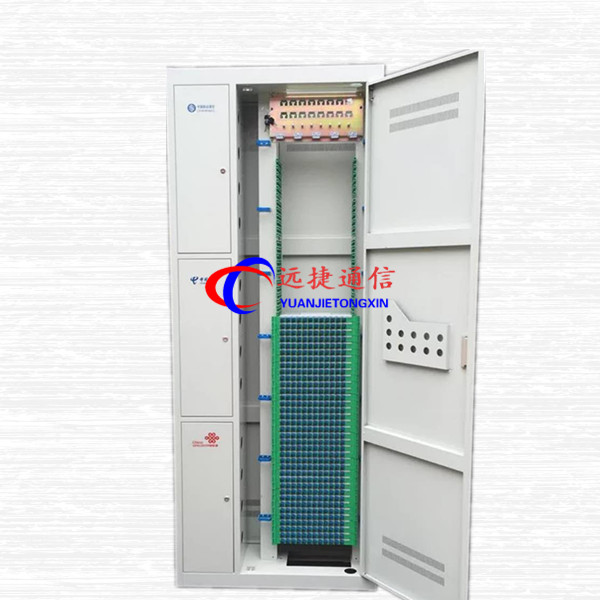

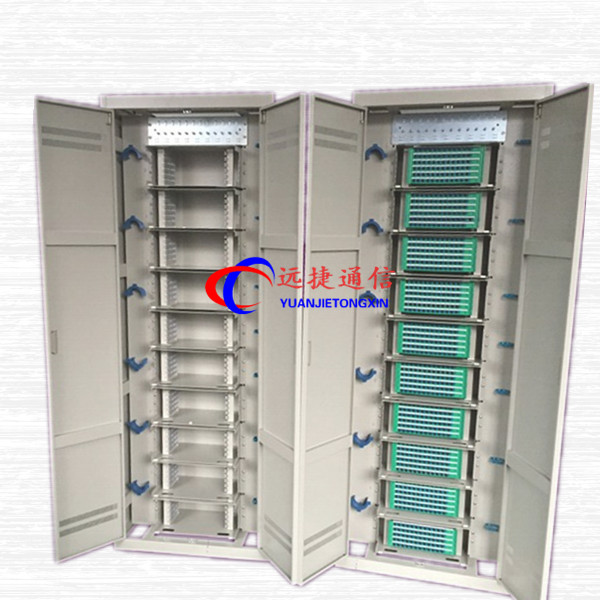

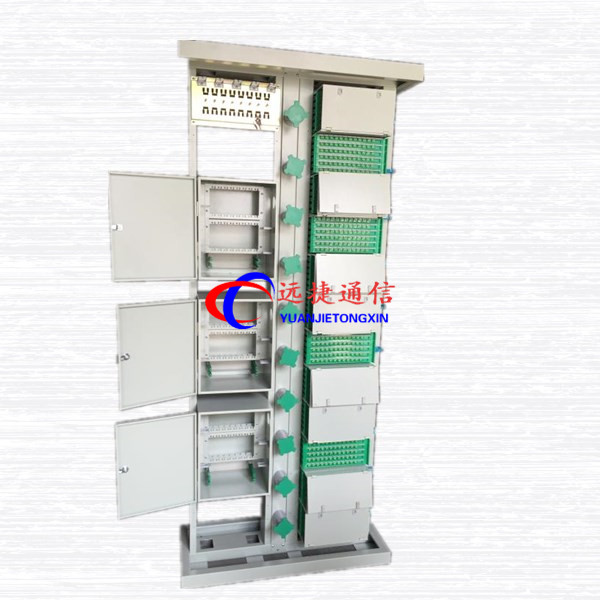

1440芯三网合一ODF机柜是专为光纤通信机房设计的光纤配线设备,具有光缆固定和保护功能光缆终接功能、调线功能、 光缆纤芯和尾纤保护功能。既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。

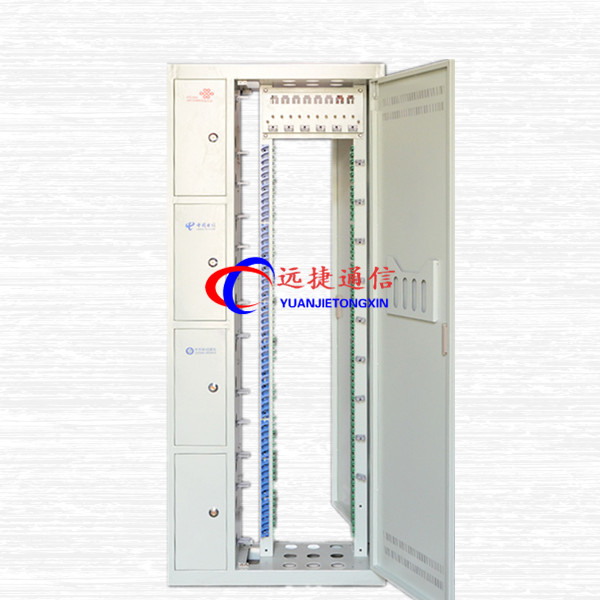

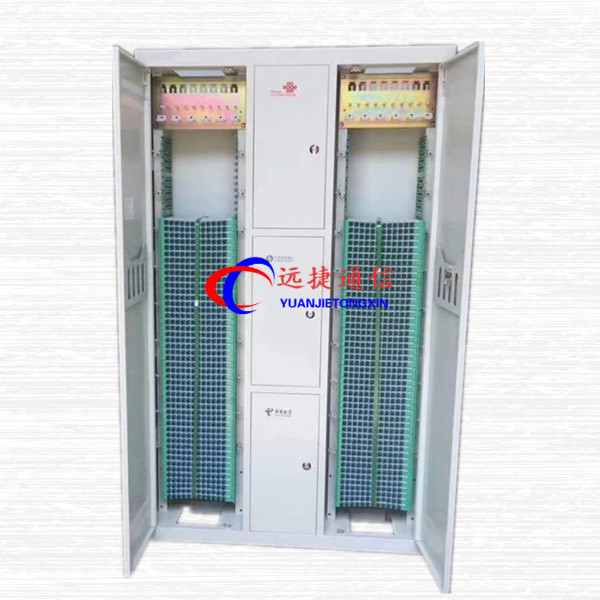

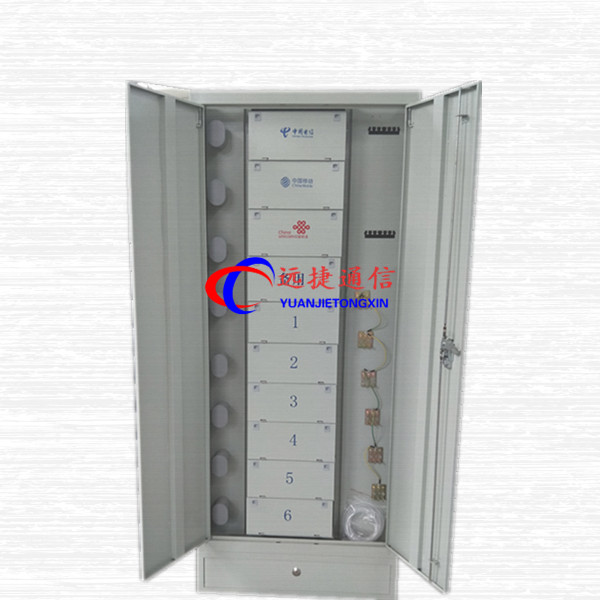

三网合一ODF光纤配线架能有效做到移动、联通、电信三网合一。大大节省了施工空间和施工强度质量过硬，价格优惠。宁波远捷通信设备有限公司具有良好的市场信誉，专业课业的销售和技术服务团队。历经几年的发展，宁波远捷通信从低端通信产品制造业发展成为高科技产业。以拥有国内外先进水平的钣金自动化加工数控设备、全自动喷涂流水线、光通信器件等生产设备，并配套齐全高精度检测仪器，为产品提供了可靠的质量保证。
生产标准
（1）工作温度范围：-40℃～+55℃；
贮存温度范围：-25℃～+55℃；
运输温度范围：-45℃～+70℃。
（2）相对湿度要求：5%～100%。
（3）大气压力：62kpa～101kpa。
（4）太阳辐射强度：总辐射强度1120×(1±10%)W/㎡。
（5）门：开启角度不小于110°，间隙不大于2mm。
（6）涂层表面应连续、均匀，纹理一致，且无结瘤、缩孔、起泡、开裂、剥落、粉化、颗粒、流挂、露底、夹杂脏物等缺陷。
（7）机柜表面的涂层经抗冲击试验后，应无放射状裂纹、缺口等缺陷。
（8）机柜表面的涂层经耐溶剂试验后，目测表面不应出现失光、明显掉色和出现被擦拭的迹象。
（9）机柜采用优质冷轧钢板，立柱（方孔条）2.0mm、横梁（安装梁）1.5mm，机柜外框架、前后网孔门及侧门都是1.2mm，前门为网孔钢板单门，后门为网孔双开钢板门，所有边角应采取圆滑处理。
（10）通风面积：前后通风网孔门，通风面积不小于柜门面积的75%。通风网孔门如下图。
（11）机柜承重：静载可达400 Kg，机柜承受150Kg*3静压48小时后（每个托板均匀分布150Kg负载），试验期间：托板无明显变形，柜门开启自如，锁具开启平顺。试验后：机柜各部位无变形
配置标准
（1）机柜尺寸：详见投标内容，机柜内安装U制标尺、接地通条等附件。
（2）机柜内安装1个接地铜排， 4块托板，4套托架，以上设备安装位置可调整，可在任意高度上安装；机柜下部设置走线操作区，并安装线缆固定装置；左右侧板和后门应设计为在不使用工具的情况下即可方便的安装与拆卸。
（3）顶部：不少于2个风扇，并预留走线孔，走线孔加可拆卸盖板；
（4）底部：预留走线孔，走线孔加可拆卸盖板；
5）电源插板：不少于2个交流防雷插板，每个插板电源插口不少于8个；
（6）附件：提供足够的方螺母、并柜件、机柜门钥匙、膨胀螺母等附件。
（7）整体设计符合ANSI/EIARS-310-D，DIN41491，PART1，IEC297-2，DIN41494、PART7、GBT3047.292标准。兼容19’国际标准，公制标准和ETSI标准。
（8）机柜安装于瓷砖（水磨石）地面，采用上、下走线方式，机柜底部两侧和后部预留走线孔（有盖板封闭，可拆卸）。
（9）机柜颜色：电信灰。

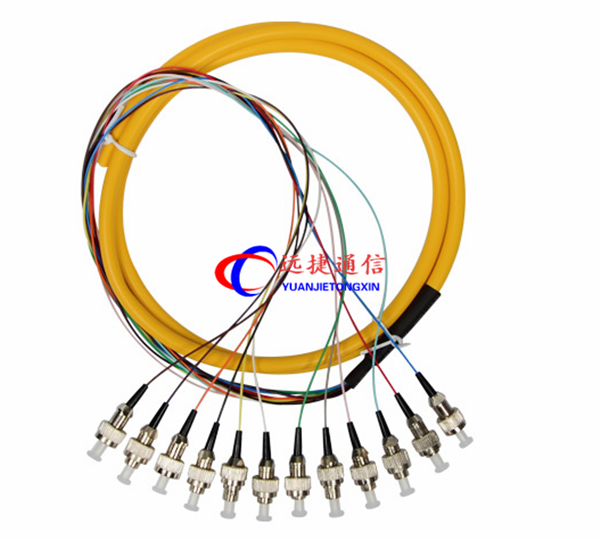

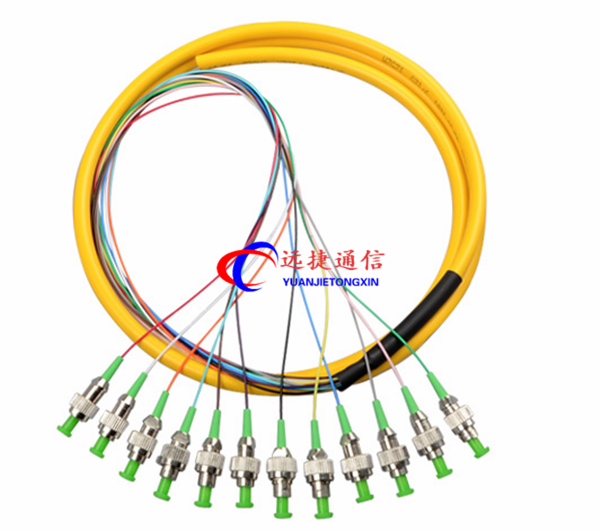

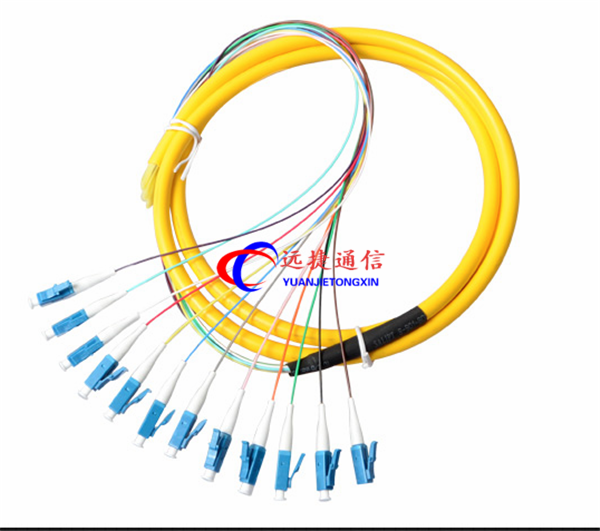

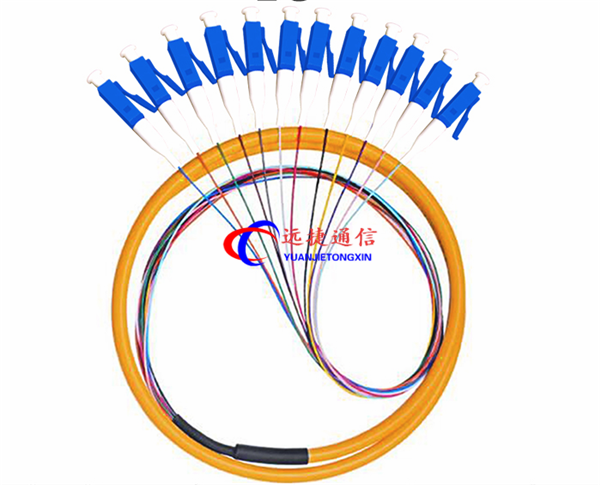

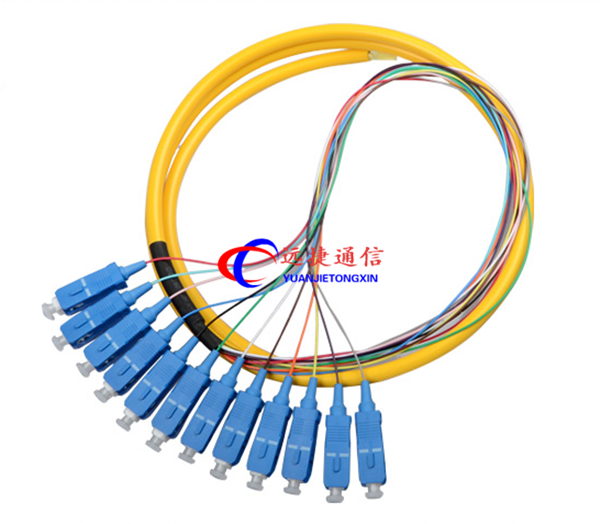

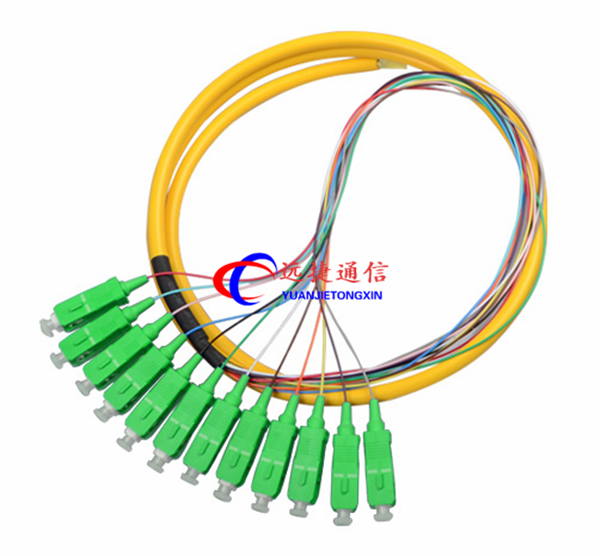

束状尾纤，又称尾纤束，只有一端有连接头，而另一端是一根光纤的断头，通过熔接与其他光缆纤芯相连，常出现在光纤终端盒内，用于连接光缆与终端设备。尾纤分为多模尾纤和单模尾纤。多模尾纤为橙色，波长为850nm，传输距离为500m，用于短距离互联。单模尾纤为黄色，波长有两种，1310nm和1550nm，传输距离分别为10km和40km。 它由12根尾纤组成，颜色依次为：蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、浅蓝。
同类型产品种类有：12芯FC束状尾纤，12芯SC束状尾纤，12芯FC带状尾纤，12芯SC带状尾纤，12芯FC防水尾纤，4芯尾纤，6芯尾纤，8芯尾纤，12芯尾纤。插芯端面为PC/UPC/APC研磨.
产品特性：束状尾纤由符合全色谱规范的康宁紧套光纤，外包芳纶纤维加强元件，再包裹具有一定阻燃性能的聚氯乙烯外护套构成，广泛应用于传输线路与终端设备之间的密集连接。
用途 ：CATV、 局域网/接入网、 电信网络/Gigabit数据网络测试、医疗设备、其它工业及军事应用
特点 ：
符合ANSI, Bellcore,TIA/EIA,IEC等国际标准及国内电信行业标准
实现了光纤传输的活动连接
插入损耗小，回波损耗大
良好的互换性和重复性
技术指标：重 复 性： ≤0.1dB
互 换 性： ≤0.2dB
插拔次数：>1000次
抗拉强度：0~15Kg
