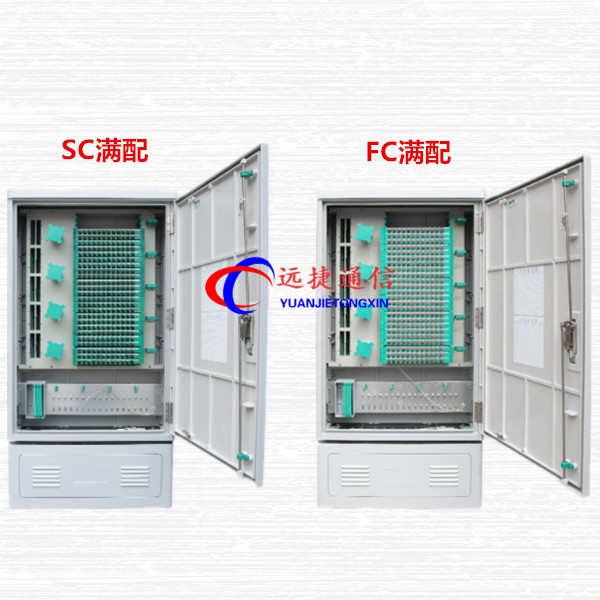

光交箱（产品图文介绍）
SMC光缆交接箱|OCC室外通信光缆交接箱（96芯、144芯、288芯、576芯、1152芯、1440芯）中华人民共和国通信行业标准 通信光缆交接箱 Cross Connecting Cabinet for Communication Optical Cable YD/T 988-1998 1 范围 本标准规定了通信光缆交接箱|FTTH光缆交接箱生产地【移动通信|电信|联通）】室外光缆交接箱中华人民共和国通信行业标准 通信光缆交接箱 Cross Connecting Cabinet for Communication Optical Cable YD/T 988-1998 1 范围 本标准规定了通信光缆交接箱。光缆交接箱用于光纤接入网中主干光缆与配线光缆交接处的接口配线设备。可对主、配线光缆进行固定、开剥、保护、终接及冗纤的盘绕，通过光纤跳线，能迅速方便地调度光缆中光纤序号以及改变传输系统的路由。产品具备模块化设计、优化的光缆管理系统，实现主干光缆与配线光缆交叉连接或互连，以及主干光缆之间的直通连接配线功能。且适用于多元化的XPON建设需求，提供多种光分路器增值单元解决方案。
室外光缆交接箱安装位置的外环境比较好时，降低性能要求，减少投资也是可以接受的。
①活动光纤连接器应满足所选用型式的相关标准中规定的“插入损耗”和“回波损耗”的要求。
②高压防护接地装置与箱体金属工件之间的耐压水平应不小于直流3000V，1min不击穿无飞弧。
③高压防护接地装置与箱体金属工件之间的绝缘电阻，在试验电压为直流500V条件下，不小于2?104MW。
④高压防护接地装置与光缆中金属加强芯、挡潮层及铠装层相连的地线截面应不小于6mm2。
特点
IP65级不锈钢
箱体采用高强度不锈钢板制成，强度高，防老化，抗腐蚀，并能抵御意外或恶性破坏
箱体所有边角全部使用专用圆角成型模具成型，表面处理采用拉丝或静电喷塑，外表美观
箱体采用双层结构，中间充有高性能隔热材料，具有良好的隔热效果，能有效防止箱内水汽凝结
箱门采用特种密封门封、防水门锁及三点式门销锁定，安全可靠，密封性好
采用12芯熔接配线一体化模块
可安装有FC、SC光纤适配器
有可靠的光缆固定和接地保护装置
适合于单芯和带状光缆的成端
SMC
箱体采用高强度的国际航空材料SMC（玻璃纤维增强不饱和聚酯塑料）经高温模压而成，使用寿命长，防老化、抗辐射；表面不需任何防护，具备全天候防护功能
箱体厚实，具有良好的隔热效果，能有效防止箱内水汽凝结
箱门采用特种密封门封、防水门锁及三点式门销锁定，安全可靠，密封性好
采用12芯熔接配线一体化模块
适合FC、SC光纤适配器的安装
有可靠的光缆固定和接地保护装置
适合于单芯和带状光缆的成端
适用标准：YD/T 988-2007
使用和维护
1、 使用原理图：
2、 光缆从箱体底部进线孔进入光缆交接箱，光缆进入箱体后在距箱体底部50mm处开剥，开剥长度600mm，如图所示：
3、 光缆固定至底部光缆引入单元。
4、 主光缆进入一体化熔接配线单元，在此与尾纤熔接。
5、 一体化熔配单元为抽屉式结构。熔接时将单元抽出，操作完毕后，将单元推进滑槽，推到底时，单元将自动锁定，每个一体化熔接下来配线单元可卡12位FC或SC适配器，同时可熔接12芯光纤。
6、 每个单元盖板上贴有熔接标识记录表。每熔接完一个单元，须作好熔接记录。
7、 光纤线路的连接和调度均通过交叉连接，用双头尾纤在箱体正面实现。双头尾纤选择不同长度系列适应跳线。
注意
1、光缆交接箱用于室外光缆的连接、分配和调度。箱体应安装在坚固牢靠的固定基座上，以便于安装和调度。
2、 光缆余长在箱体内应保持自然弯曲，其曲率半径应大于40毫米。
3、 光缆固定后，将加强芯固定在加强芯柱上，并将其可靠接地。
4、 在操作小直径光纤时应小心，以免刺破皮肤，特别是眼睛部位。
5、 在光纤传输光能量时，建议不要直接观看光纤和光纤连接器端面，除非安全能量输出等级已得到保证
