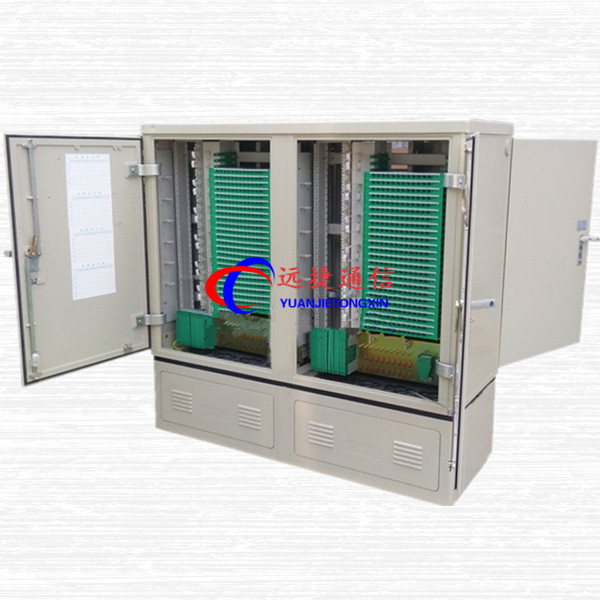

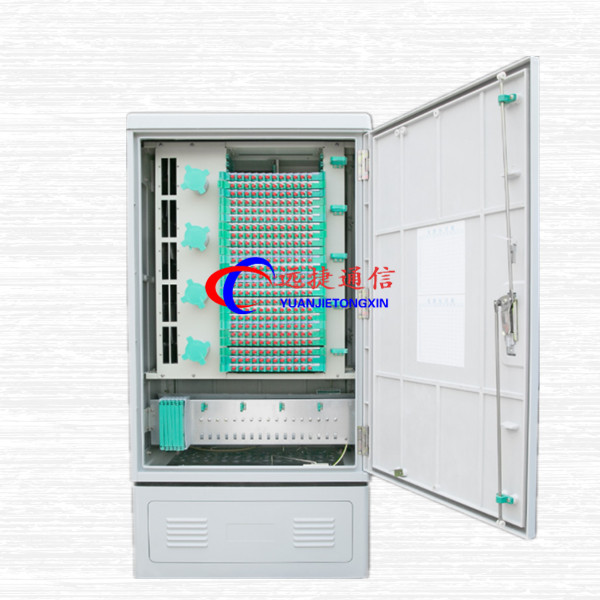

432芯光交箱产品概述图文

【产品型号】：YJ-GXF432-VIII

【产品规格】：YJ-GXF-VIII型：72芯、96芯、144芯、196芯、216芯、288芯、360芯、432芯、480芯、576芯、684芯、720芯、864芯、1152芯、1200芯、1440芯、1728芯

【生产厂商】：远捷

【产品颜色】：灰白色

【产品材质】：SMC复合材质、不锈钢材质、冷轧板材质.

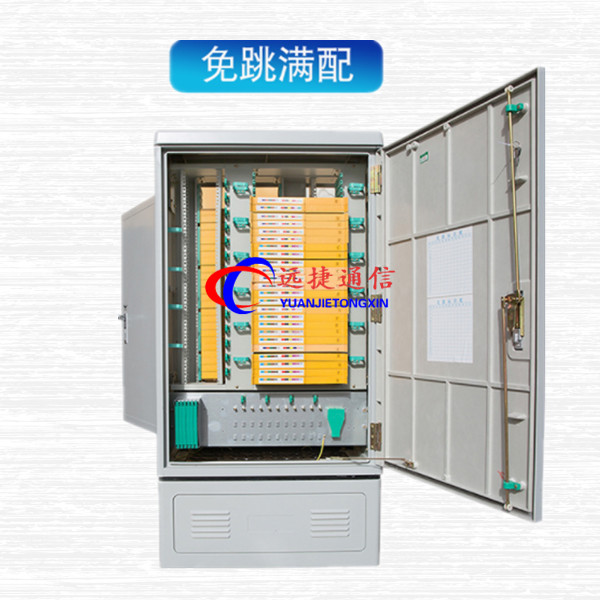

【安装类型】：落地式、壁挂式、三网合一、四网合一、普通款、免跳接、盒式、（室外防水）

【产品配置】：常规可配SC，FC,LC，ST束状（带状）尾纤，

【免费印字】：中国电信，移动，联通，联通，广电，铁通，长城宽带，
 产品规格：1030*550*310、1450*750*320、1450*750*540、1450*750*540、1450*750*320、1450*750*540
产品容量：72芯、96芯、144芯、288芯、360芯、432芯、576芯、648芯、720芯、864芯、960芯、1152芯
产品材质：SMC/不锈钢/冷轧板
中国移动<中国联通<中国广电<中国电信<优质供应商<720芯光缆交接箱（图文并茂）<720芯落地式光交箱

光缆在建设中有两种组网方式：总线式结构和环型结构。线式结构是指从局端到各光缆交接箱只使用一条大对数光缆连接的网络结构，它一般使用在业务量少，范围不大的非重点地区。环型结构是指所有光缆交接箱共同使用一条大对数光缆，光缆首尾在局端终端，自成一个封闭回路的网络结构，纤芯分配与总线式结构一样。

总之，光交接箱在本地光缆网中的应用重要是对光缆纤芯的有效管理和合理规划利用，提高光缆纤芯的精细化管理，同时使光纤网络的建设具备灵活性和很好的扩展性，让光缆物理网络更好的服务于电信业务的发展建设。

720芯光缆交接箱装配要求

①箱门开启角度应不小于120°。

②门锁的启闭灵活可靠。

③保护接地处应具有明显的接地标志。

④光缆光纤无论在箱内何处布放转弯，应保证其弯曲半径不小于30mm。

⑤光缆引入口的设置应保护光缆引入时，其弯曲半径大于光缆直径的20倍。

光缆交接箱(光交箱)

它里面安放的都是光缆成端,光缆成端的作用是把原本不相连的两个或者更多的机房信号汇集在一起,根据需要再用尾纤将两段不相连的光缆连接起来.它的信号来源是机房.

光交箱汇集的都是光信号,光信号是不能直接使用的,需要光电转换等设备将光信号转换成电信号,所以,如果想直接使用光交箱里的信号是非常昂贵的.

类似与光交箱的还有电交箱,电交箱外观与光交箱其实没什么区别,不过电交箱里汇集的信号是电信号,电信号是可以不经过转换而直接使用的.

特点

交接箱具有配线、熔接、贮纤、调纤功能，有顽强地抗野外环境的性能，并能抵受剧烈的气候变化和恶劣的工作环境，箱体密封性能良好，防护等级达IP65级要求。

箱体可为前开门或前后开门，箱内有充足的布纤、贮纤空间，有足够的绕线盘、挂线钩，方便用户操作。

模块化设计，布局合理，功能多，密度大。

采用防盗门锁形，安全可靠，具有良好的防破坏功能。箱体有灵活的进出光缆结构和灵活的内连接结构。

可采用FC或SC型适配器，适配器40°斜角，可避免弧光直射人眼。

光缆加强芯根据客户需要，也可采用光缆固定罩壳形式，适用于普通和带状光缆。

接地方式：箱体共有两层地，一层为保护地，光缆加强芯与保护地相接。另一层为机架地，该两层地之间互不相通，分别通过各自的接地线通向机房大地。

在箱体内设有专门的光缆直通熔接区，两端光缆在直通熔接区内连通。

箱体底部高、空间大，便于光缆引入时有更大的曲率半径，安装操作施工方便。

机架有良好的接地系统。

机内塑料件采用阻燃材料。

光缆交接箱功能要求

1．光缆固定与保护功能：应具有光缆接入，固定和保护装置。该装置将光缆引入并固定在机架上，保护光缆入缆中纤芯不受损伤。光缆金属部分与机器绝缘，固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。

2．光缆终接功能：应具有光纤终接装置，该装置便于光缆纤芯及尾纤接续操作、施工、安装和维护。能固定和保护接头部位平直而不位移，避免外力影响，保证盘绕光缆纤芯、尾纤不受损伤。

3．调线功能：通过光纤跳线连接器接头。能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。

4．光缆纤芯和尾纤的保护功能：光缆开剥后纤芯有保护装置并固定后引入光纤终接装置。

5．容量：每机架容量和单元容量（按适配器数量确定）应在产品企业标准中作出规定，光纤终接装置，尾纤盘线装置，适配器卡座，尾纤及适配器，在满容量范围内应能成套配置。

宁波远捷通信为适应三网融合、FTTx的推广，远捷通信推出从局端一直到用户桌面的FTTX光配线网络解决方案。产品主要包括OMDF光纤总配线架、ODF光纤配线架、光缆交接箱，三网合一箱、四网合一箱、光缆分纤箱，分光分纤箱，光缆分线盒，光缆接头盒，光缆终端盒，冷接子，快速连接器，光纤跳线，配线光缆、皮线光缆、市内布线光缆、无源器件、线路辅助设施等。
