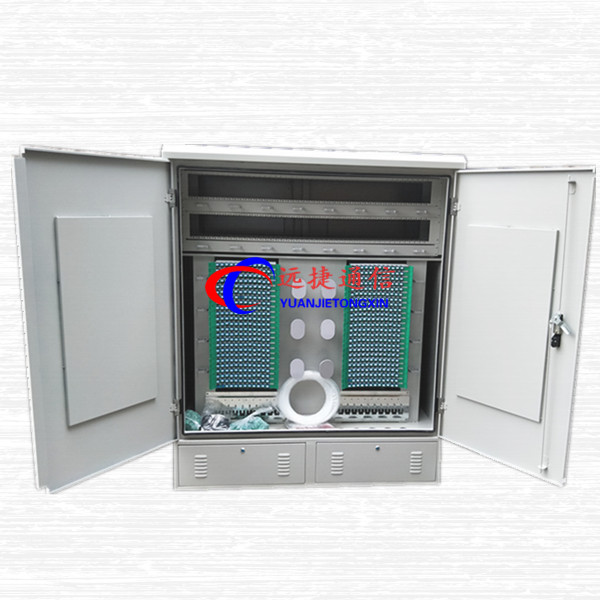

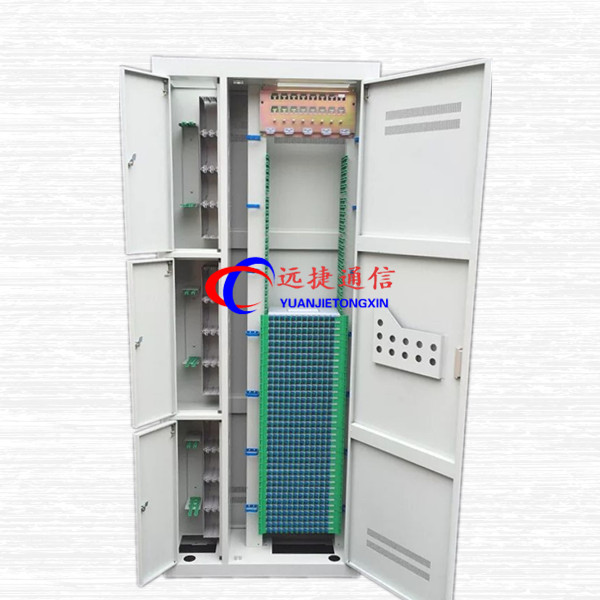

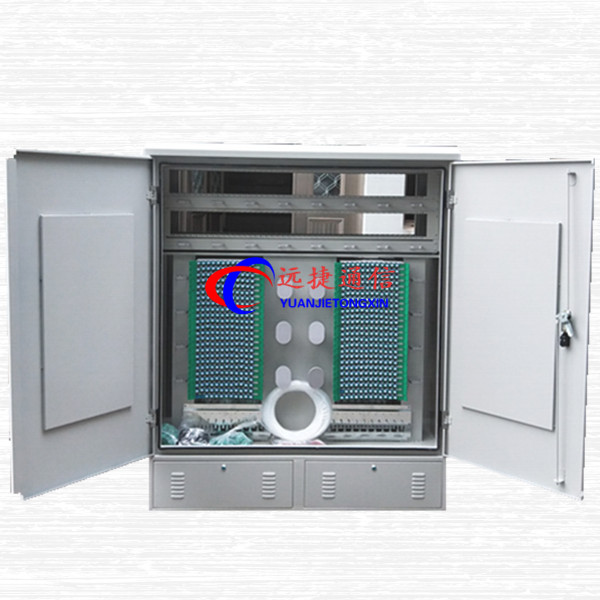

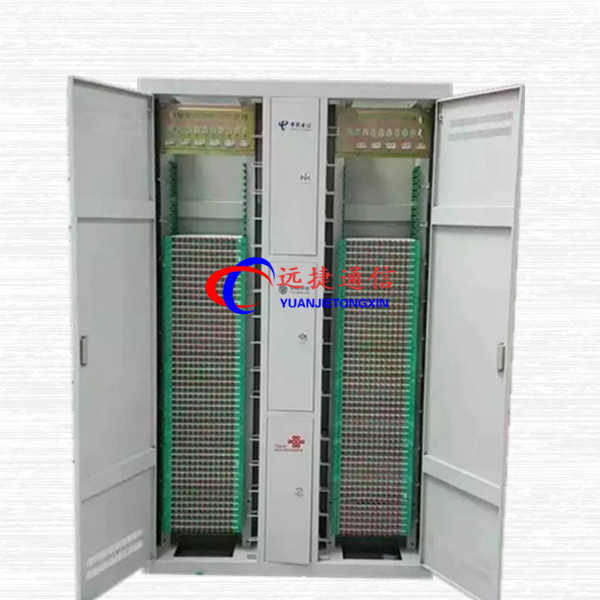

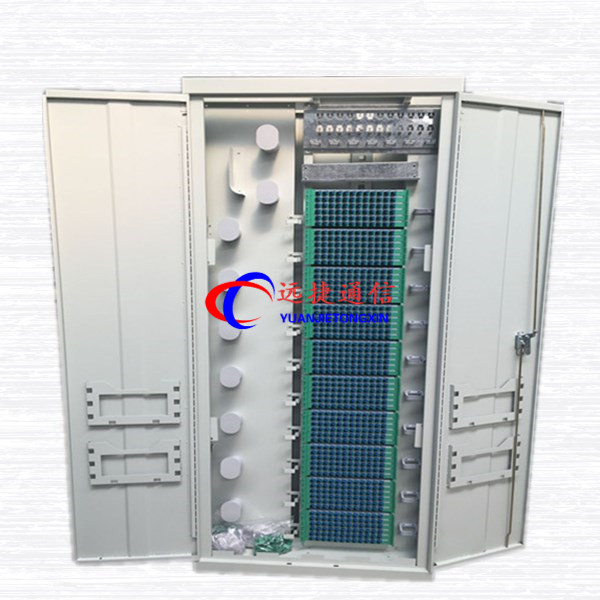

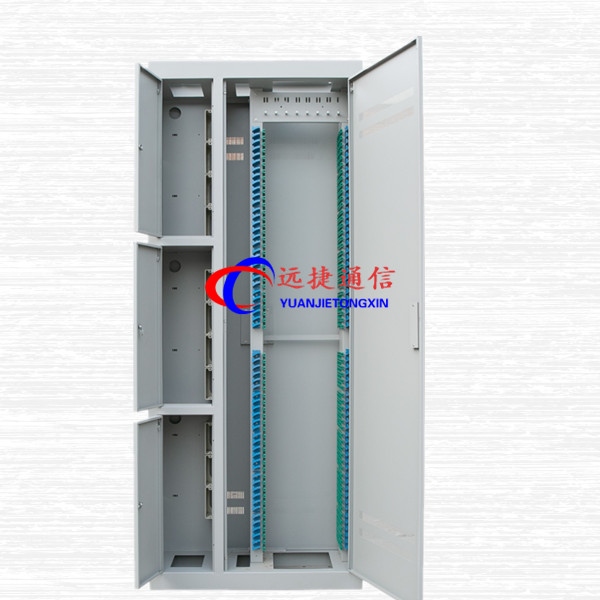

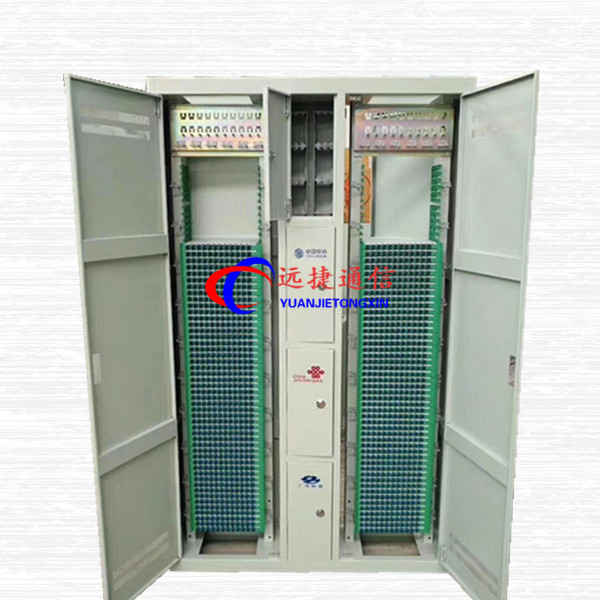

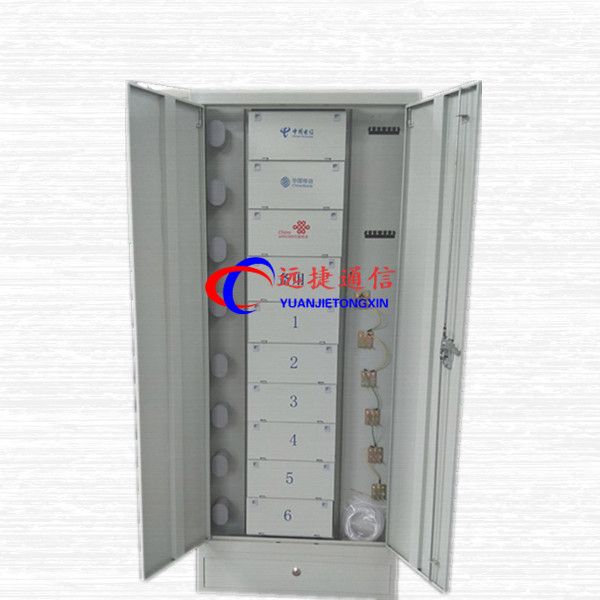

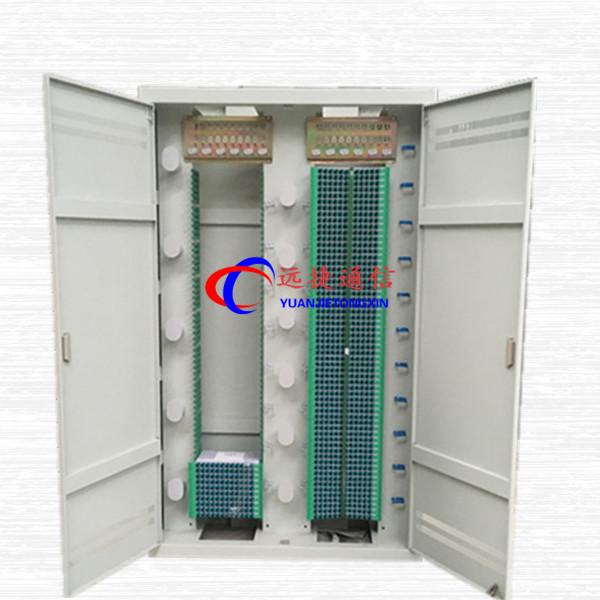

光纤机柜（共建共享）产品详细介绍

光纤配线柜|ODF光纤配线柜、光纤总配线架又称光纤配线柜，是线路侧连接室外光缆，设备侧连接光线路终端或传输设备，可通过跳纤调度光缆中的纤芯序号及改变光传输系统的路序，且具有光缆固定与保护装置和测试端口的敞开式配线连接设备。OMDF光纤配线架|MODF光纤总配线架|OMDF光纤配线架|中华人民共和国通信行业标准光纤配线架YD/T 778-2006《光纤配线架》Q/CT 2354-2011《中国电信光总配线架技术要求》FTTH接入层光纤分配架|光纤跳线架规格（288芯、432芯、576芯、648芯、720芯、864芯、960芯、1152芯、1440芯光纤总配线架） (Opticalfiber Main Distribution frame，简称OMDF)。OMDF的功能多样化。

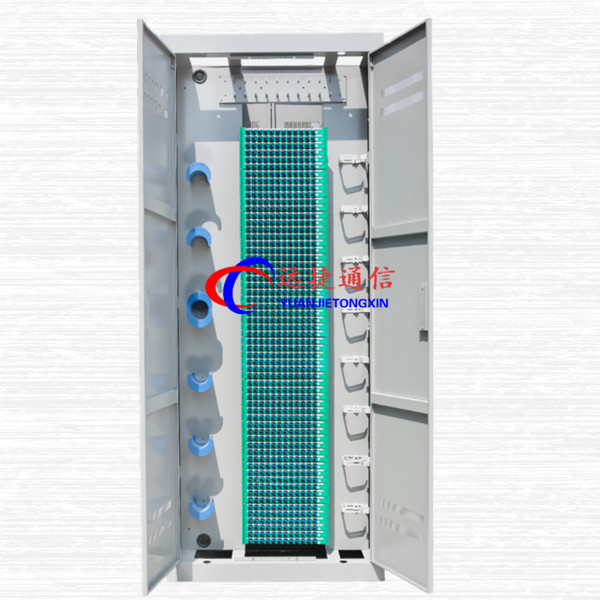

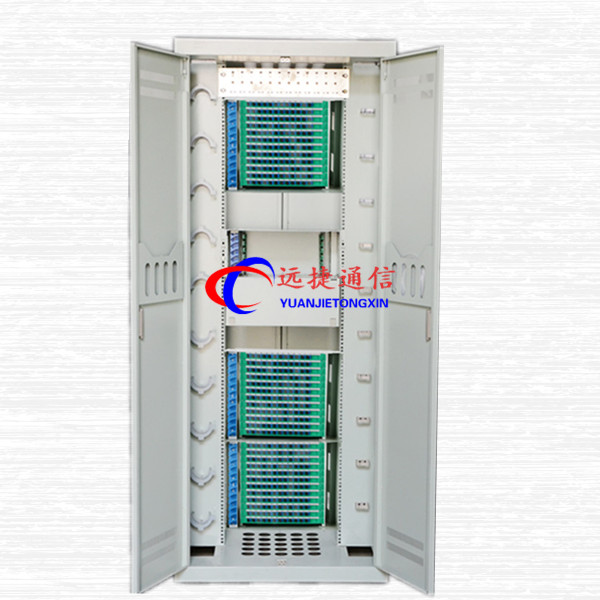

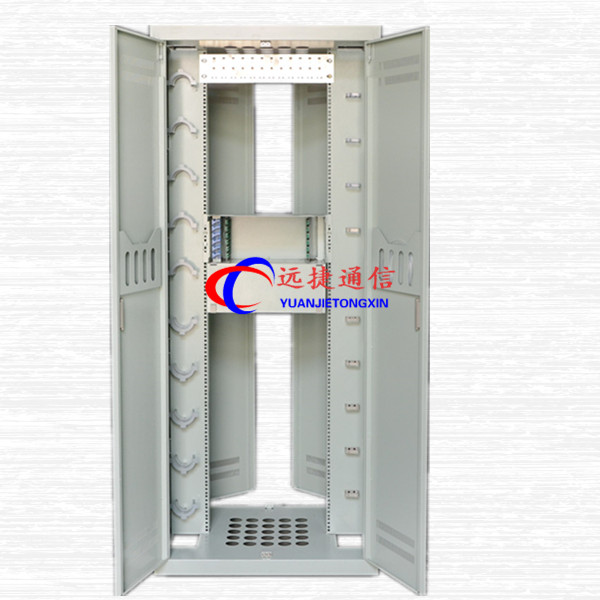

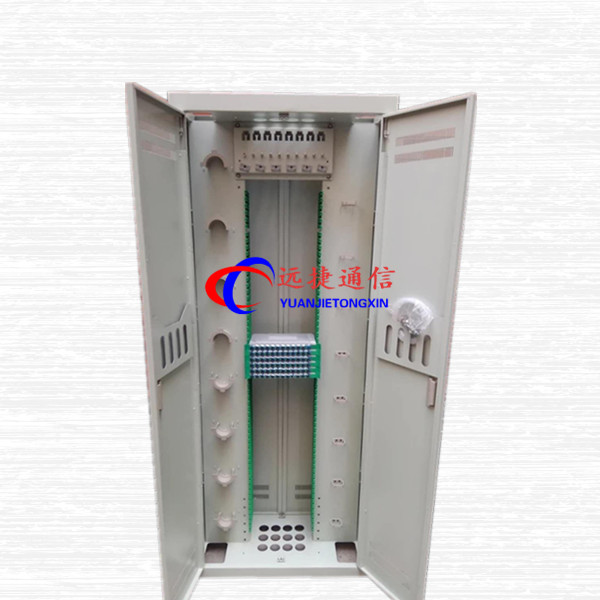

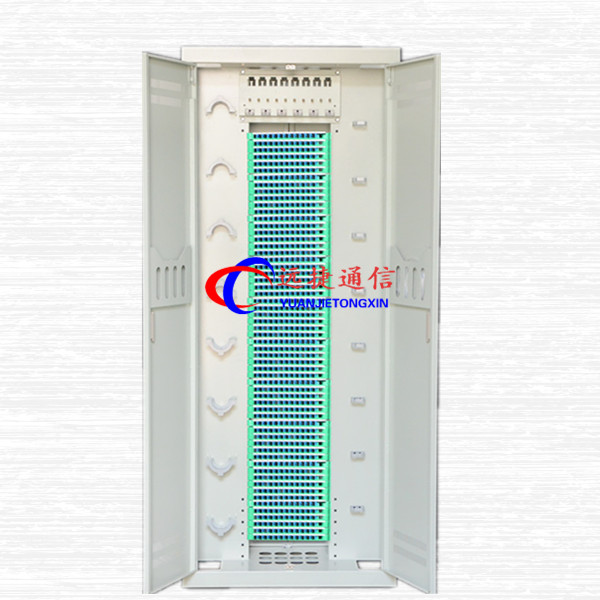

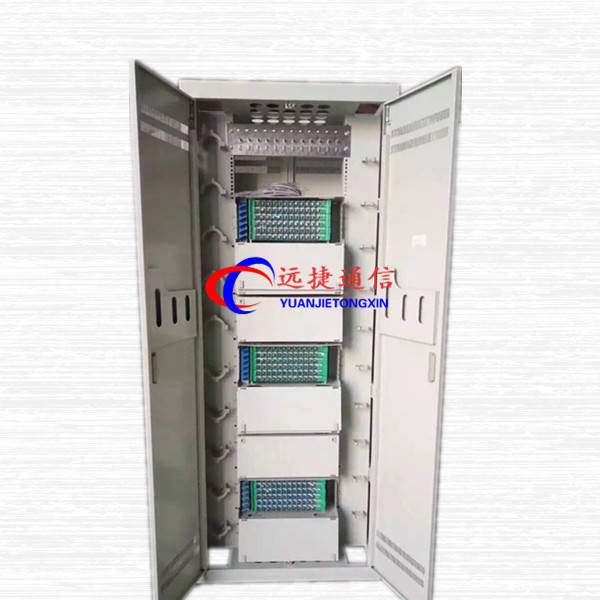

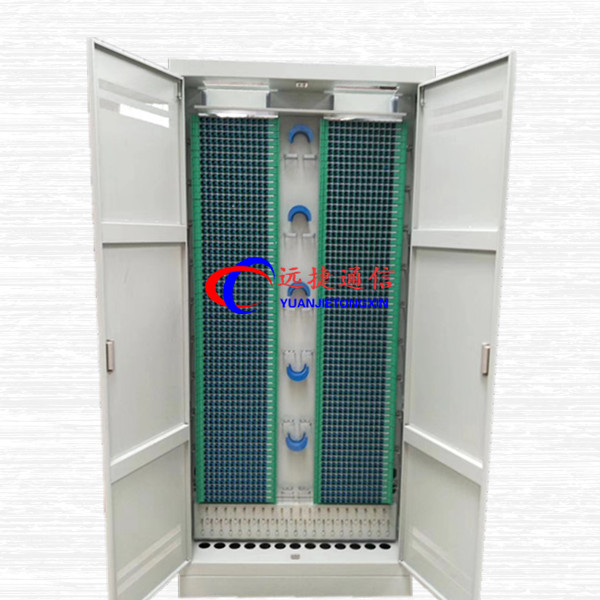

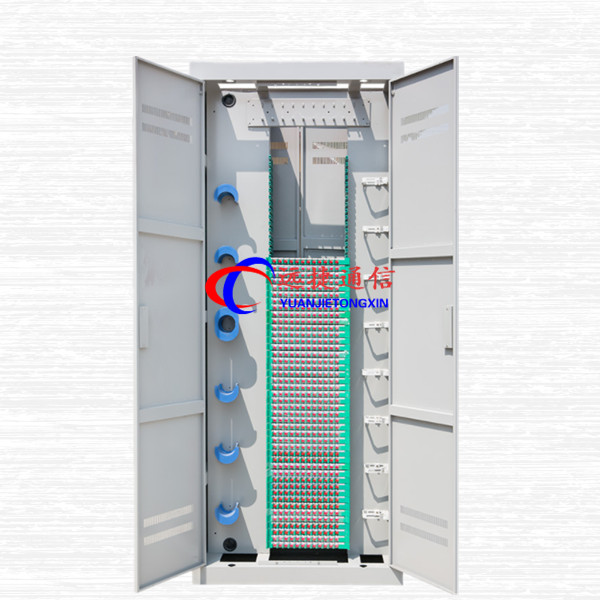

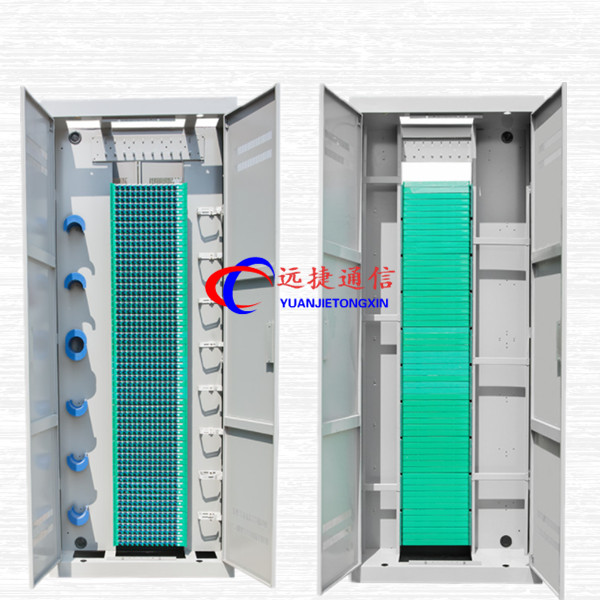

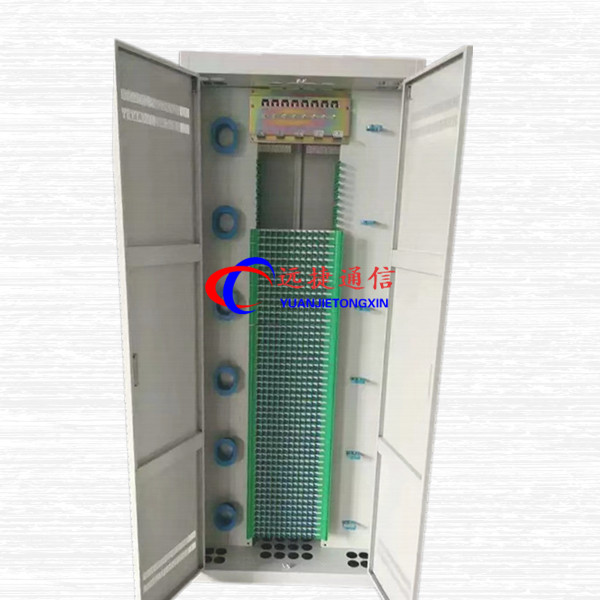

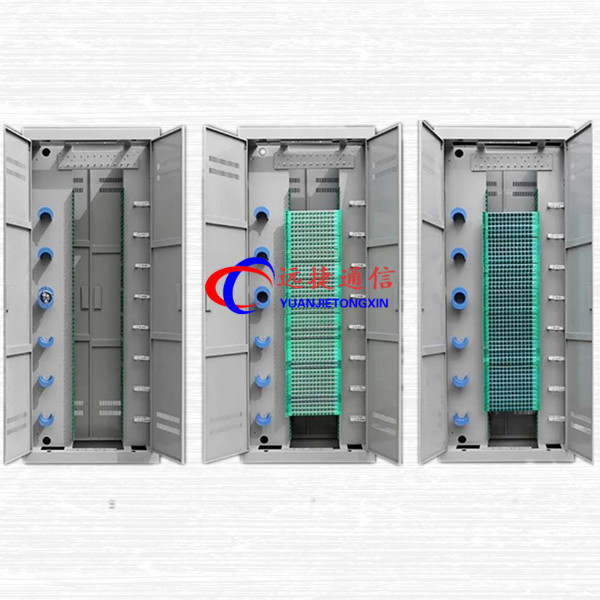

光纤机柜是我公司研制开发的高容量、大密度、全正面操作的光纤配线柜。它同时适用于普通光缆和带状光缆，本架由机柜、光纤储纤单元、光纤单元体及光纤直熔配线单元等部分组成。由于采用模块化的结构，用户可根据容量的配置功能模块的数目进行灵活的安装

一、概述

本光纤分配架是用来对光缆光纤进行终端、保护及管理的系统。它能完成对光缆的固定、剖分、接地保护；光纤的固定连接、合理布放、预留盘绕、连线、调度等功能。

二、主要性能指标

2使用条件

工作温度：-5℃～+40℃

贮运温度：-25℃～+55℃

大气压力：70 kPa～106kPa

运输：经包装的产品能适应火车、轮船、汽车和飞机等交通工具正常运输。

光电性能光纤连接器（含适配器和尾纤）

◆光纤连接器损耗≤0.5dB (包括插入、互换和重复损耗)；

◆插入损耗≤0.2dB；

◆回波损耗

FC/PC、FC/SPC、SC、ST≥48dB；FC/UPC≥52dB ；FC/APC≥60 dB；

◆插拔耐久性寿命＞1000次。

3适用性能

标称工作波长：850nm、1310nm、1550nm。

4高压防护接地

5地线的截面积应大于6mm2。

6机架高压防护接地装置与机架间绝缘，电阻不小于1000MΩ/500V(直流电)。

7机架高压防护接地装置与机架间耐压不小于3000V（直流电）/1min；不击穿，无飞弧。

8 功能

具有对光缆进行保护、固定、终接以及对光纤进行保护、预留、连接、调度等功能。

9外形尺寸、容量

GPX44-A03型机架外形尺寸、容量：

外形尺寸（高×宽×深）(mm) 较大容量（芯）

2600×840×300 864

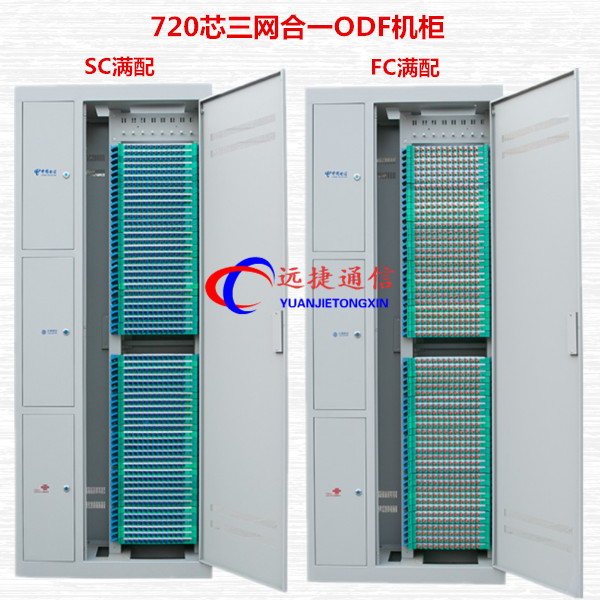

2200×840×300 720

2000×840×300 648

光纤机柜详细技术规格

n使用环境要求：

工作温度：-15℃～ 40℃

工作相对湿度：≤85%（ 30℃）

大气压力：70Kpa～106Kpa

n外观

涂覆层表面应光洁、色泽均匀、无流挂、无露底，钣金件表面无毛刺、锈蚀等缺陷；

结构件不得有毛刺、扭曲、划碰伤等缺陷；

塑料件表面应光洁，颜色均匀无明显差异，无裂纹、划伤；

n光电性能

连接器损耗（包括插入、互换和重复）≤0.5dB

互换性附加损耗≤0.2dB

重复性附加损耗≤0.1dB

回波损耗：FC/PC≥40dB，FC/SPC≥45dB，FC/UPC≥50dB，FC/APC≥60dB

插拔耐久性寿命＞1000次

非金属件结构件与光纤连接器的燃烧性能：

所有非金属材料结构件及光纤连接器的燃烧性能，在施加试验火焰的持续燃烧时间结束后，试验样品应符合：

试验样品没有起燃；

试验样品离火后持续有焰燃烧时间不超过10S；火焰或从试验样品上掉落的燃烧或灼热颗粒未使燃烧慢延到放在试验样品下面的底层。

产品型号	产品规格	尺寸（高*长*深）	光纤类型、	适配器类型
YJ-ODF-12	12芯	1U *430*300mm	多模/单模	SC/FC/ST/LC
YJ-ODF-24	24芯	2U *430*300mm
YJ-ODF-48	48芯	3U *430*300mm
YJ-ODF-72	72芯	4U *430*300mm
YJ-ODF-96	96芯	5U *430*300mm
YJ-ODF-144	144芯	340 *430*300mm
