光缆交接箱（规格尺寸）

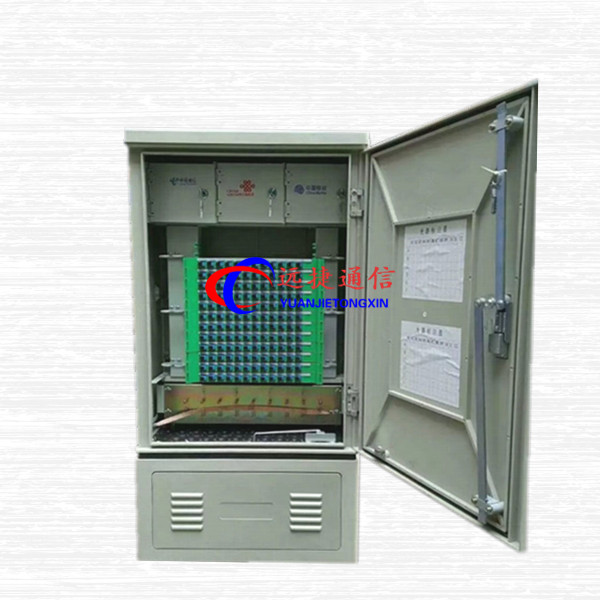

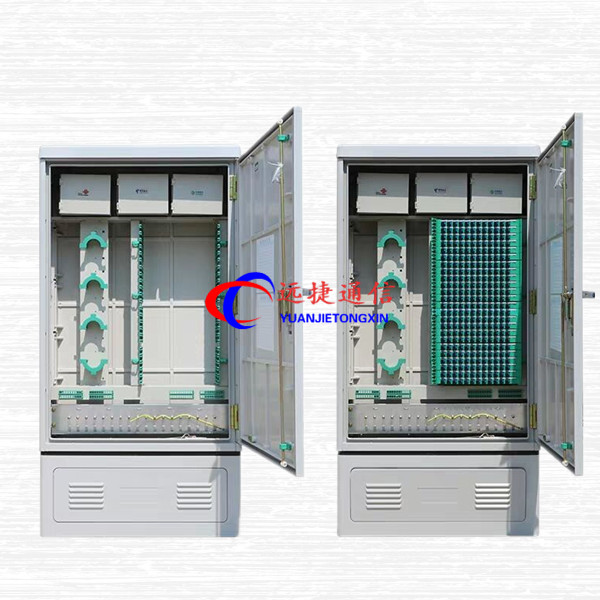

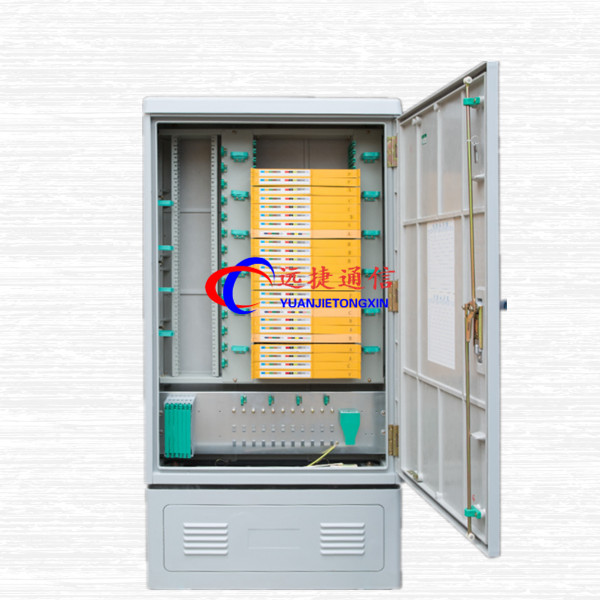

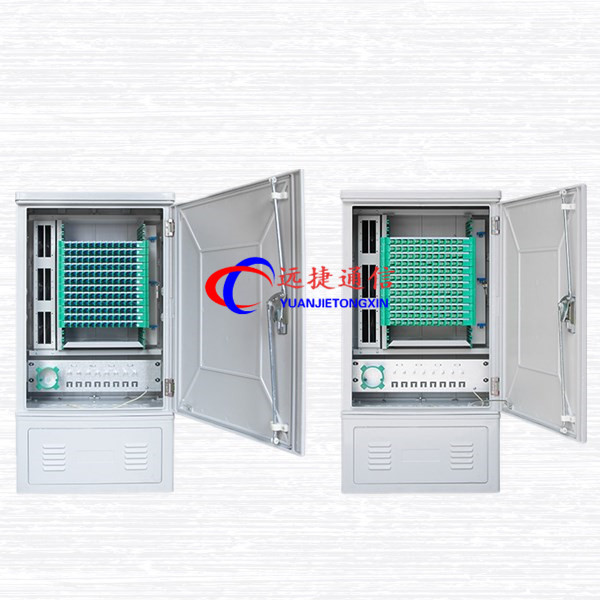

落地式光纤交接箱，SMC户外交接箱、光缆交接箱、室外光缆交接箱、免跳接光交箱厂家直销 主要特点288芯室外光缆交接箱远由箱体、底座、熔配一体单元架、光缆交接箱，熔配一体模块、光缆固定接地保护装置、绕线单元组件、走线槽组件等组成，其完善的结构设计使得光缆的固定、接地、熔接、尾纤的盘绕、固定、熔接、富余光纤的盘绕、连接、调度、分配、测试等操作都非常方便可靠。光缆交接箱是熔配一体模式。采用SMC箱体，防护等级IP65，能抵受剧变的气候和恶劣的工作环境；可实现光缆的直熔并具有富余光纤的盘贮功能熔接盘可抽出至箱体外操作；适用于带状光缆和非带状光缆；卡接式安装FC两种适配器，操作简便快捷；适配器与箱体正面成30°角，既保证的光纤的弯曲曲率半径不小于40mm，又可避免光纤中的弧光灼伤眼睛；光纤的分配和调度均为全正面化操作；容量：符合设计要求。SMC光缆交接箱，三网合一箱，光纤配线箱，四网合一箱ODF光纤配线架，多媒体信息，光分路器箱，光纤束状尾纤，ODF单元箱，，光缆接头盒，光纤终端盒，OMDF总配线架，光纤分纤箱，光纤分纤盒，三网合一光交箱，三网合一配线架支持订做各种型号机柜和箱子
光缆交接箱配线容量（芯）＝最终光接入用户数×2×有效用户率×多电信运营商因子；式中的有效用户率取50%，多电信运营商因子取定15%。
因接入用户的不确定性，光缆配线容量仅作为计算交接箱容量的依据，而不作为工程设计和施工实际容量。光缆配线工程的设计按业务需求、分期分布实施。
交接箱主干光缆的容量确定
光缆主干的确定应根据光缆的配线容量按一定的比例进行配置,但考虑到主干接入的不确定性，主干容量选取时，应根据接入用户的配线容量按一定比例计算，同时又要考虑主干不确定性因素，进行适度冗余。
远捷落地式交接箱安装位置的选择，应和交接箱基座、人孔、手孔配套安装。基座高度可根据各地区地势情况而定。一般防雨的高度300mm为宜。
1、交接箱基座距离人孔、手孔一般要求不超过10米，但必须要求铺设镀锌钢管或塑料管，不得采用小通道方式。
2、交接箱基础浇筑：交接箱基础要求为10cm厚、150#的混凝土基础，浇基础前应清理杂物。
3、交接箱基础砖砌体：砌体采用标号为100#的砂浆，砖砌体砂浆饱和度不底于80%，四周墙角、底边、窗口需要抹八字，墙体宽度为24cm。
4、基座砂浆抹面：批荡在没有特殊的情况下一般采用标号为100#的砂浆，内批荡厚度达到1.5cm，外批荡厚度达到2cm，抹墙体要严密、贴实、光滑、不空鼓、无飞刺、无断裂。如井四周有泛水等特殊情况，要加大水泥标号和加厚外批或加防漏剂。
5、基座预埋铁：穿钉的规格、位置符合设计规定，在交接箱的基座四角上有预先铸好的地脚螺丝（螺栓M12X30）用来固定交接箱。并在基座中央预留一个长方洞（822mm×622mm）作光缆的出入。
6、交接箱与基座接触处，应抹“八字灰”，以防进水。
●密封方法：
箱体的性能达到了室外环境的要求，那么光缆交接箱内部被侵蚀的最后途径就是光缆进孔。显然，如果进孔密封不好，人井中的大量潮气会直接涌入箱体内，对箱内部件甚至光无源器件造成直接损害。通常，工程上采用松香加石蜡（1：1）混合密封的方法，也有使用玻璃胶、橡皮泥或专用合成密封材料的。如采用"非凝固型防火泥(SealingPutty)"能有效的防止火、灰尘、潮气从人井内进入交接箱。但是不论使用什么材料，都必须具有凝结快速、不溶于水、温度性能好、不干燥龟裂等基本性能。同时规范化的施工和箱体底座的防潮处理，均能进一步保证箱体的密封。
光交接箱安装示意总图
1、符合城市规划，不妨碍交通并不影响市容观瞻的地方。
2、应选定靠近人、手孔便于出入线的地方或利用墙壁引上。
3、应选定位置隐蔽、安全、通风，便于施工维护，不易受到外界损伤的地方。
4、在下列场所不得设置交接箱：
①高压走廊和电磁干扰严重的地方
②高温、腐蚀严重和易燃易爆工厂、仓库附近及其他严重影响交接箱安全的地方
③规划未定型、用户密度很小、技术经济不合理等地区

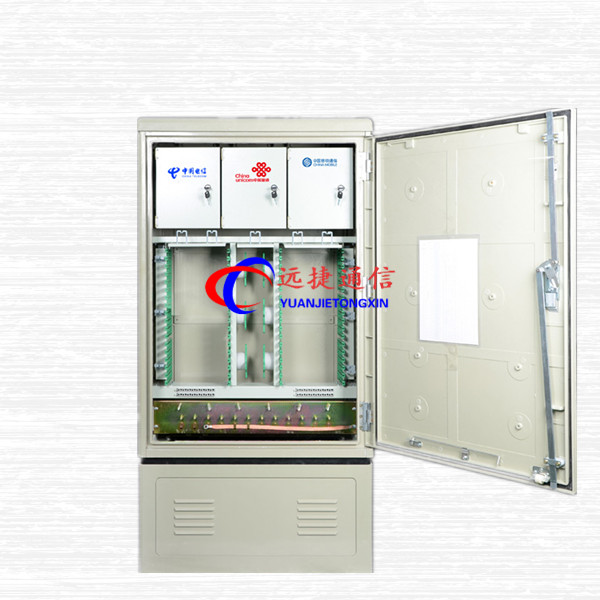

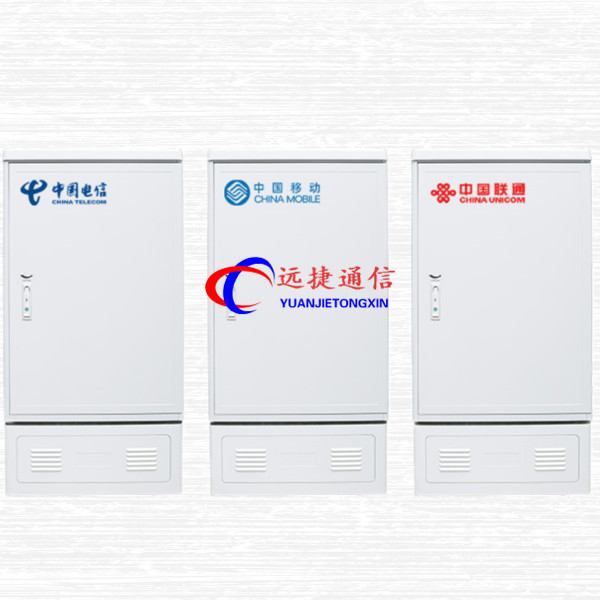

三网合一光交箱优势：
1.箱内应留有足够的接续区，并能满足接续时光缆的存储、分配。
2.不同类的线缆应留有相对独立的进线孔，孔洞容量应满足满配时的需求。目前应按3条室外光缆、满配时皮线光缆（或其它室内光缆）保证孔洞容量需求，进出线宜采用垂直。
3.用户引入光缆未开剥时，接续固定件对光缆的小拉脱力不小于100N。
4.光纤在机箱内应用适当的预留，预留长度以方便二次接续的操作为宜。
5.线缆引入孔处应进行密封，防止水和啮齿类动物进入机箱。
6.提供一定数量理线环或其它绑扎线配件，方便绑扎线的基本要求。
7.在机箱门内中部合适位置设置卡片插槽用于放置填写分纤情况的纸质表格。
8.适用多种使用场景：室外、室内、挂墙、挂杆、新老楼盘。
9.模塑箱体，安装背板设计，造型美观小巧，安装方便快捷，便于大规模施工。
10.系列化插片可积木化组合，扩容方便，投资节省。
11.皮线光缆采用专用卡槽设计，可带活接头入盒，固定可靠，布放简便效率高。
