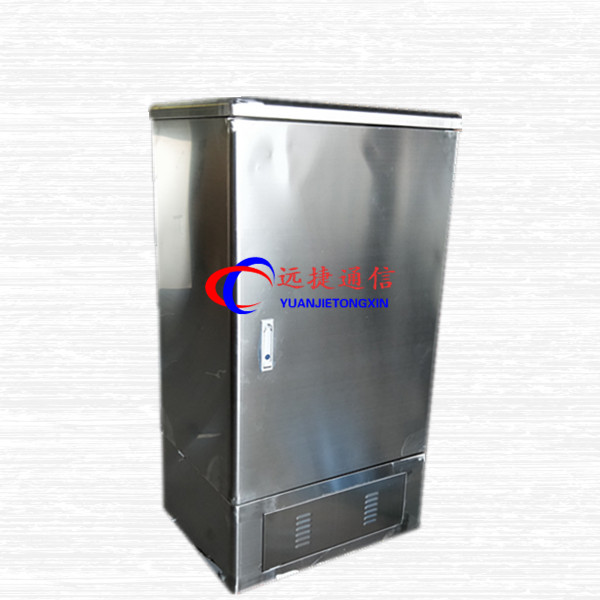

不锈钢光交箱技术指导

SMC光缆交接箱，三网合一箱，光纤配线箱，四网合一箱

ODF光纤配线架，多媒体信息，光分路器箱，光纤束状尾纤，ODF单元箱，，光缆接头盒，光纤终端盒，OMDF总配线架，光纤分纤箱，光纤分纤盒，三网合一光交箱，三网合一配线架

支持订做各种型号机柜和箱子

概 述

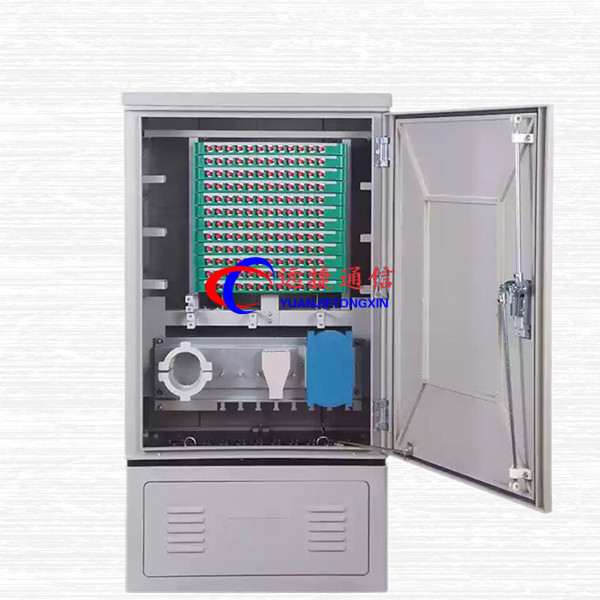

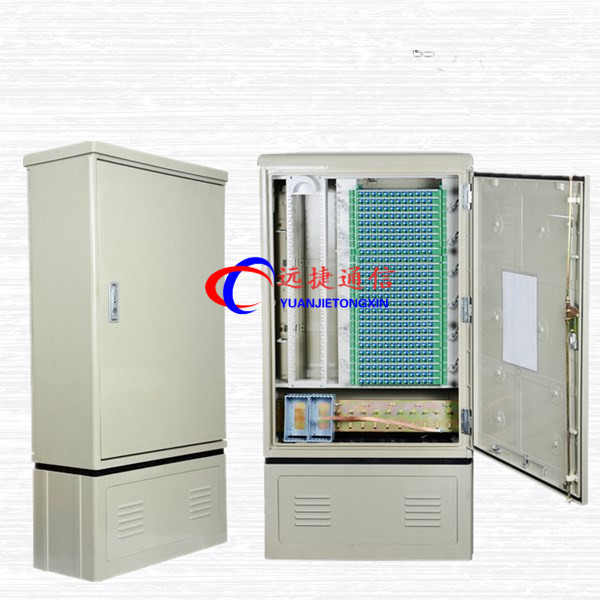

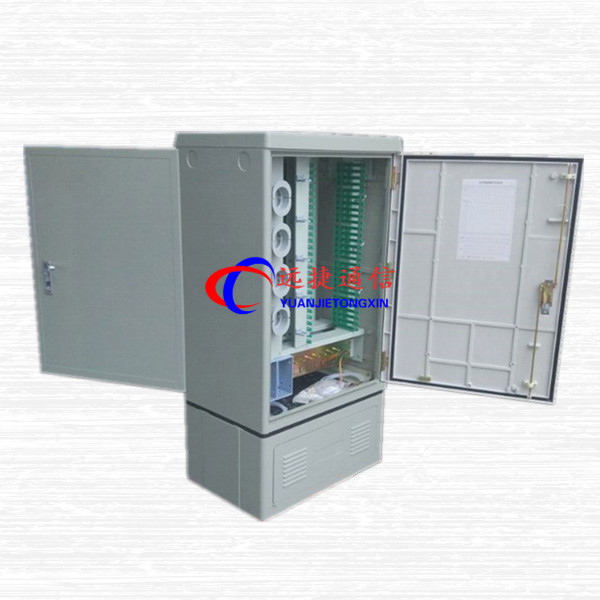

远捷通信光缆交接箱主要用于室外光缆的连接、分配和调度。通过光纤活动连接器和双头光纤跳线将光缆与光缆进行灵活的配接。本产品系列提供安全可靠、灵活机动的光纤及光设备线路管理，适用于各种光通信网络，尤其适合于用户光纤入网工程。
安装（可分成水泥基座安装和配套底座安装）：
一、 预制水泥基座：
1. 水泥基座外型尺寸530mm（长）×290 mm（宽）×200（高），地基中心留310mm×170mm×200mm的进线孔。
2. 预埋地脚螺钉，保证地脚螺钉的中心距440mm×180mm。
3. 将箱体放在水泥基本上，其固定孔与预埋地脚螺钉对齐放置，然后将地脚螺钉锁紧，安装时应使箱体与水泥基座要保持垂直水平。
4. 在已有是你基座的情况下，用4个m12×100膨胀螺钉固定即可。
二、 配套底座安装：
当配套底座安装时，按图示尺寸用4个m12×100膨胀螺钉固定即可。
调试：
安装好的免跳纤光交箱要对其进行调试，交接箱活动部分应转动灵活，插拔可靠和维护方便，装配应具有一致性，坚固无松动，且接地点可靠。
特 点
1、 本设备全天候防护，外壳采用高强度防腐蚀特种合成材料，具有隔热、防水气凝结等特点，并能有效防止雨、雪、虫及腐蚀性气体等任何恶劣环境的影响。

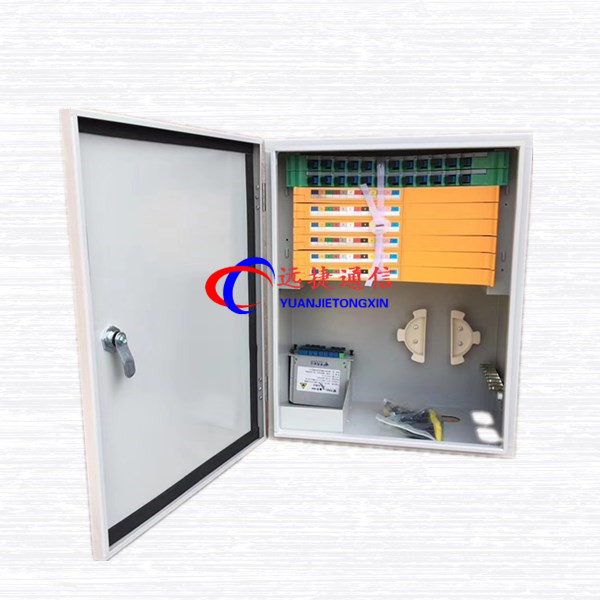

2、 结构设计合理，箱体采用单面单开门，箱体内布线空间大，方便操作和维护。
3、 充分考虑光缆的固定、接地、熔接和冗余光缆的盘绕，使光缆的连接、调度非常方便。
4、 内部光路标识清楚，熔接、盘绕位置明确。
5、 交接箱结构紧凑，安装简便，密封性能极好．
6、 熔纤部分采用一体化熔纤盘，使光缆余纤、尾纤盘绕一体化，方便熔纤操作，且可安装fc、sc适配器。适配器与箱体正面呈30°角，即可保证光纤弯曲半径，又可节省空间，并且避免操作时光束直射人眼。
7、 适用于带状和非带状光缆。
免跳纤光交箱主要技术指标
工作环境
·工作温度：-40℃～+40℃
·贮运温度：-40℃～+60℃
·相对湿度：≤95%（+40℃时）
·大气压力：70kpa～106kpa
免跳纤光交箱技术性能指标
·标称工作波长 1310nm 1550nm
·光纤活动连接器插入损耗（包括重复和互换）﹤0.5db;
·回波损耗：apc型活动连接器≥60db;upc型活动连接器≥50db；pc型活动连接器≥40db.
·接地装置与箱体金属工件之间绝缘电阻﹥2×104mω，试验电质为直流500v。
·耐温性能：在±55℃±2℃环境中放置16小时后，在常态下恢复1小时，性能无影响。
·耐压性能：接地装置由于箱体工作之间耐压大于3000v（dc），1min不击穿，无飞弧。
·防热性能：箱体由特殊材料构成，具有超强隔热性能。
·密封性能：防尘性能：优于gb4208/1p53要求。
防水性能：80kpa水压，±60°角摆冲水管角度，淋水15min，水珠不能进入箱内。
·箱体静电负荷能力：壳盖≥1000n
侧表面≥500n
门铰链≥300n
·抗冲击能力：使用冲击实验台，在x、y、z三个轴向各施加六次
峰值加速度为300m/s2，持续时间为6ms的冲击力，无任何破坏和损伤。
密封条使用寿命：不低于10年。
光纤弯曲半径：光缆光纤在箱内部盘绕时，无论在何处 转弯，其曲率半径﹥40mm。
