分光器，通俗的说，是用于将一根纤芯中的光束，通过物理通道，广播到多个纤芯中。目的是为了提高主干光纤的利用效率，减少主干光纤的对数。

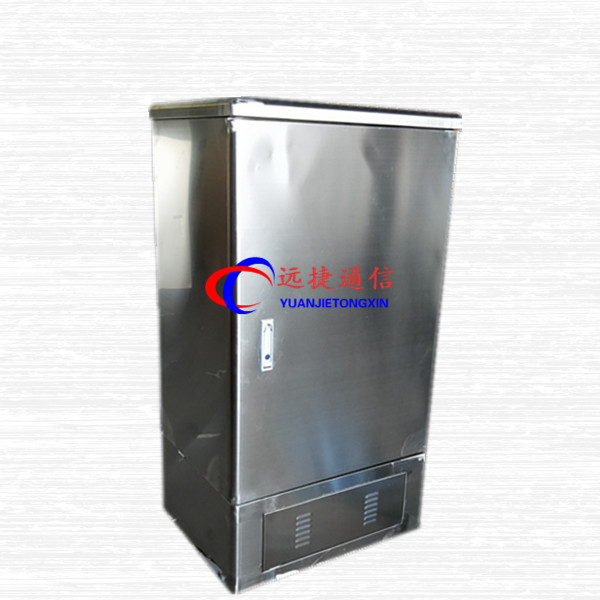

1.外观设计产品的名称:光交箱。2.本外观设计产品的用途:本外观设计产品用于通信系统、电力系统、交通控制系统及有线电视系统用通信网络中的主干光缆与配线光缆的连接、分配及调度。3.外观设计的设计要点:1)设计要点在于产品的形状及表面的凹凸纹理;2)本外观设计产品的底面为不常见，省略仰视图;左视图与右视图完全相同，省略右视图，主视图与后视图完全相同，省略后视图。4.最能表明设计要点的图片:立体图。

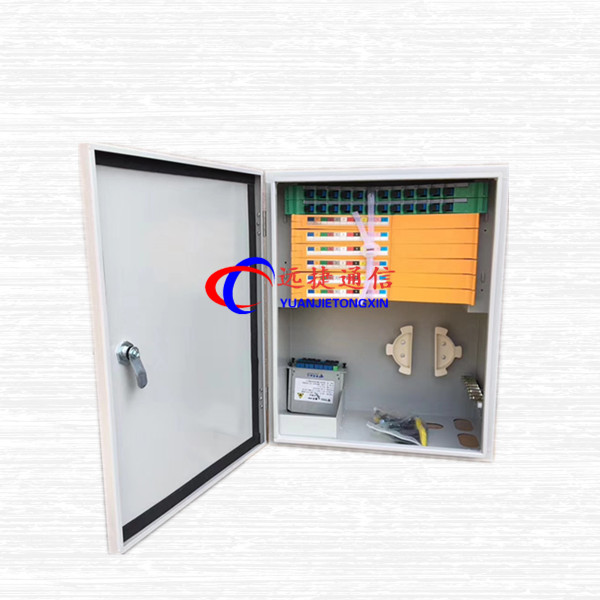

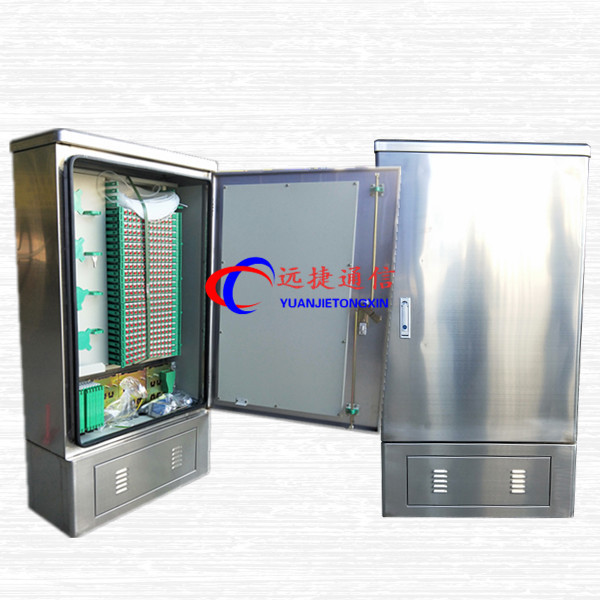

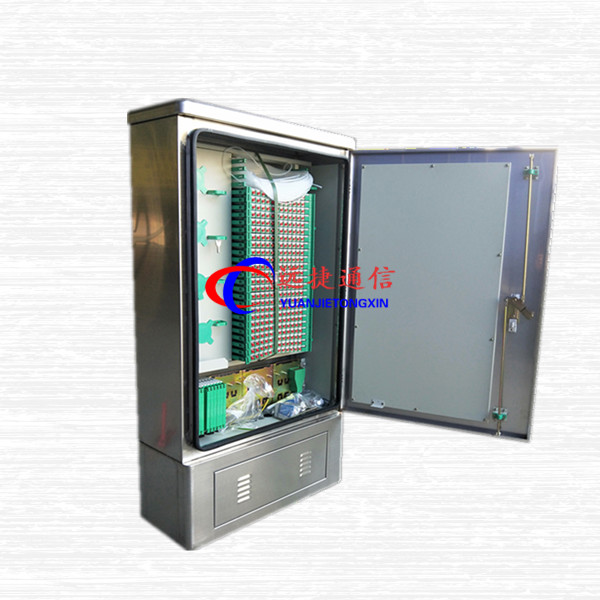

2.一般的光缆交接箱均由:箱体、宁波远捷通信科技有限公司一体化熔接盘、光缆固定板、 挂纤柱几部分组成。

特点

交接箱具有配线、熔接、贮纤、调纤功能，有顽强地抗野外环境的性能，并能抵受剧烈的气候变化和恶劣的工作环境，箱体密封性能良好，宁波远捷通信科技有限公司防护等级达IP65级要求。

箱体可为前开门或前后开门，箱内有充足的布纤、贮纤空间，有足够的绕线盘、挂线钩，方便用户操作。

模块化设计，布局合理，功能多，密度大。

采用防盗门锁形，安全可靠，具有良好的防破坏功能。箱体有灵活的进出光缆结构和灵活的内连接结构。

可采用FC或SC型适配器，适配器40°斜角，可避免弧光直射人眼。

光缆加强芯根据客户需要，也可采用光缆固定罩壳形式，适用于普通和带状光缆。

接地方式:箱体共有两层地，一层为保护地，光缆加强芯与保护地相接。另一层为机架地，该两层地之间互不相通，分别通过各自的接地线通向机房大地。

在箱体内设有专门的光缆直通熔接区，两端光缆在直通熔接区内连通。

箱体底部高、空间大，便于光缆引入时有更大的曲率半径，安装操作施工方便。

机架有良好的接地系统。

机内塑料件采用阻燃材料。

按材质分类，可分为IP65级不锈钢和不饱和聚酯玻璃纤维增强材料(SMC)。

按容量分类，光缆交接箱主要有48 芯、72芯、96 芯、144 芯、288 芯、360芯、576 芯几种。

使用条件

工作温度:-40℃~+60℃

相对湿度:≤95% (+40℃时)

大气压力:70~106Kpa

贮运温度:-40℃~+60℃

防潮防雨防尘防盗符合 YD/T988-1998标准

绝缘电阻:接地装置与箱体金工件之间的绝缘电阻应不小于2x104MΩ,试验电压为直流电500V。

耐电压水平:接地装置与箱体金工件之间的耐电压水平应不小于3000V(直流电)1min不击穿无飞弧。

光纤连接器损耗(含插入、互换、重复性)不大于0.5dB。光纤连接器回波损耗:PC型≥40dB UPC型≥50dB APC型≥60dB

光纤连接器插拔耐久寿命>1000次

箱体各表面能承受与表面垂直的压力大于980N，箱门打开后，在最外端应能承受的垂直压力大于200N
