光交箱（光缆交接箱）图文讲解

产品规格：1030*550*310、1450*750*320、1450*750*540、1450*750*540、1450*750*320、1450*750*540
产品容量：72芯、96芯、144芯、288芯、360芯、432芯、576芯、648芯、720芯、864芯、960芯、1152芯
产品材质：SMC/不锈钢/冷轧板光缆交接箱

中国移动<中国联通<中国广电<中国电信<优质供应商 广电

光缆交接箱（又称：光纤交接箱/光交接箱/光交箱/交接箱）

类型：常规-无跳接

安装：室外落地式-挂壁式-架空式特点

光缆交接箱是一种为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备。光缆引入光缆交接箱后，经固定、端接、配纤以后，使用跳纤将主干层光缆和配线层光缆连通。

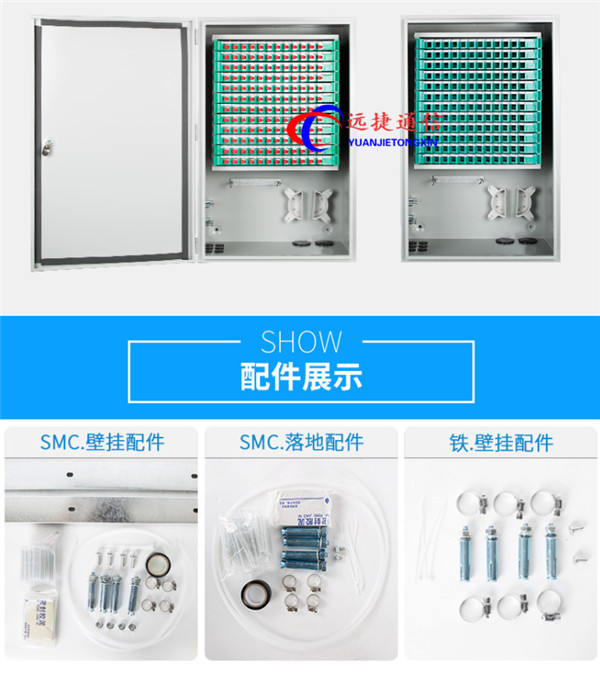

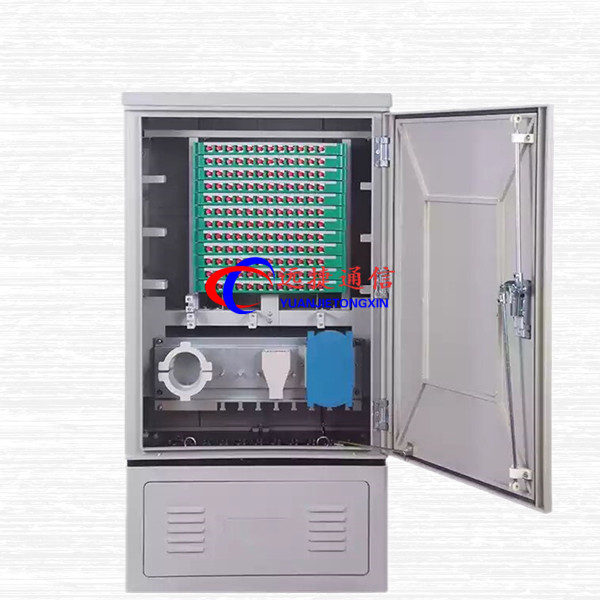

  光缆交接箱的外观
a) 楼道（室内，外）光纤分纤箱箱体应完整，各塑料件无毛刺、无气泡、无龟裂、无空洞、无翘曲、无杂质等缺陷，热变形温度≥85℃，满足线路使用寿命15年要求。
b) 楼道（室内，外）光纤分纤箱箱体其内部金属板材采用Q235冷轧板，厚度不小于1.2mm,表面镀锌处理，箱体上下安装板采用Q235冷轧板，厚度不小于2mm,，采用镀锌后喷塑处理。 室外型另配置抱杆安装铁件，采用不锈钢或铁附件热镀锌处理。
c) 采用喷塑处理的金属结构件，其涂层与基体应具有良好的附着力，附着力应不低于标准表1中的2级要求。表面光洁，色泽均匀，不存在起皮、掉漆、锈蚀等缺陷，无流挂、划痕、露底、气泡和发白等现象。
d) 楼道（室内，外）光纤分纤箱相关配件采用的非金属复合材料（塑料），燃烧性能应符合中的规定，
e) 楼道（室内，外）光纤分纤箱表面涂层的颜色按色谱：中灰（同类色参考潘通-中灰445，亚光色）。
f) 光纤配线箱箱体正面左上侧必须有中国联通LOGO 标志，颜色为红色，并按中国联通商标同比例缩放。
g) 光纤配线箱箱的表面颜色宜便于识别和标识，并与环境相协调。
h) 箱内工作单元表面颜色必须便于识别和区分，可以采用与箱体或周围环境景色相协调的颜色。
i) 箱体正面只能有中国联通的标志，厂家标志不允许在箱体正面出现
   光缆交接箱种类：
1.按照传输性能、距离和用途的不同，光缆可以分为用户光缆、市话光缆、长途光缆和海底光缆。
2.按照光缆内使用光纤的种类不同，光缆又可以分为单模光缆和多模光缆。
3.按照光缆内光纤纤芯的多少，光缆又可以分为单芯光缆、双芯光缆等。
4.按照加强件配置方法的不同，光缆可分为中心加强构件光缆、分散加强构件光缆、护层加强构件光缆和综合外护层光缆。
5.按照传输导体、介质状况的不同，光缆可分为无金属光缆、普通光缆、综合光缆（主要用于铁路 专用网络通信线路）。
6.按照铺设方式不同，光缆可分为管道光缆、直埋光缆、架空光缆和水底光缆。
7.按照结构方式不同，光缆可分为扁平结构光缆、层绞式光缆、骨架式光缆、铠装光缆和高密度用户光缆。
   光缆交接箱的用途
1、本设备为光纤接入网中主干光缆与配线光缆节点处的接口设备，可以实现光纤的熔接、终端、存储以及调度等功能。
2、光纤的分配和调度均在正面进行，光缆、尾纤、跳纤的进出线各自独立，互不干涉，操作十分方便。
3、采用抽屉式托盘结构，集熔接与终端为一块托盘，托盘可单独抽出施工，熔接与成端在同一层面操作，不需翻转，操作十分方便。
4、适配器右向倾角安装，保证了跳纤的曲率半径，避免激光灼伤眼睛，使光纤连接头的操作方便、安全，且适配器可拆卸，给维护带来便利。
5、设备采用光缆分支器部件使光缆的固定、开剥、接地等操作更加便利可靠，当外缆引入时，光缆分支器部件可单独拿出施工，操作便利。
6、引入光缆后，用附件中的密封止水胶将光缆孔堵死。此密封止水胶遇潮气后会膨胀，使密封效果*。
7、箱体防护等级达到标准中IP65级要求。

塑料ABS光缆分纤箱系列产品

一．小尺寸塑料12芯光缆分纤箱

产品图片：

1.     产品尺寸：230*210*70mm。产品销售价格50元

2.     产品材质：塑料ABS合金料加PC阻燃剂

3.     产品关键词：塑料光缆分纤箱，塑料光纤分纤箱，塑料光纤配线箱，塑料光纤楼道箱，塑料光纤箱，塑料室外分纤箱，室外分纤箱，室外光缆分纤箱，室外光纤配线箱，室外光缆交接箱，室外楼道箱，光纤宽带箱，网络宽带箱，网络配线箱，光纤分纤箱，壁挂式光纤分纤箱，抱杆式光纤配线箱，以上关键词前面可以加12芯，塑料，抱杆，壁挂，室外，ftth,光纤入户，低价小尺寸，等词随意组合

一、概念

GPX-12型光纤配线箱FTTH光网络中的客户端配线设备，主要用于光传输终端的成端熔接、分光、配线输出等功能，能有效的对光缆进行终接、保护及管理，为光网络传输过程中的必要设备。

二、产品特点

2.1本产品有工程塑料阻燃ABS盒聚碳酸脂材料混合经造后高温住塑成型，有塑料中的合金钢美称，产品外形线条流畅，抗冲击能力强，防护能力可达IP55级。

2,2本产品为多用途配线设备，既能当光分线箱使用也能当光分器箱使用，操作方便灵活。

2.3采用独特的防盗锁设计，箱体开闭灵活，防护性能良好。

2.4采用独特的活动铰链结构，施工时能方便的将箱盖卸下、装上以利用于溶接配线工作。

2.5采用翻板式结构，能高密度的配置端口和分光设施。

三、使用方式

3.1分线箱式使用：当不用分光方式工作时，采用24只SC型适配器作为连接器使用，输入输出光缆每边成端24个SC插头完成光路连通盒分配工作。

3.2光分路器箱使用方式一：当需要使用盒式光分路器盒时，科将1分16或1分32的盒时光分器置放于盒底的盘纤系统中固定，即可作为光分路箱使用。

3.3光分路器箱使用方式二：当需要使用插片12芯ABS塑料分纤箱批发 供应PLC盒式光分箱 光分路器楼道箱批发式光分路器时，可将1分8的插片式光分路器1个或2个插入翻版正面的卡盒中固定，既可作为光分路器箱使用。

3.4光分路器箱使用方式三：当同时需要使用盒式、插片式光分路器时，可将盒式光分器置放在下层而将插片式光分路器置放于上层使用。

四、安装和使用

4.1安装方法：将箱体打开，取下箱盖，从附件包中去出塑料膨胀钉3套，在指定位置打好墙孔，放入螺栓，从底盒正面用3个螺钉拧紧即可。

4.2布放光缆：

a尾纤于室外光缆开剥50mm左右后热熔接；

b将热熔接后的热熔管放置在翻版反面熔接卡槽上；

c将室外光缆钢芯线固定在盒底加强芯固定位上，将防水锁头锁紧；

d将适配器放置子中间翻版适配器卡位上尾纤熔接室外光缆后，插头卡在适配器内；

e用户皮线光缆采用快速连接器链接时，拉出皮线光缆黑色进缆堵头，把皮线光缆穿入箱体，箱内皮线光缆预留一定的长度盘在盒底盘纤挂耳内，装上快速连接接头即可。

f未布缆的进缆孔用光缆堵头封住，防止灰尘进入盒体。

五、环境条件：

1、工作温度：—40°~+60°C;

2、相对湿度：93%（at+40°C);

3、大气压力：62kpa~101kpa(近似海拔0~5000米）

4、插入损耗：≤0.35dB；

5、回拨损耗：≥50dB；

6、插拔耐久性能：＞1000次

7、绝缘电阻：≥1000MΩ/500v(DC)

8、耐压：＞3000v(DC)/1min不击穿，无飞弧。

安装孔距：本箱体采用3点固定方式，上方2点、下方1点，按装简洁方便，上下方直线距离为307毫米，左右之间水平距离为197毫米。
