288芯光纤总配线架图文详细介绍

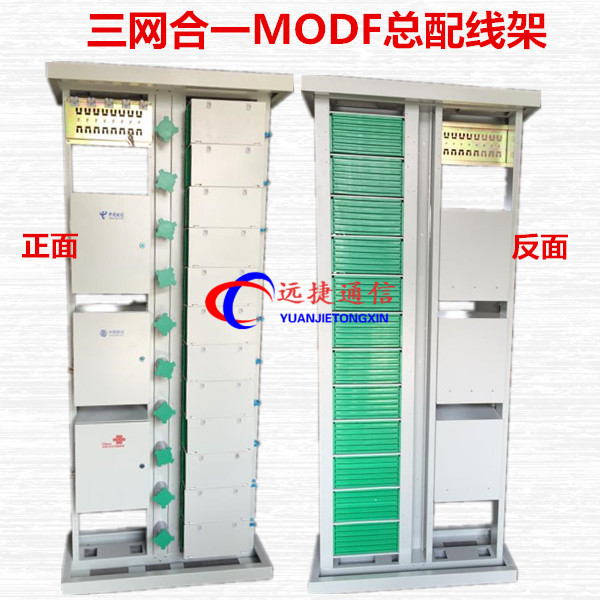

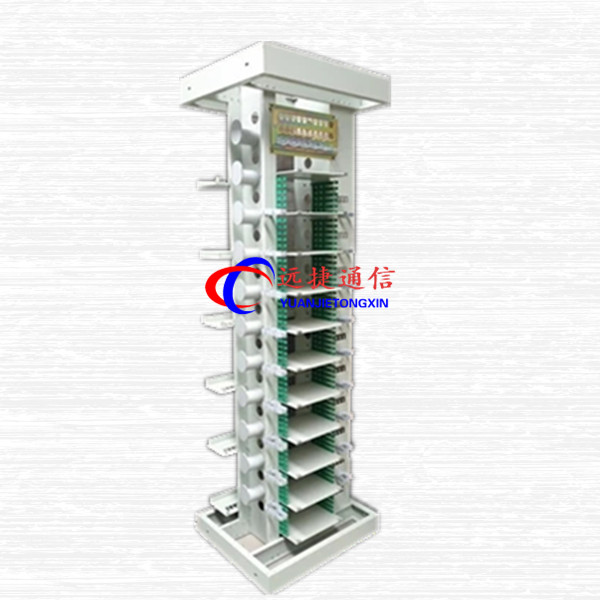

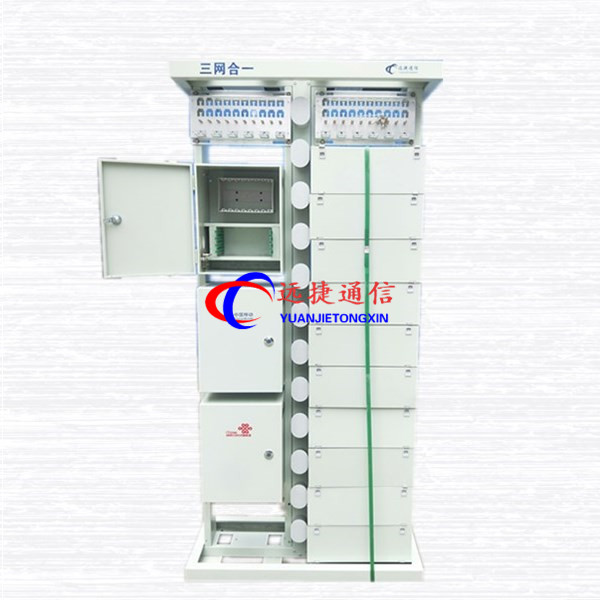

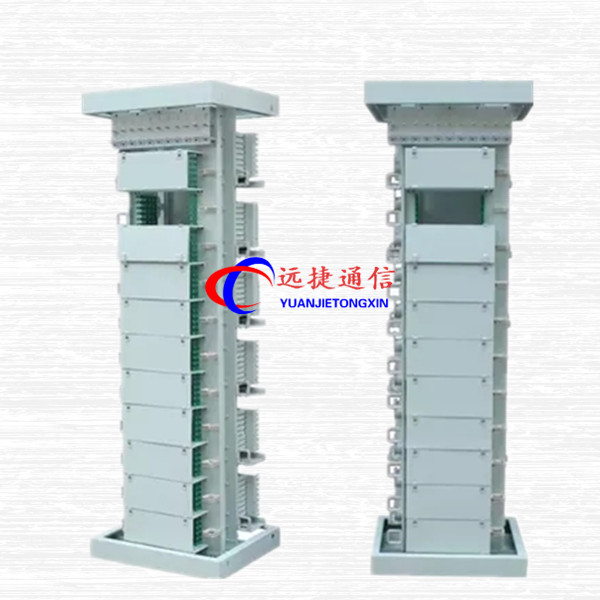

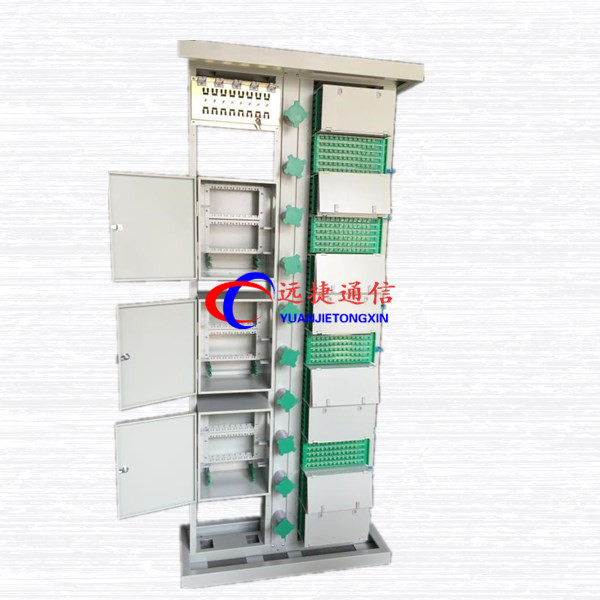

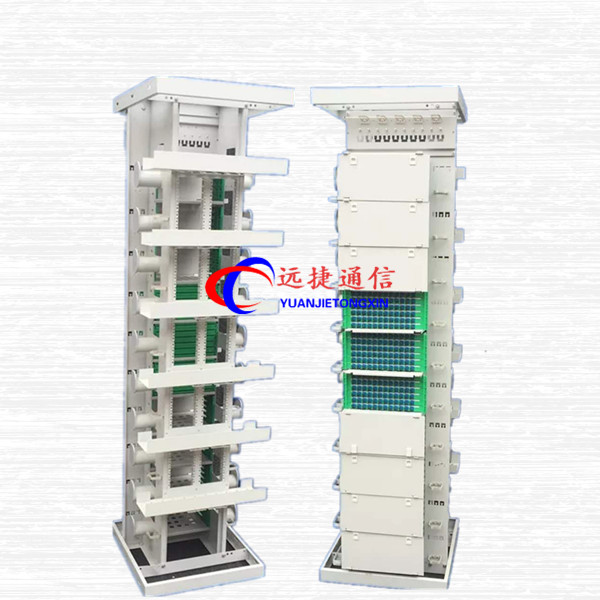

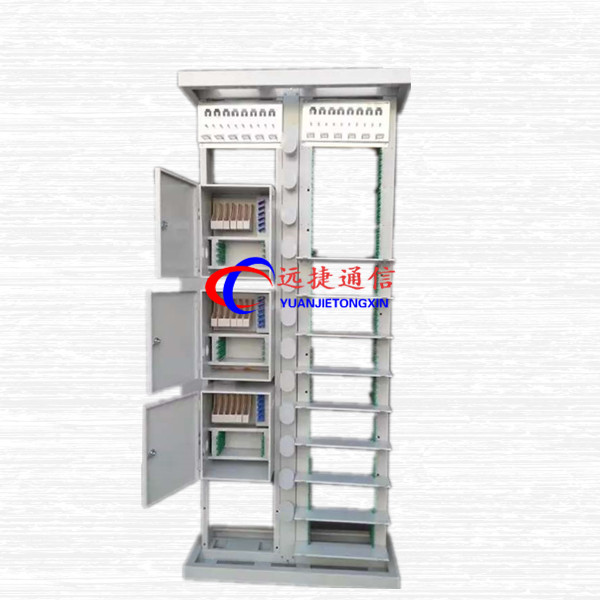

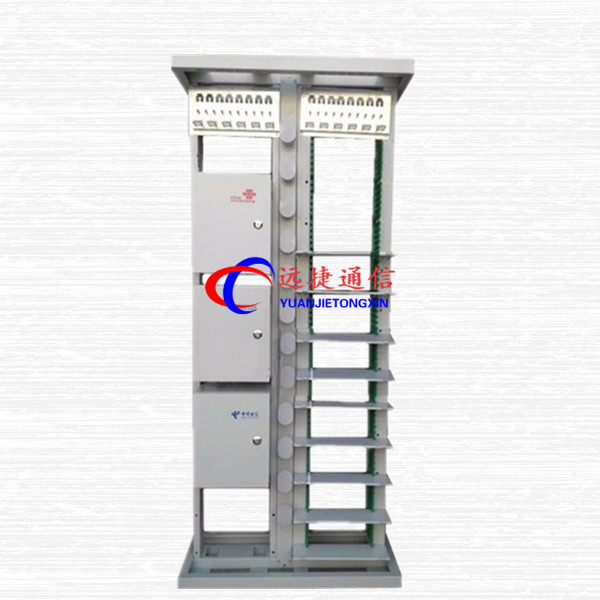

【产品型号】：YJ-MODFJ-720X

【产品规格】：YJ-MODFJ-720X型：144芯、196芯、216芯、288芯、360芯、432芯、480芯、576芯、684芯、720芯、864芯、1152芯、1200芯、1440芯.

【生产厂商】：宁波远捷

【产品颜色】：灰白色

【产品材质】：冷轧板材质.不锈钢

【安装类型】：室内落地式、三网合一型、开放式、

【产品配置】：常规可配SC，FC,LC，ST束状（带状）尾纤，

【免费印字】：中国电信，移动，联通，联通，广电，铁通，长城宽带，

OMDF的功能多样化。室内F光纤总配线架、机房F光纤总配线架、广电光纤总配线架、光纤总配线架又称光纤配线柜，是用于光纤通信网络中对光缆、光纤进行终接、保护、连接及管理的配线设备。在本设备上可以实现对光缆的固定、开剥、接地保护，以及各种光纤的熔接、跳转、冗纤盘绕、合理布放、配线调度等功能，是传输媒体与传输设备之间的配套设备。

一 建设背景

 近年来，随着光进铜退、光纤到楼、光纤到户的快速推进，接入网建设已经迎来了以FTTx为主的光纤接入时代，大量接入光缆汇聚至OLT、传输、数据等不同机房，机房内的光缆成端数量不断增加，光跳纤的数量也日益增大，对光跳纤的管理及灵活调度的需求也进一步提升， 但受传统ODF架自身跳纤管理能力、可扩展性的限制，主要造成以下几方面问题：

1. 管理混乱

 现有进局光缆分布在各个专业机房，且都设置有ODF光配线架，多数业务都需要2个以上专业机房跳纤才能实现，机房之间光缆用量较大，走线及跳纤混乱，无法实现统一管理，不便于调度和维护。

2. 界限不清

传统的ODF架“小而全"的布局结构，模糊了建设和维护的界面，容易造成跳纤的反复缠绕，不利于灵活调度，不适合更大容量的建设。

3. 层次不清

接入层光缆和中继层光缆成端在同一ODF架内，接入层光缆的频繁施工、维护不能保障中继层光缆安全性，存在隐患。

随着接入网光纤化战略的进一步推进，以上问题会日趋严重。为此，今后在机房规划建设中应考虑安装光纤总配线架（OMDF），用以汇聚海量的接入光缆，逐步解决维护、管理、安全等问题。

众所周知，由于高宽带的消耗导致数据和传输所需大量的存储空间，因此电信和数据通信网络对较高速度的需求正以每年30%的速度快速增长，鉴于此，常规低速率网络升级至40G或者100G已成为必然趋势，那么如何进行高效的网络升级呢？本文中宁波品悦（PINYUE)将详细介绍如何通过使用40G MTP-LC光纤配线架来实现10G向40G网络的升级。

什么是40G MTP-LC光纤配线架？

40G MTP-LC光纤配线架适用于10G以太网、40G移动网络以及光纤通道和高端数据中心，它的前面板可提供48个双工LC接口，后面板可提供12个MTP接口，并且IU高度的40G MTP-LC光纤配线架可容纳多达96芯光纤。

通常来讲，在40G网络中，需要将每个40G QSFP 光模块通过4个双工LC连接器与4个SFP 光模块连接。因此，为了使40G连接更加简单和稳定，40G MTP-LC光纤配线架上的接口分为12组，每组具有4个双工LC接口，可以更加轻松地实现40G连接，连接详情如下图所示。

40G MTP-LC光纤配线架的前面板端口

40G MTP-LC光纤配线架作为一种理想的配线解决方案，具有节省空间/成本、提升布线密度、方便管理、灵活性强以及保护光纤跳线免受损害等多种优点，还能够使您的网络轻松实现10G至40G网络的升级。

40G MTP-LC光纤配线架如何实现4x10G LC布线？

40G光模块可以支持4x10G的光信号传输模式，因此它可以与现有的10G光模块兼容。40G MTP-LC光纤配线架的后面板有12个MTP接口，其中有8个传输接口和4个双工接口（4个发送和4个传输），这些接口都通过MTP光纤跳线和交换机上的40G光模块相连，而对于前面板的连接，我们可以从12组（48个）LC接口中选取1组（4个）LC接口，并且通过LC双工光纤跳线和交换机上的10G SFP 光模块相连 。因此，40G QSFP 光模块可以通过40G MTP-LC光纤配线架与10G SFP 成功连接。40G MTP-LC光纤配线架的MTP-LC布线结构

40G MTP-LC光纤配线架的使用效果如何？

40G MTP-LC光纤配线架可以将12芯的40G MTP-MTP主干光纤跳线和48芯的10G LC双工光纤跳线相连，因此，一个1U高度的40G MTP-LC光纤配线架可以实现480G数据传输。重要的是，40G MTP-LC光纤配线架以线缆管理成品的方式呈现，能够简化布线流程，并在有限的机架空间内提供更高的线缆容量。

10G至40G的单模和多模布线解决方案
