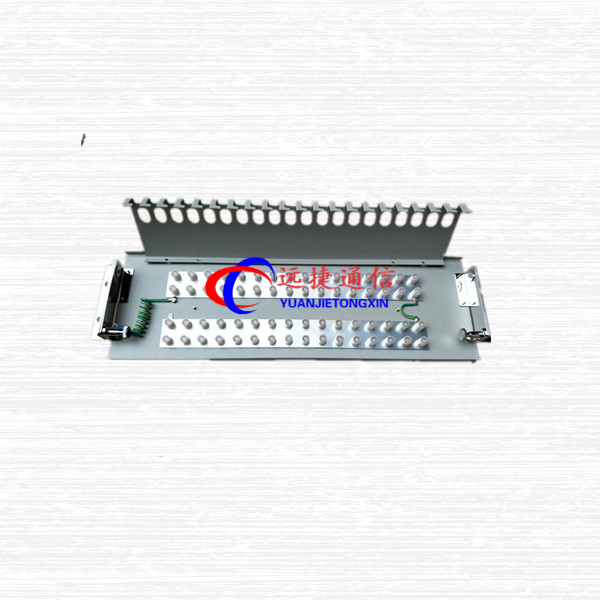

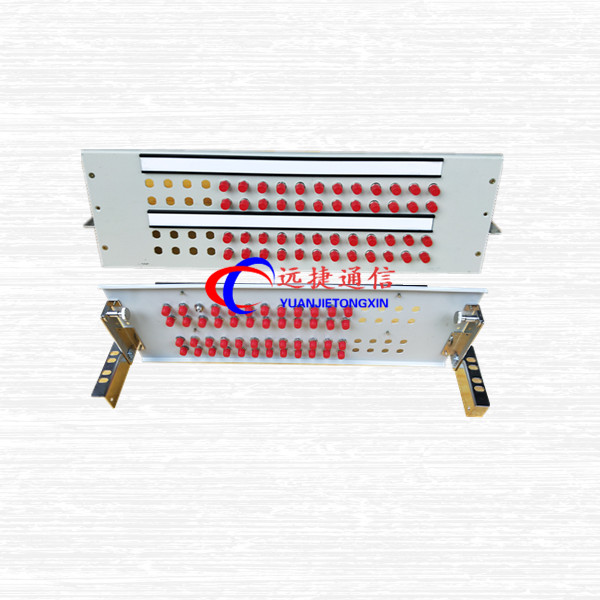

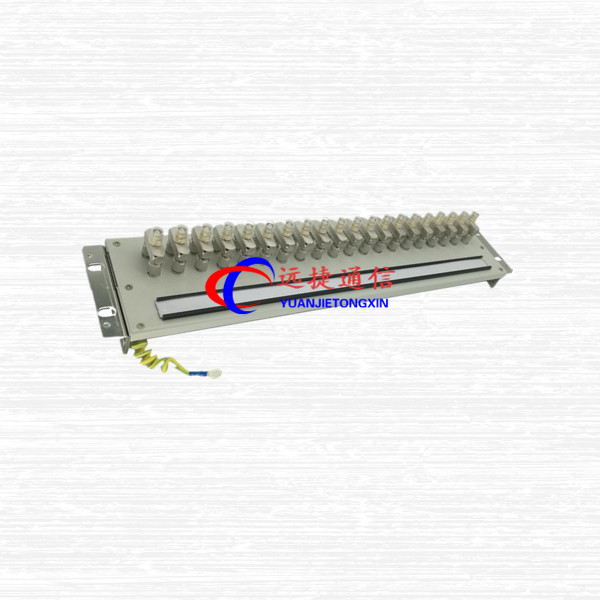

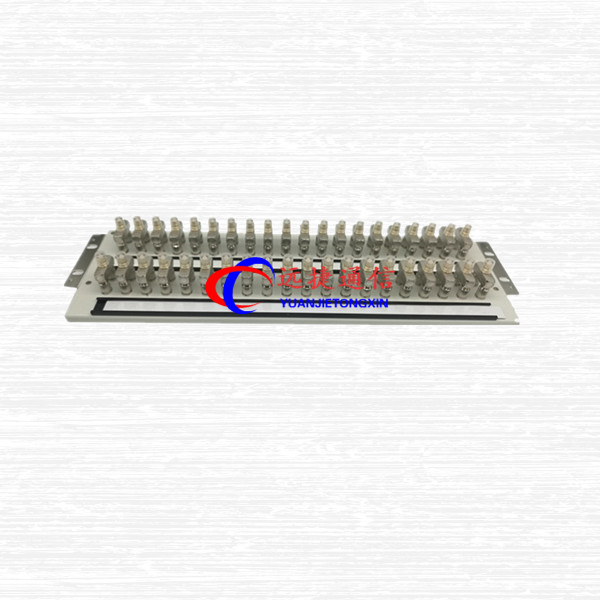

数配单元体说明

1. 使用射频电缆连接器L9（西门子接插件） ，

单元体容量有8系统，10系统，16系统，20系统,21系统有电缆标识。

结构尺寸：19〞标准安装尺寸（安装孔距465mm）

21〞标准安装尺寸（安装孔距515mm）

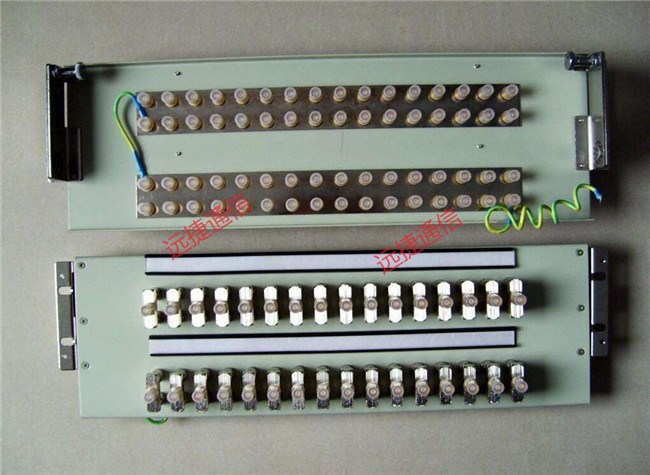

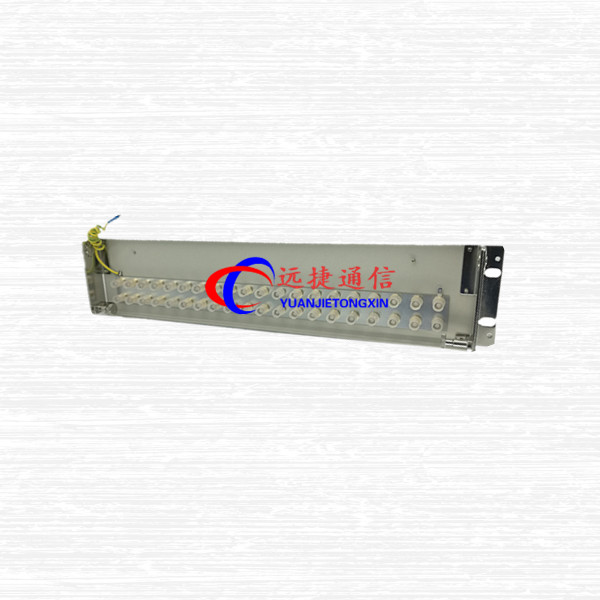

2.单元体旋转机构有2种：360度旋转机构和90度带自锁机构旋转装置

见附图，90度旋转机构带走线槽

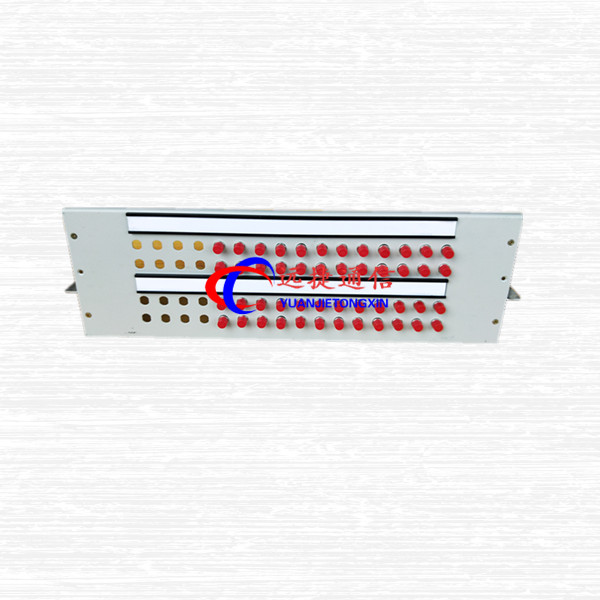

3.我公司同时可提供以下型式接插件的单元体：L9BNC CC4等

4．各项指标均符合行业标准

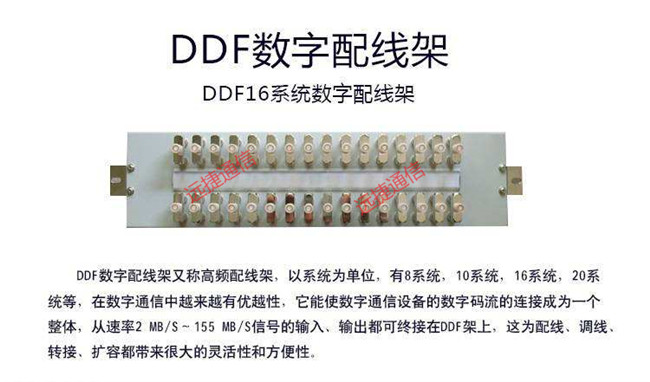

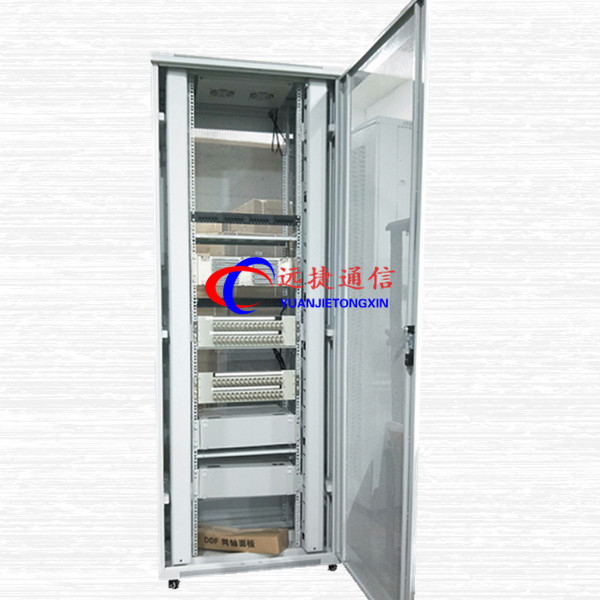

DDF数字配线架产品特点

 系列众多：西门子、AT&T、富士通、NEC等制式；75、120欧姆等不同阻抗系列、各种柜架体等多种组合供客户选择；

性能方面：严格的结构设计、优质的金属、非金属材料、标准镀金以及精湛、严格的工艺确保产品的性能稳定、可靠；

管理方面：完整科学的的线缆结构，无论中间走线、两侧走线、前后跳线、架间跳线均更符合您的使用习惯，操作更加方便；

细节方面：完整的接地系统、多样的固定方式、90度旋转的单元体等细节完美的设计，确保客户使用更加方便。

依据标准远捷通信公司生产的DDF产品是参照国内外同类产品的优点，严格遵循各种行业标准：

1. YD/T779-1999 《数字配线架》

2. YD/TP43-1998 《外导体、内径为5.6mm、3.8mm及2.8mm射频同轴连接器技术要求和体验方法》

DDF数字配线架技术指标

1．环境要求：

1) 工作温度： -5℃～+40℃

2) 贮存温度: -25℃～55℃

3) 工作相对湿度: ≤85%（+30℃）

4) 贮存相对湿度: ≤75%

5) 大气压力： 70KPa～106Kpa

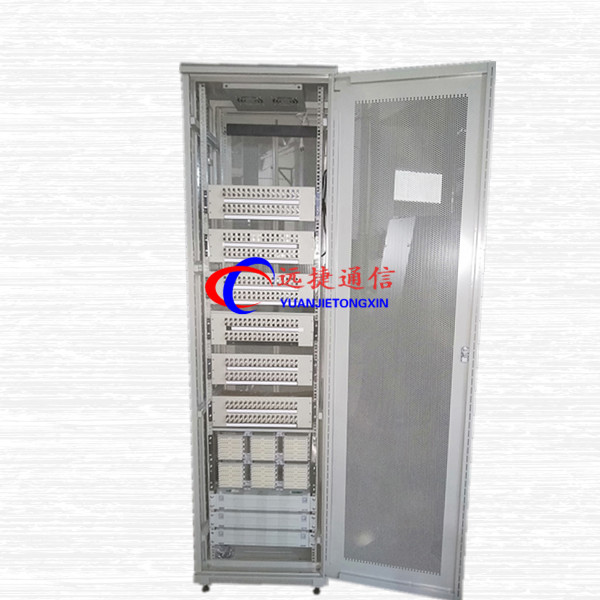

2．设备机架：

1) 机架高度：2000mm、2200mm、2600mm

2) 机架材料：铝型材

3) 进缆方式：上进缆、下进缆

4) 操作方式：全正面操作

5) 机框颜色：世纪黄、电信灰

6) 接地方式：铜条

3．同轴连接器：

1) 特征阻抗：75Ω

2) 工作速率：2Mb/s、8 Mb/s、34Mb/s、140 Mb/s、155 Mb/s（部分制式除外）

3) 绝缘电阻：>1000MΩ（500VDC）

4) 抗电强度：≥1000V（50HzAC）/min，不击穿、无飞弧

5) 接触电阻：外导体≤2.5mΩ（压接），内导体≤10mΩ

6) 介入损耗：≤0.3dB (50KHz～233MHz)

7) 回波损耗：≥18dB (50KHz～233MHz)

8) 回线间串音防卫度：≥70dB(50KHz～233MHz)

9) 拉脱力：>50N

10) 连接器寿命：≥1000次

11) 材料：黄铜、铍青铜

12) 同轴连接器镀金厚度：≥2um
