ODF光纤配线架配置图文详解

FTTH 接入层光纤分配架，ODF光纤配线柜详细介绍图文并茂（ODF配线柜容量：288芯、576芯、648芯、720芯、864芯）　（Fiber　Optic　Distributionframe），又称光纤配线柜，是用于光纤通信网络中对光缆、光纤进行终接、保护、连接及管理的配线设备。在本设备上可以实现对光缆的固定、开剥、接地保护，以及各种光纤的熔接、跳转、冗纤盘绕、合理布放、配线调度等功能，是传输媒体与传输设备之间的配套设备。 宁波远捷通信设备有限公司专业生产制造厂家，本公司主要产品有：三网合一配线柜、三网合一配线架、三网合一光纤配线柜、三网合一光纤配线架、光纤配线架、光纤配线柜、ODF光纤配线架、ODF光纤配线柜、三网合一光纤分纤箱、三网合一箱、三网合一光缆交接箱、光纤分纤箱、光分路器箱、光缆交接箱、直插盘光纤配线架、四网合一箱和入户信息箱等。 ODF光纤配线柜, ODF光纤配线柜

ODF光纤配线柜前言 大局所，少机房---网络集中化维护，节约维护成本，提高维护的规范水平和维护质量，改善客户响应速度。 这是现代通信系统对机房管理的要求。 随着FTTX的大规模建设，机房的光配线产品越来越要求具有高密度，灵活配线等功能，方便管理和维护。 几千芯甚至几万芯的光纤在机房的配线如何处理？ 对光纤的有效管理和保护提出了更高的要求。 架内跳线、架间跳线如何处理？ 设备尾缆长度计算任何确保准确？ 设备尾缆布线保护如何处理？ OLT放置在局端机房,出局光缆越来越多。 线路测试如何处理？ 机房人员培训如何处理？ 为此，提出了光总配线架（OMDF）的概念 传统ODF机架的平面跳纤管理和大容量机房的立体跳纤管理的对比 光总配线架（OMDF）是光接入网中重要的一环，类似于现有电缆配线架（MDF），光总配线架，主要采用传统MDF式的线缆管理方式，即直列模块部分为外线侧，提供室外光缆固定、汇流、熔接与终端功能，横列模块部分为内线侧，提供室内光纤光缆的终端、调度、测量与管理功能。 安装了光总配线架机房的场景 OMDF产品综合了传统“光纤配线架”及“中间配线架”，完成以下功能： 光缆的引入、固定及开剥保护、光纤的熔接及保护、尾纤的储存、跳纤的储存及管理、光纤的固定连接及交叉连接等功能；同时能根据客户的要求安装光分路器、波分复用器等增值模块单元。 完成传输线路端光纤熔接配线架光纤路由与设备端的各类光设备光纤路由之间的线路分配的功能，同时能完成线路端和设备端的跳线富余长度的存储功能。

ODF系列光纤配线柜

1 概述

1.1 本规范书适用于PY-ODF系列光纤配线柜的结构设计、性能及技术指标、安装和调试等方面的技术要求。

1.2 本规范书未对一切技术指标及细节作出规定，也未充分引述有关标准和规范的条文。

2 产品说明与技术参数

2.1 产品名称：光纤配线柜

2.2 产品组成：钣金柜体、光缆引入固定开剥装置、熔配单元、皮线光缆引入固定装置、适配器、集成尾纤等附件

2.3 结构特点说明：

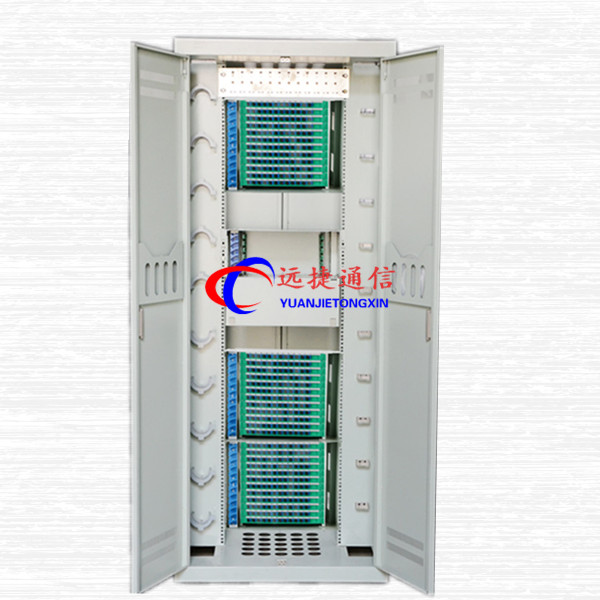

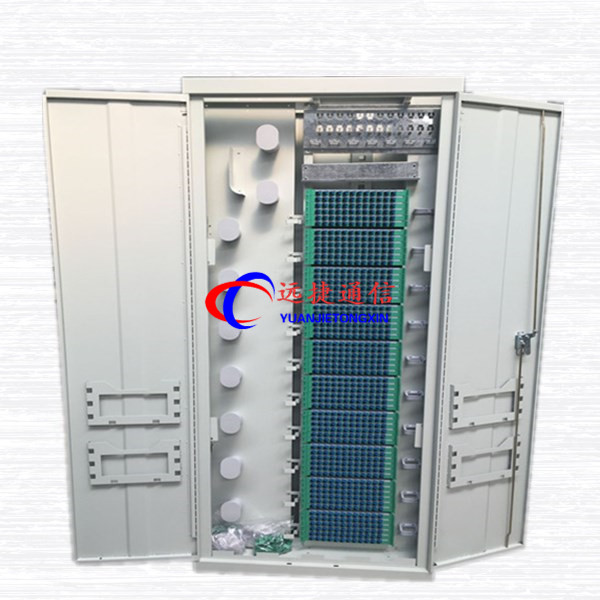

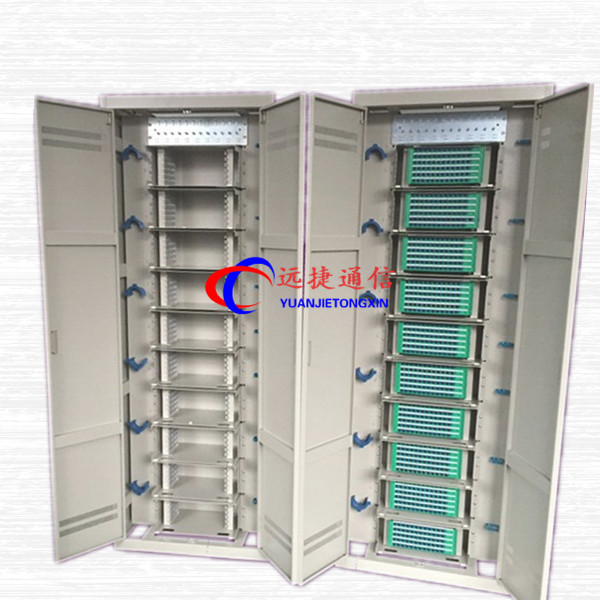

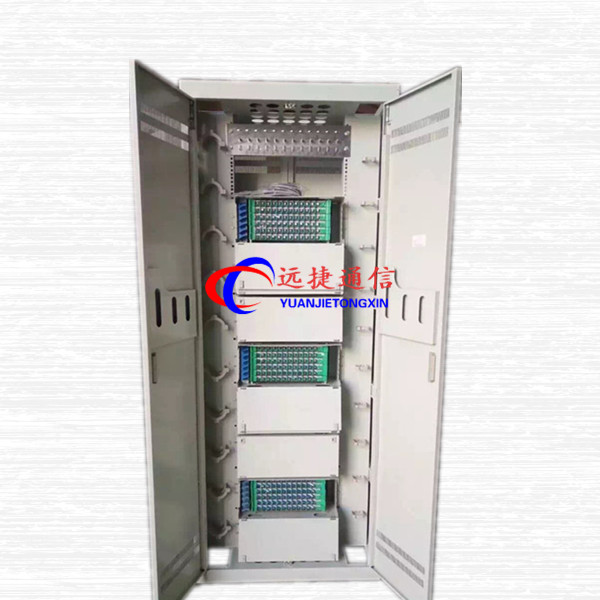

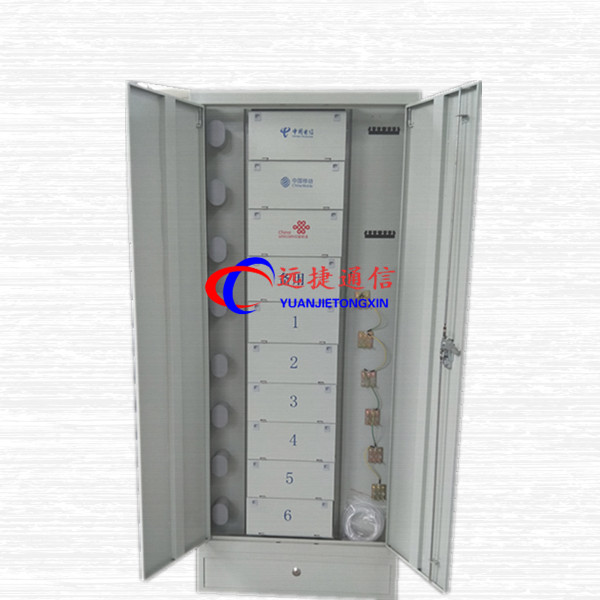

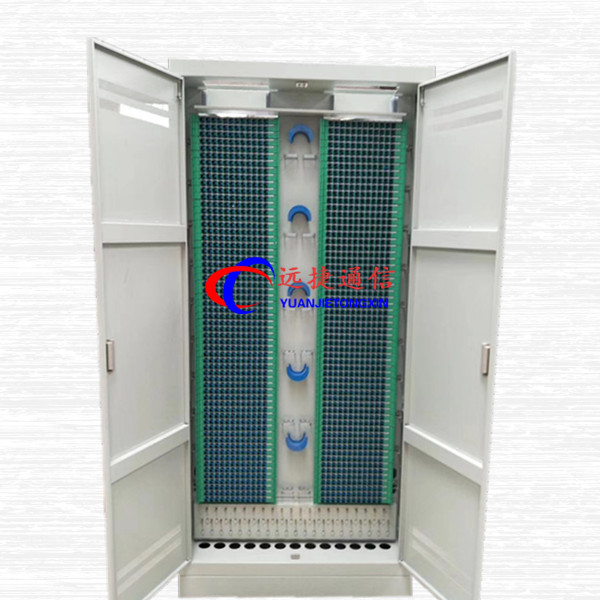

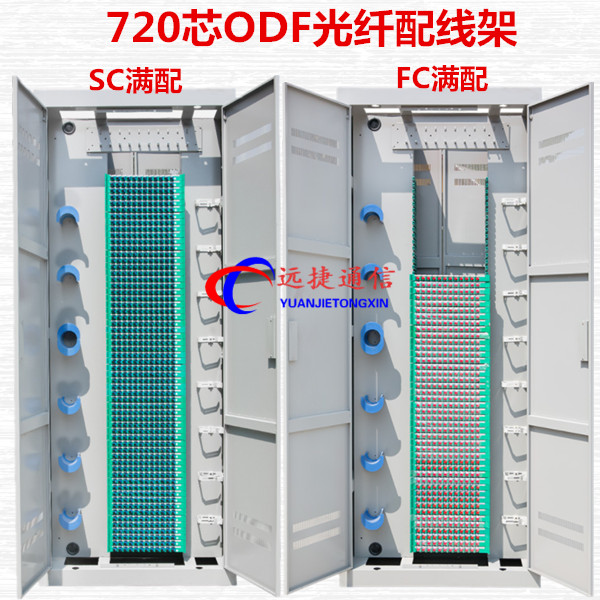

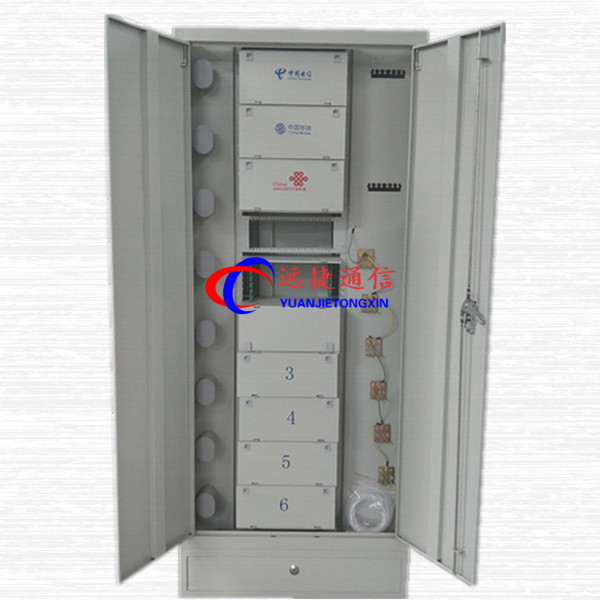

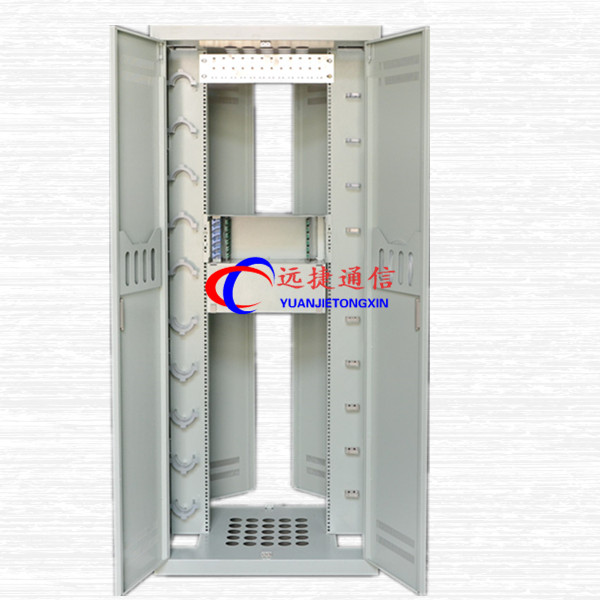

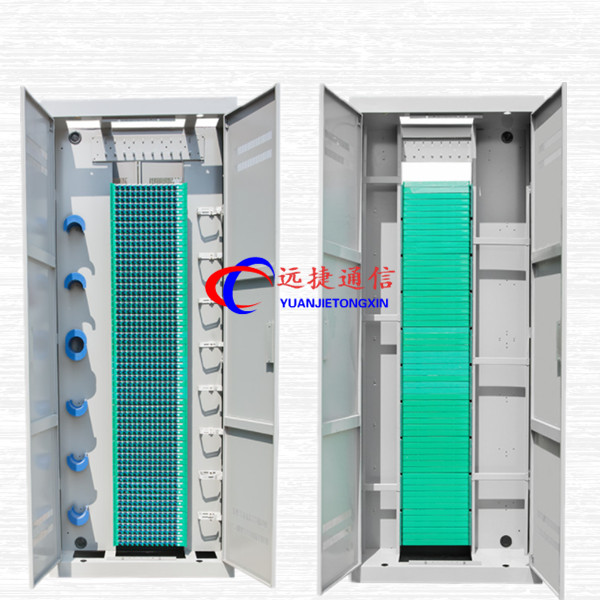

光纤配线柜外形尺寸为 800（宽）×2600/2200/2000（高）×400mm（深）

模块化设计，容量大，密度高；

足够的光缆引入空间及固定位置，满足多根、小芯数光缆引入的要求；

适配器安装倾斜 30°角，避免弧光直射入眼并保证光纤弯曲半径；

可满足不同环境的安装要求；

完善的接地装置、安全可靠；

走纤路由标识清晰、完善，方便维护与管理

2.4 进缆方式：可采用上进上出，上进下出，下进下出，下进上出。

2.5 依据标准：产品应严格遵循以下行业标准

YD/T778-2006 《光纤配线架》

YD/T895-1997 《SC/PC 型单模光纤活动连接器技术条件》

YD/T826-1996 《FC/PC 型单模光纤活动连接器技术条件》

2.6 技术参数

a) 使用环境要求：

工作温度：-40℃～+85℃

储藏温度： -40℃～+85℃

工作相对湿度：≤85%（+30℃ ）

大气压力：70Kpa～106Kpa

b) 外观：

涂覆层表面光洁、色泽均匀、无流挂、无露底，钣金件表面无毛刺、锈蚀等缺陷；

塑料件表面光洁，颜色均匀无明显差异，无裂纹、划伤；

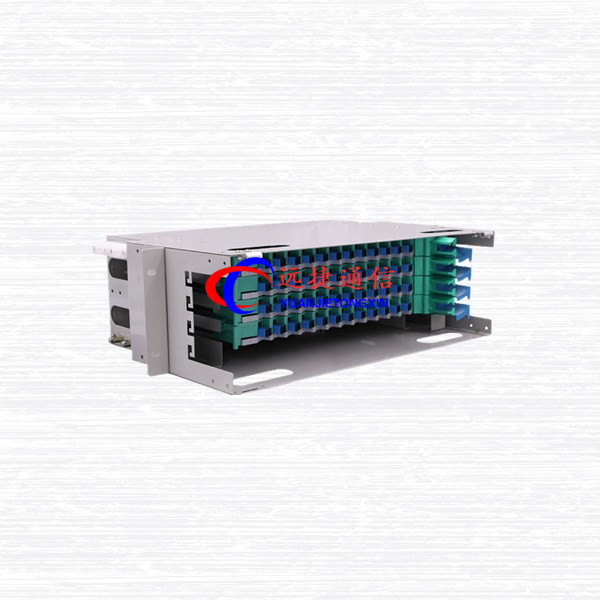

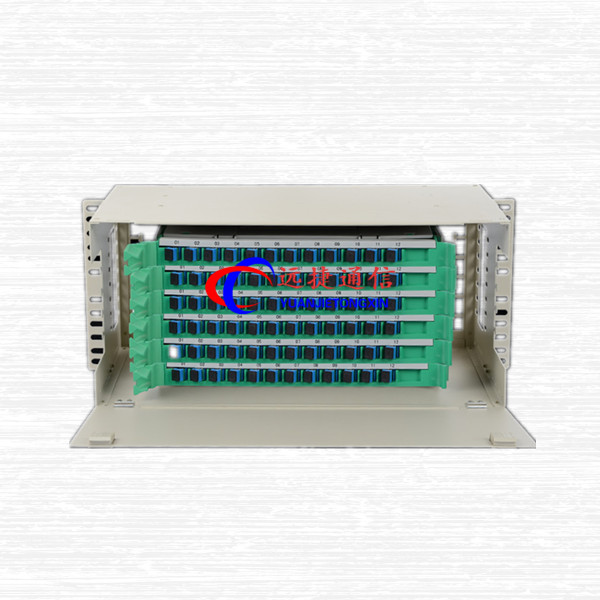

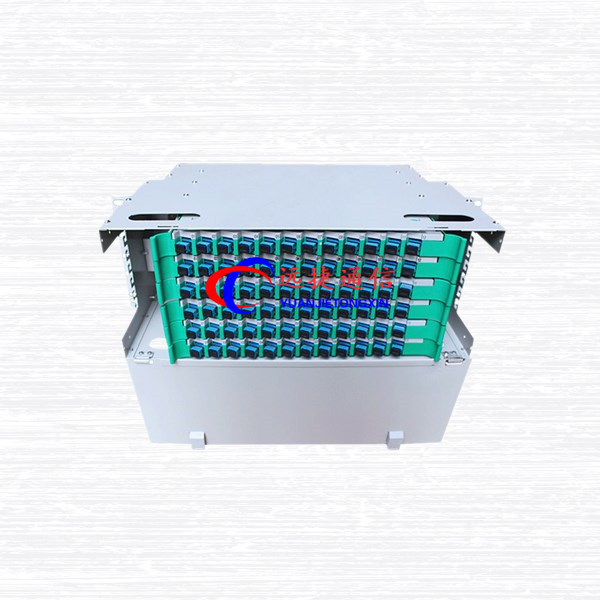

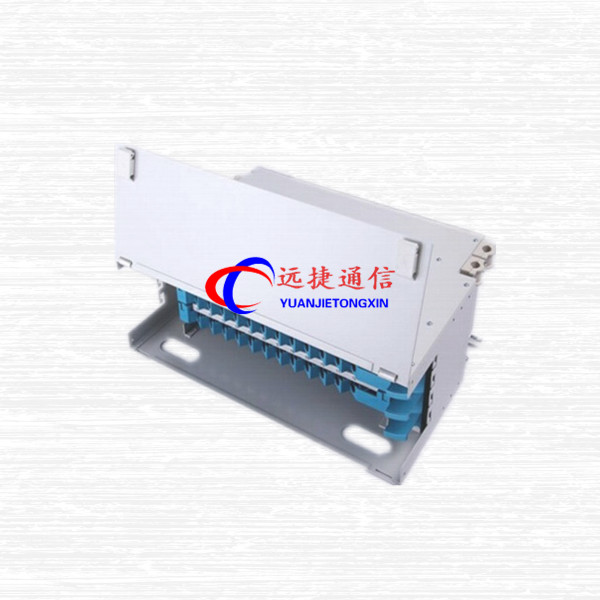

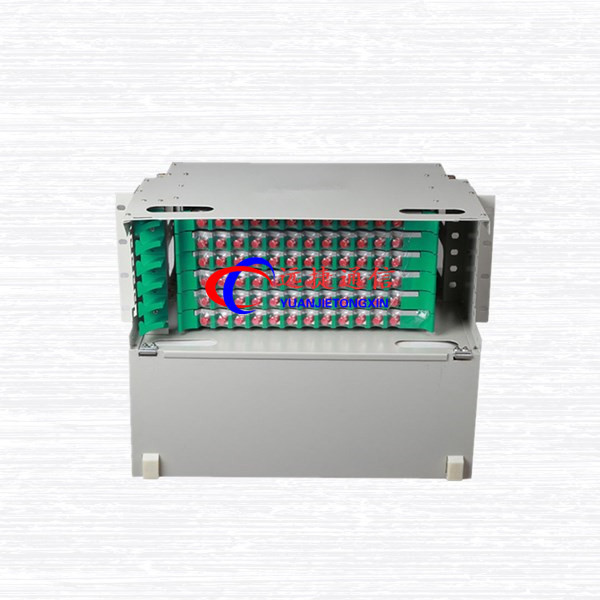

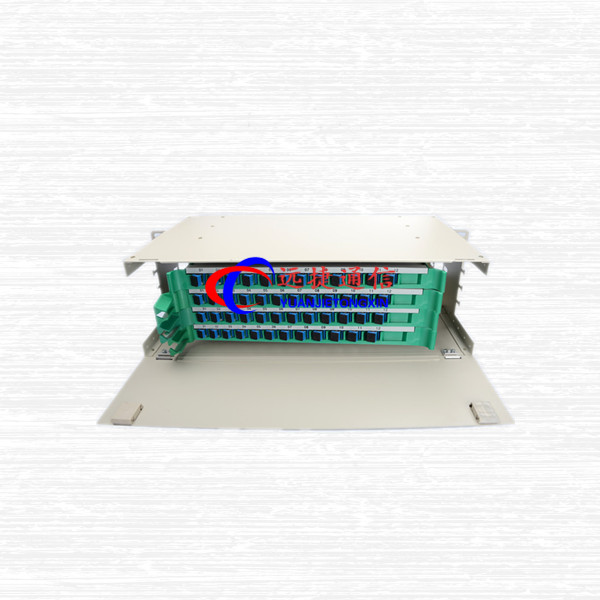

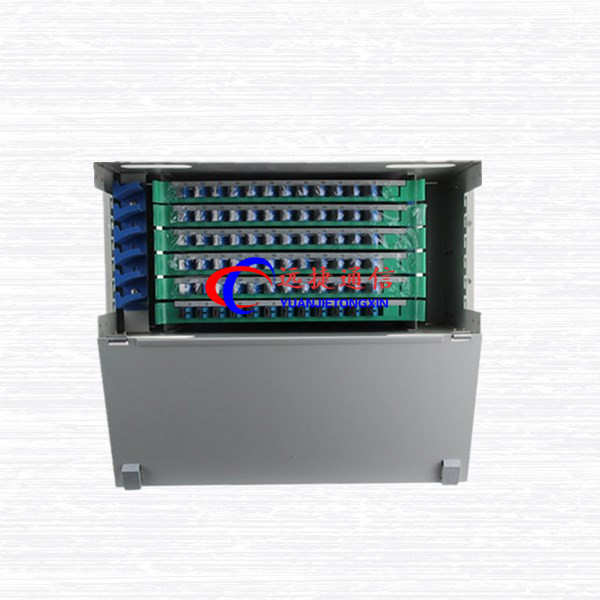

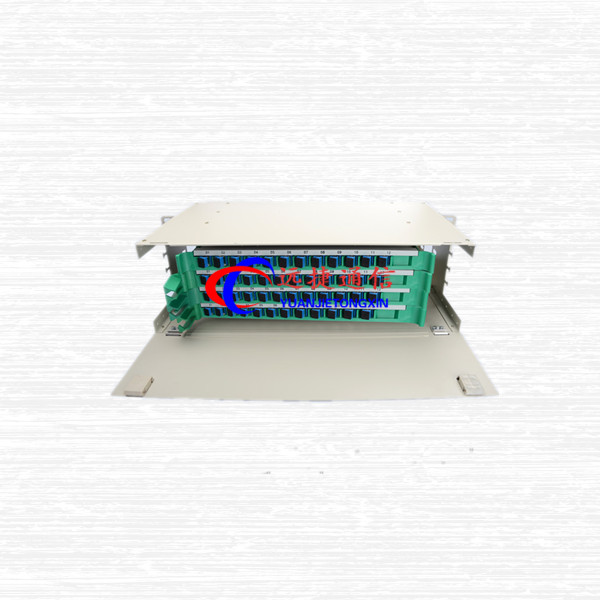

 ODF配线箱内采用抽屉式结构,操作时可抽出,完毕后放回。在机箱后部有光缆引入孔和固定模块,固定后经光缆盘绕架引入分配盒；光纤分配盘结构为可开启上下层结构：开启上层,将尾纤光纤连接器与下层适配器连接后沿走线架盘绕经出线孔绕至上层,即可合起上层,尾纤头与引入的光缆纤芯熔接后把熔点固定在槽位内粘住,即完成操作,将分配盘插入对应层位即可；分配盒下面为跳纤存储盘由于各功能模块可分开操作,使用灵活方便。
技术特性:
 插入耐久性寿命>1000次
 高压防护地与机架间绝缘电阻>20000MΩ/1分钟,不击穿,无飞弧
工作环境：
工作温度: -5℃～ 40℃
 相对湿度：≤85%( 30℃)
大气压力：70～106Kpa

功能

具有光缆固定和保护功能

具有光缆终接功能

调线功能

光缆纤芯和尾纤的保护功能

应用范围

适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统
