ODF单元箱标准19英寸安装

产品名称：ODF单元箱

产品型号：YJ-119A

产品类型：（12芯、24芯、48芯、72芯）12芯ODF

单元箱规格：19〞标准安装

材质：壳体采用厚度1.5mm冷扎板制成,环氧静电喷塑，外形美观，使用方便 常用ODF规格

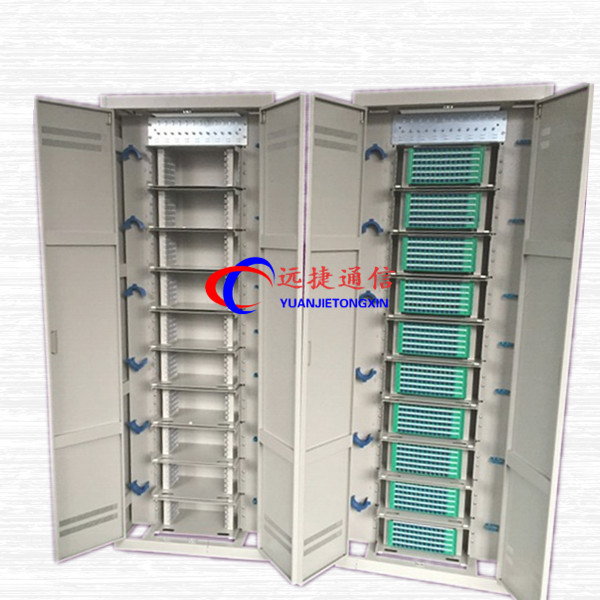

1.12口ODF单元  2.24口ODF单元  3.36口ODF单元  4.48口ODF单元 5.72口ODF单元 　　光纤ODF配线架 　　采用镀锌处理冷轧钢板和表面喷涂的工艺,光纤分配盘采用掺杂阻烯材料的喷缩材质,轻便灵活,又结实耐用,具有光缆引入,固定和保护功能，光缆终端与尾纤熔接功能，用户可根据实际需求选配单元数量或法兰盘数量.  产品规格:光纤ODF配线架24芯/48芯/72芯/96芯 　　光纤ODF配线架用途:机架式 　　实际上ODF配线架应该归类到终端盒一类，而不是归类到配线架一类。

ODF箱是一种经过高密度,大容量设计的产品,具有外型美观大方,分配合理,便于查找,管理容易,安装方便及良好的操作性等特点。具有光缆固定和保护功能、光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。可单独配装成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装适用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。

1、材质：壳体采用厚度1.5mm冷轧板制成,环氧静电喷塑，外形美观，使用方便；所有的塑料部件采用的材料具有防腐性能，金属部件采用静电喷塑处理，以增加其防腐蚀性能；材料的物理化学性稳定。

并且材料之间有良好的相容性；全部材料、无腐蚀，对人体健康和其它设备无副作用。

2、箱体颜色：灰色

3、规格：19寸标准安装ODF单元箱

4、机械性能：塑料件燃烧性能符合GB51697-85的规定；光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm；光缆进入机箱，曲率半径大于光缆直径的15倍。

5、安装方式：既可装入配线架机柜，也可壁挂安装。

6、应用范围：适用于光纤到小区、光纤到大楼、远端模块局及无线站的中小配线系统

备注：如需特殊规格可根据客户要求定做。

产品结构ODF单元箱由外壳、支撑架、集纤盘、固定装置及光纤接头保护组成：

1、外壳：外壳方便开启，便于安装。

2、支撑架：内部结构的主体，用于内部结构的支撑；

3、集纤盘：用于有顺序地存放光纤接头（及其保护件）和余留光纤，可余留光纤的长度不小于1.6m，余留光纤盘放的曲率半径不小于32mm。并有为重新接续提供容易识别纤号的标记和方便操作的空间；

4、固定装置：用于光缆护套固定、光缆加强构件固定和配线尾纤固定。

5、光纤接头的保护采用热收缩保护管。

ODF光纤配线架的特点

  近年来，在光通信建设的实际工作中，通过对几种产品的使用比较，我们认为ODF光纤配线架的选型应重点考虑以下几个方面。
（1）纤芯容量
  一个ODF光纤配线架应该能使局内的最大芯数的光缆完整上架，在可能的情况下，可将相互联系比较多的几条光缆上在一个架中，以方便光路调配。同时配线架容量应与通用光缆芯数系列相对应，这样在使用时可减少或避免由于搭配不当而造成ODF光纤配线架容量浪费。
（2）功能种类
ODF光纤配线架作为光缆线路的终端设备应具有4项基本功能。
①固定功能光缆进入机架后，对其外护套和加强芯要进行机械固定，加装地线保护部件，进行端头保护处理，并对光纤进行分组和保护。
②容接功能光缆中引出的光纤与尾缆熔接后，将多余的光纤进行盘绕储存，并对熔接接头进行保护。
③调配功能将尾缆上连带的连接器插接到适配器上，与适配器另一侧的光连接器实现光路对接。适配器与连接器应能够灵活插、拔；光路可进行自由调配和测试。
④存储功能为机架之间各种交叉连接的光连接线提供存储，使它们能够规则整齐地放置。光纤盒内应有适当的空间和方式，使这部分光连接线走线清晰，调整方便，并能满足最小弯曲半径的要求。

一,产品质量承诺：
1,　产品的制造和检测均有质量记录和检测资料。
2,　对产品性能的检测,我们诚请用户亲临对产品进行全过程,全性能检查,待产品被确认合格后再装箱发货。
二,产品价格承诺：
1,为了保证产品的高可靠性和先进性,系统的选材均选用国内或国际优质品牌产品。
2,在同等竞争条件下,我公司在不以降低产品技术性能,更改产品部件为代价的基础上,真诚以较优惠的价格提供给贵方。
三,交货期承诺：
1,产品交货期：尽量按用户要求,若有特殊要求,需提前完工的,我公司可特别组织生产,安装,力争满足用户需求。

宁波远捷通信提供24ODF箱现货供应，有需要的话请跟我们联系。
