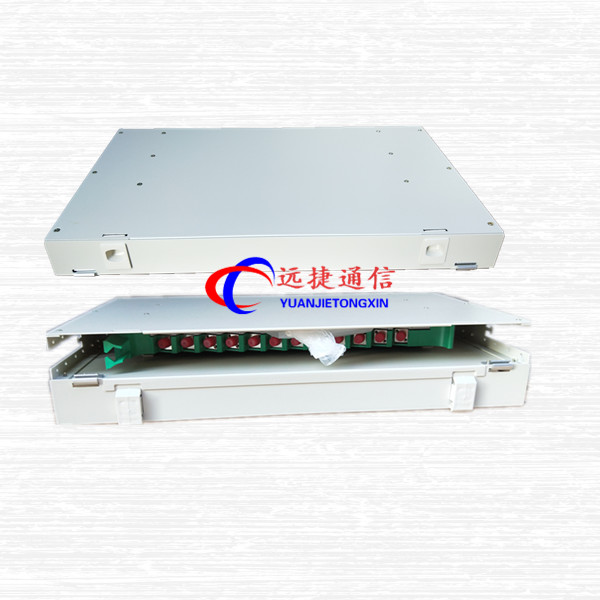

12芯ODF单元箱（图文并茂说明）

材质：壳体采用厚度环氧静电喷塑，外形美观，使用方便颜色：灰色；

产品类型：（12芯、24芯、48芯、72芯）48芯ODF单元箱

规格：19〞标准安装

材质：壳体采用厚度1.5mm冷扎板制成,环氧静电喷塑，外形美观，使用方便

颜色：灰色；

使用条件

工作温度：-10°C~+40°C

贮存温度：-25°C~+55°C

相对湿度：≤85%（+30°C ）

大气压力：70Kpa~106Kpa

光电性能

标称工作波长：850nm、1310nm、1550nm

插入损耗：≤0.5dB

回波损耗：PC≥40dB、UPC≥50dB、APC≥60dB

抗电强度：≥3KV(DC)/1min不击穿、无飞弧；

绝缘电阻：≥1000MΩ/500V(DC)

寿命：≥1000次

收容盘光纤弯曲半径：≥40mm]

机械性能

塑料件燃烧性能符合GB51697-85的规定。

光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm

光缆进入机箱，曲率半径大于光缆直径的15倍

壳体采用厚度1.5mm冷扎板制成,环氧静电喷塑，外形美观，使用方便

功能

具有光缆固定和保护功能

具有光缆终接功能

调线功能

光缆纤芯和尾纤的保护功能

应用范围

适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统

ODF光纤配线架专为光纤通信机房设计的光纤配线设备，具有光缆固定和保护功能光缆终接功能、调线功能、光缆纤芯和尾纤保护功能。既可单独装配成ODF架，也可与ODF数字配线单元、ODF音频配线单元同装在一个机柜/架内。构成综合的ODF光纤配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。

ODF光纤配线架性能：
采用完全封闭结构，可防尘、防鼠；
模块化设计，可上下进缆，接地固定可靠；
机架采用优质钢板，整体静电喷塑，美观大方耐用；
机架顶部、底部均开有进缆孔。光缆固定、开剥装置可灵活安装，既可满足上走缆方式要求，又可满足下走缆方式要求；
机架外型美观，结构紧凑，容量大，密度高，适用于带状光缆和普通光缆;
合理的绕线走线结构，使走线非常清晰简洁，路线非常方便；
单元体门板可翻转拆卸，以及整个面板正面可以90度摇开，方便光纤的安装维护；
安装好的适配器倾斜角为40度，避免弧光直射入眼，同时可以保证光纤曲率半径不小于40mm；
机架具备安全可靠的接地保护装置。

ODF光纤配线架技术指标：
符合TIA/EIA、ANSI、GB/T3047.2标准
机架高压防护接地装置与机架间绝缘电阻≥2*104MΩ/500V(DC)
机架高压防护接地装置与机架间耐电压≥3000V(DC)，1min不击穿、无飞弧。
ODF光纤配线架工作环境：
工作温度：-5℃～ 40℃
相对湿度：≤85%( 30℃)
大气压力：70～106Kpa
