综合配线柜安装使用说明
本公司专业生产FTTH光缆交接箱、光缆分光分纤箱、光纤分线箱、（分纤箱、分配箱、配线箱、楼道箱）三网合一箱、光分路器箱、光纤配线架、ODF单元箱、OUN配线箱、多媒体集线箱、光缆终端盒、光缆接头盒、光纤快速连接器、PLC光分路器、一体化托盘、光纤适配器、光纤尾纤、光纤熔接盘、储纤筒、理线环、法兰卡条、光纤信息面板、光纤插座盒等…… FTTH光缆交接箱：96芯144芯288芯576芯720芯1152芯（SMC/不锈钢） FTTH三网合一光交箱：288芯360芯432芯576芯648芯720芯864芯（SMC） ， 宁波远捷通信自主研发生产综合配线柜采用密闭设计，并根据热对流和热传导的原理，采用自然散热设计，无需风扇和热交换器即可达到散热的目的。共有大中小三种型号，可满足挂墙、抱杆、水泥座等各种安装场景，适应室内、室外（沙漠、严寒、海边）等各种气候，具有很强的环境适应性。综合集装架提供了19 英寸标准安装空间，可将各种有源、无源19 英寸标准设备综合安装在同一机柜内。此外，在集装架内可灵活配置我我公司生产的MDF、ODF、DDF 单元板，构成综合配线柜，为通信网的远端局和模块局提供理想的配线设备。
配线架(分不锈钢和冷板)
配线功能：同速率、， 同阻抗、同方向、在数字配线架上收、发之间构成通信链路的连接方式。
综合配线柜产品特点：
产品特性
节能的散热设计：密闭型机柜，通过机柜外壁表面，采用自然散热方式实现“零”功耗散热。
超强的静音设计：全密闭设计，不仅提高了设备可靠性；而且实现了良好的隔音效果，平均噪声比业界低10dBA，为站点选址提供了更大的灵活性。
方便的站点安装：支持挂墙、抱杆和水泥地基等安装方式，对站点选址要求低；集成的结构设计，内部集成了业务设备、MDF、ODF、配电设备、蓄电池、蓄电池加热板、强化散热模块和机柜风扇等，可方便而迅速地进行现场安装。
符合YD/T 1537-2006《通信系统用户外机柜一般要求》。
工作温度范围：－10℃～45℃；
储存温度范围：－40℃～70℃。
工作相对湿度范围：≤95%（40℃±2℃）；
储存相对湿度范围：≤95%（40℃±2℃）。
大气压力为70～106kPa。
电压：220±20%；
频率：50±2Hz。
额定电压+24V时，电压变化范围为：21～29V。
额定电压为-48V时，电压变化范围为：-40～-57V。
宁波远捷通信设备有限公司专业生产综合配线柜|综合配线架|综合集装架|网络机柜|IDC机柜|布线机柜|服务器机柜|数据中心机房建设专业化的钣金加工生产厂家,电力机箱机柜批发价格,网络机柜生产基地!

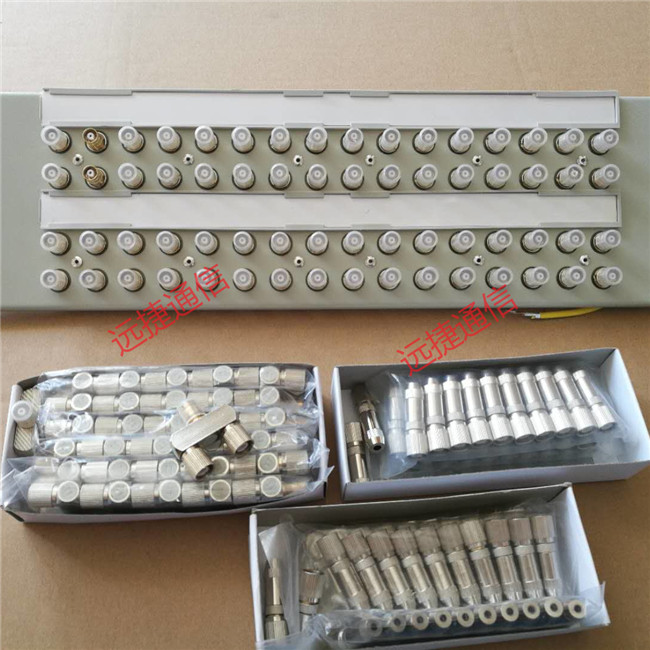

单元体分8系统/16系统/20系统
特点:安装在19英寸机架上,可以自由旋转方便接配线
功能：
跳线功能：同速率、， 同阻抗、同方向、在数字配线架上任一收与任一发间进行互相连接的方式。
转接功能：同速率、， 同阻抗、不同方向、在数字配线架上任一收与任一发间进行互相连接的方式。
测试功能：线序清晰，便于进行检测或自环测试。
主要技术指标：
工作温度： 5℃-40℃，
相对湿度：≤85%（ 30℃）
大气压力：70KPa-106KPa 指标：
特性阻抗：75Ω
工作速率：2Mb/s、8Mb/s、34Mb/s、14Mb/s、155Mb/s。
接触电阻：>外导体≤2.5mΩ 内导体≤10mΩ
绝缘电阻：>10000mΩ（500VDC历时1分钟），无击穿、无飞弧。
回线间串音防卫度：≥70dB（50KHz-233MHz）。
介入损耗：≤0.3dB（50KHz-233MHz）。拉脱力：>50N
连接器寿命：≥1000次

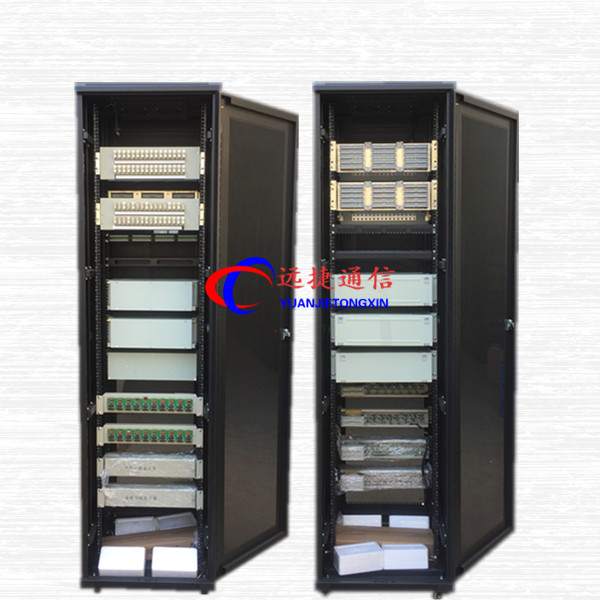

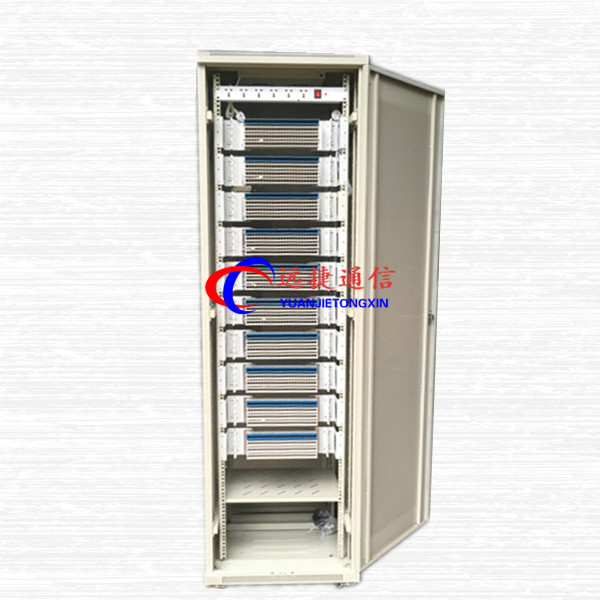

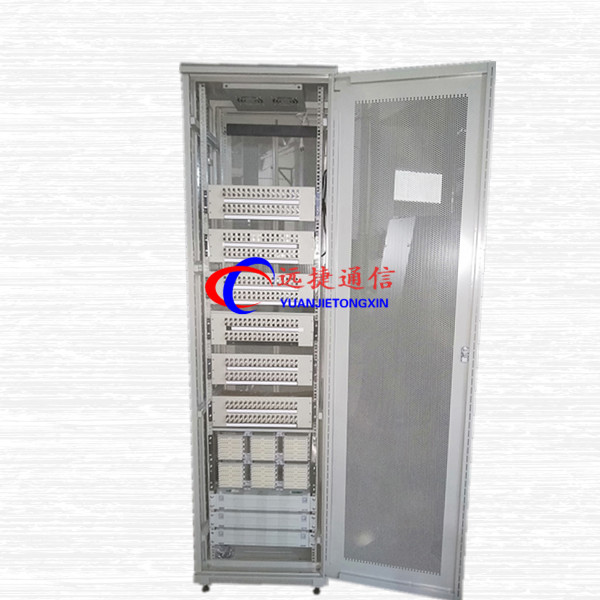

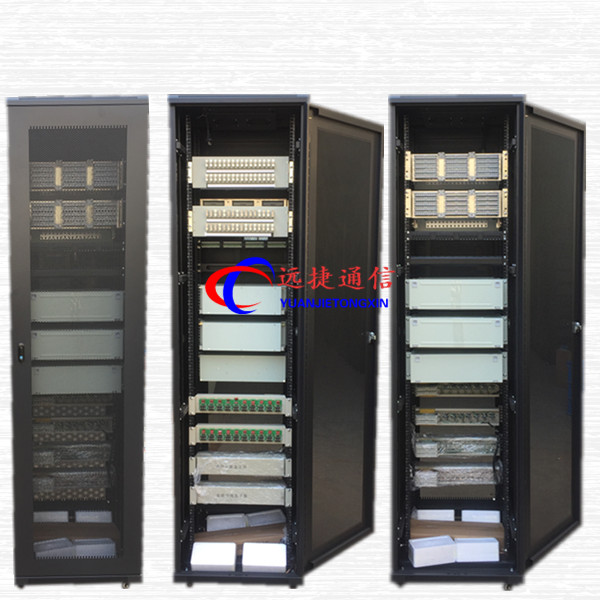

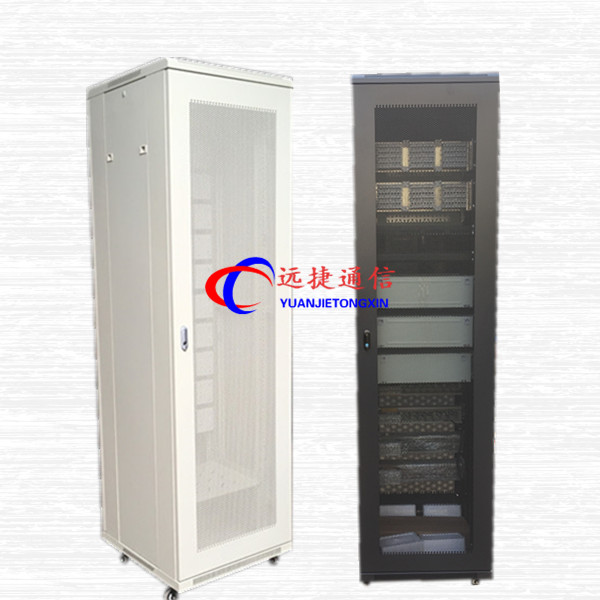

●机架外形尺寸：
高X 宽X 深=(2600/2200/2000)mmX600mmX(600/800/900)mm；
●机架整体焊接成型，表面采用静电喷塑处理；
●机架内的立柱按19 英寸标准设计，可前后移动；机架带托板和电源板，能灵活安装19 英寸上架设备和有源设备等；
●前面为玻璃门或网眼钢门，可视面积大；后面为网眼钢板双开门；
●有良好的保护地和工作地系统；
●有充足的布线空间，走线清晰有条理。
1基本工作条件
2环境温度
3相对湿度
4 大气压力
5 电源
1交流电源
2直流电源
