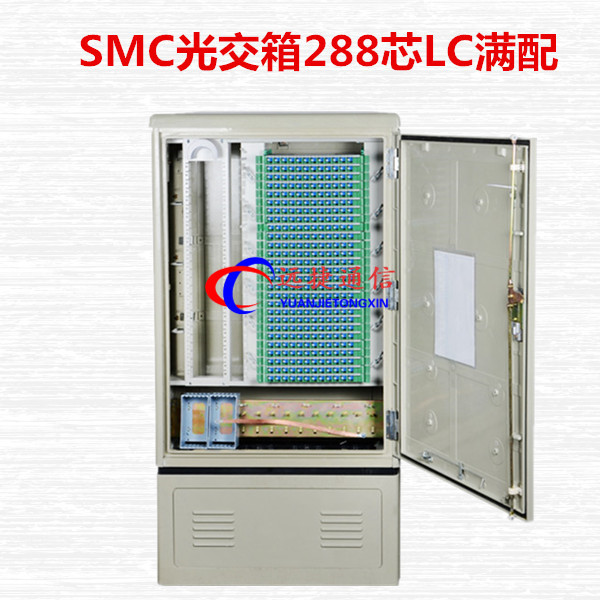

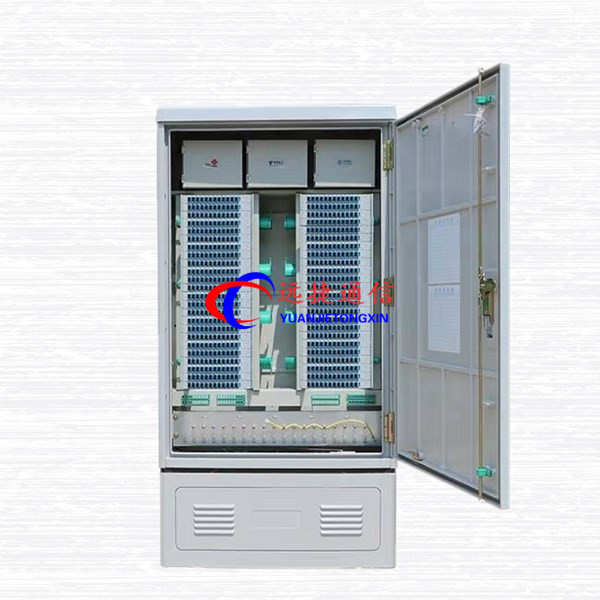

光交箱（SMC材质介绍）

型号：72芯、96芯、144芯、216芯、288芯、432芯、567芯、720芯、864芯、1152芯

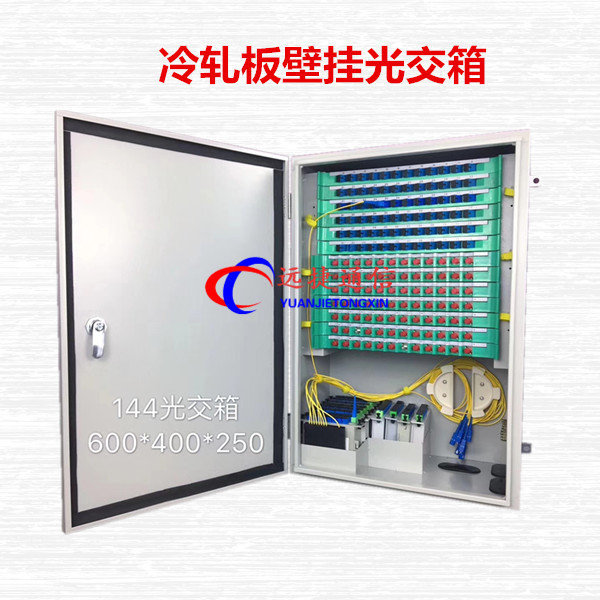

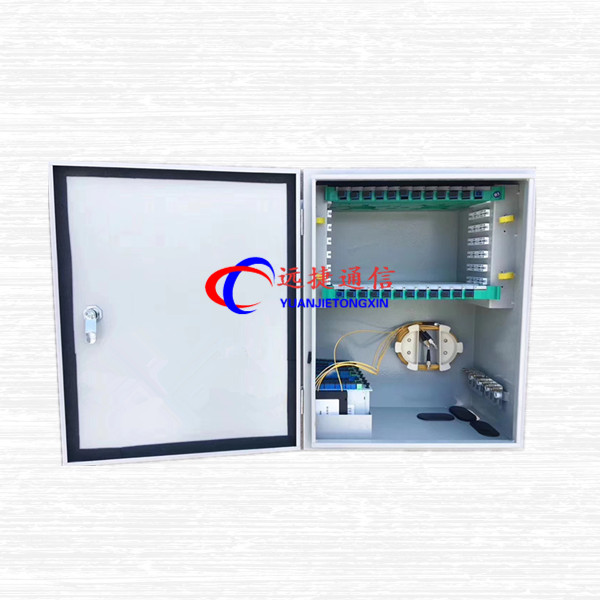

材质：冷轧板、不锈钢、SMC

使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP

宁波远捷通信设备有限公司专业为电信、移动、联通、铁通、广电供应配套产品，

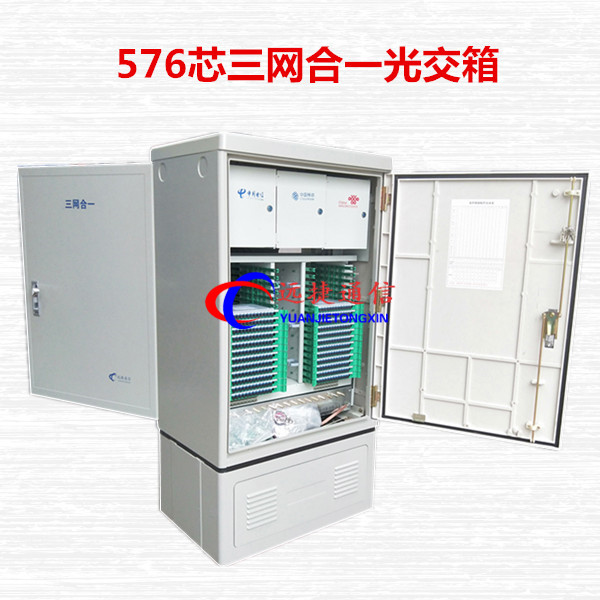

SMC光缆交接箱|OCC室外通信光缆交接箱（96芯、144芯、288芯、576芯、1152芯、1440芯）中华人民共和国通信行业标准 通信光缆交接箱 Cross Connecting Cabinet for Communication Optical Cable YD/T 988-1998 1 范围 本标准规定了通信光缆交接箱|FTTH光缆交接箱生产地【移动通信|电信|联通）】

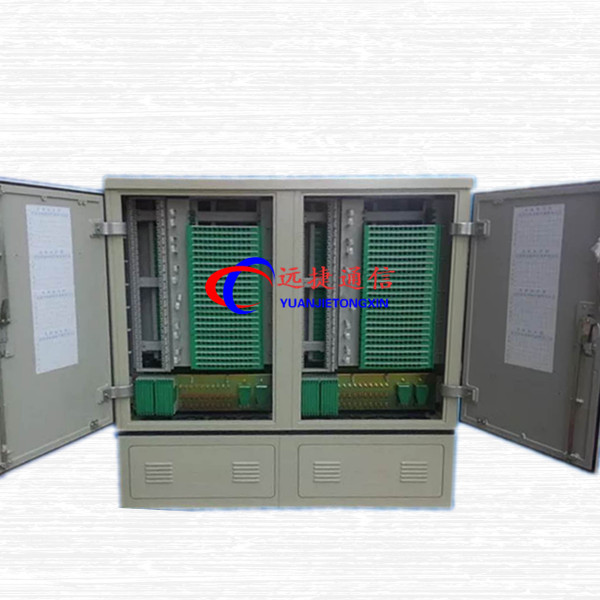

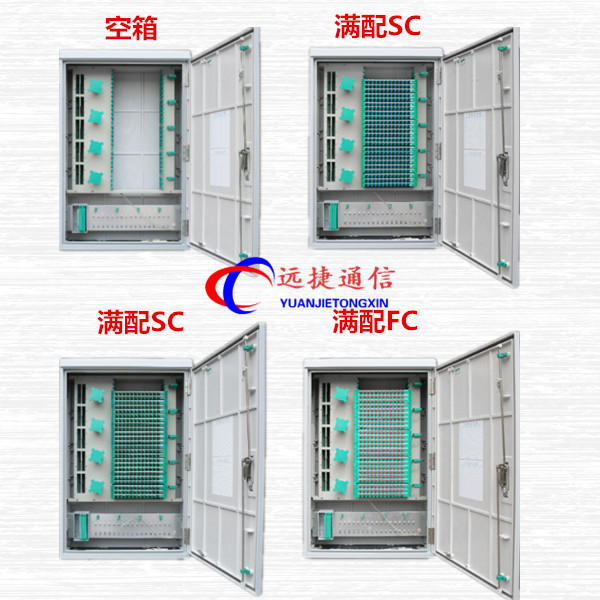

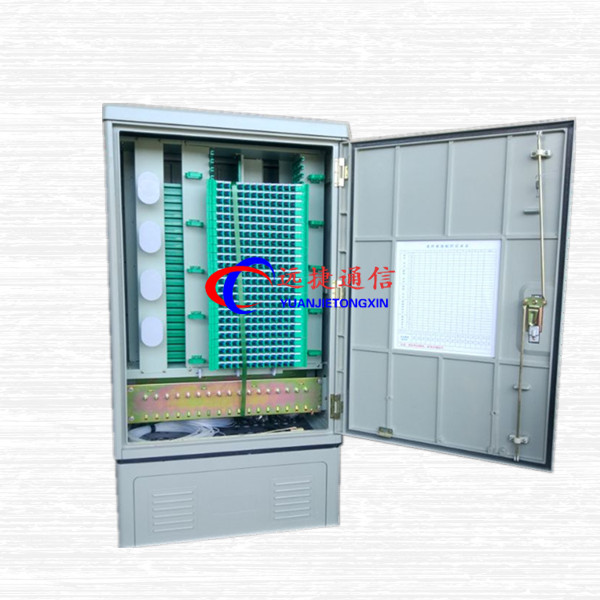

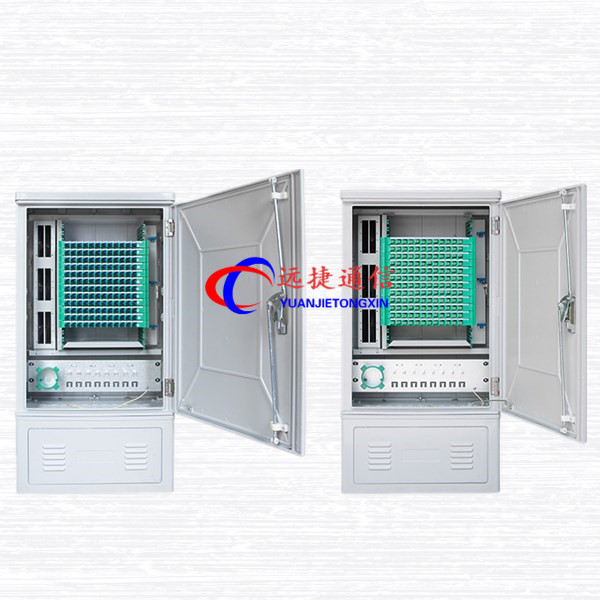

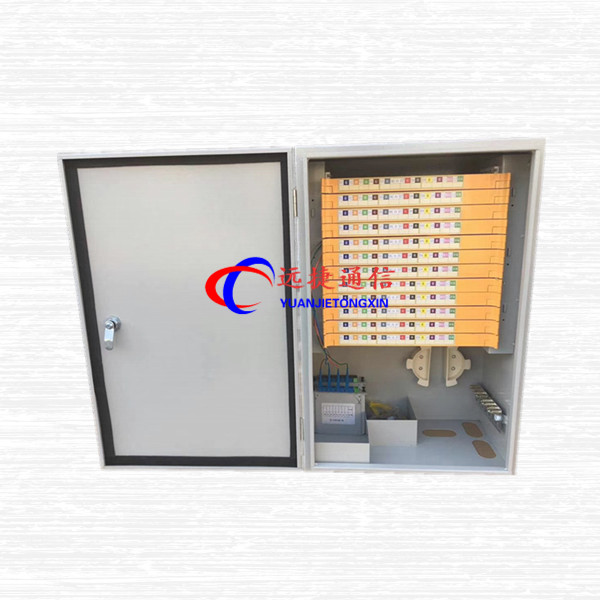

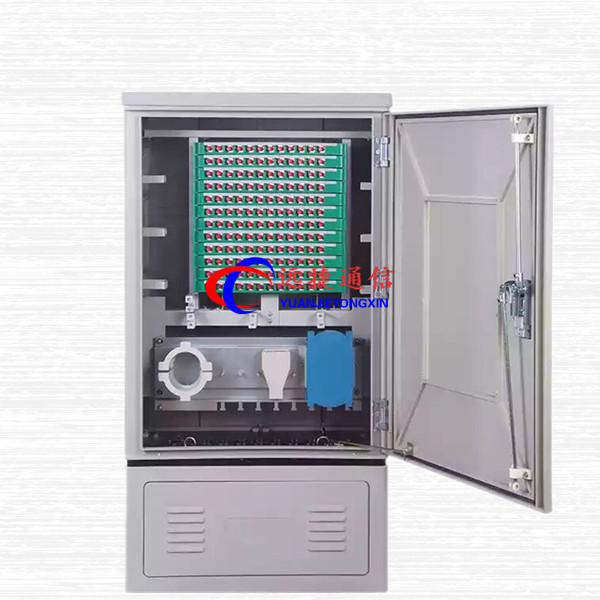

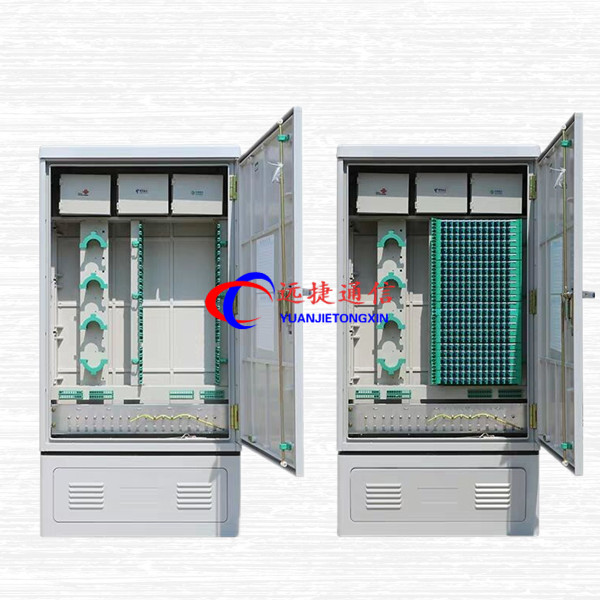

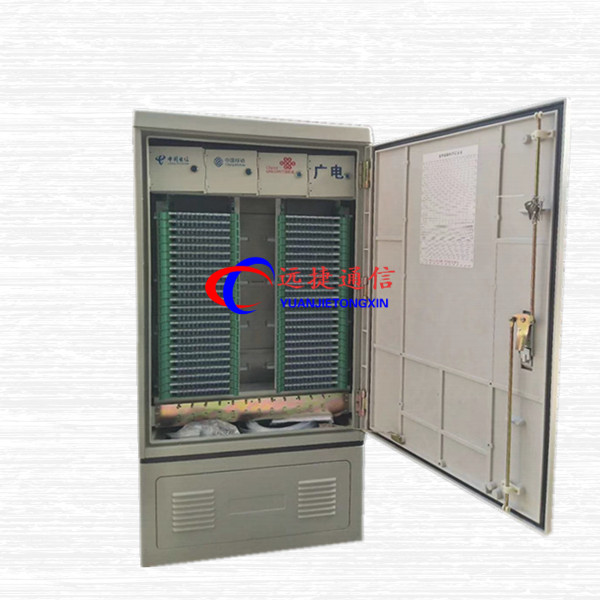

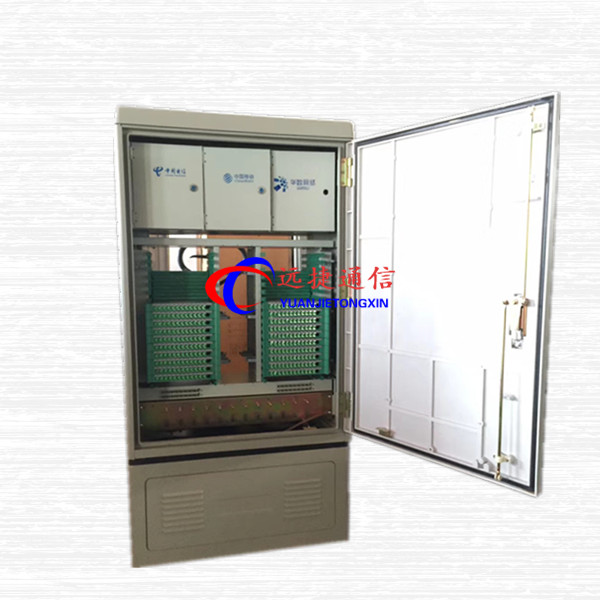

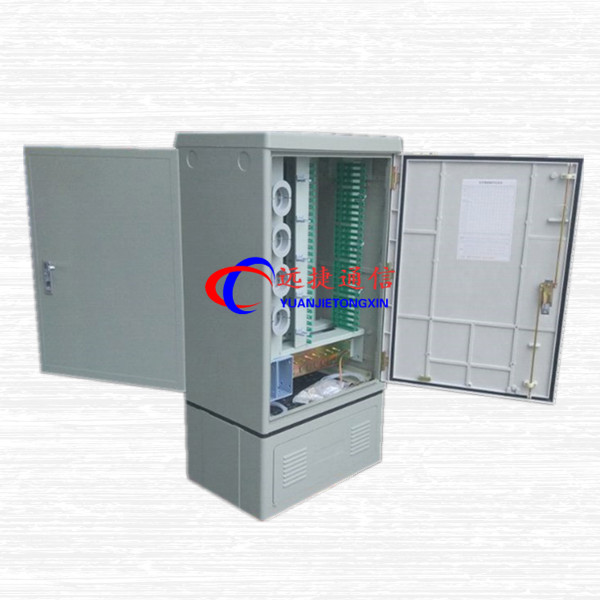

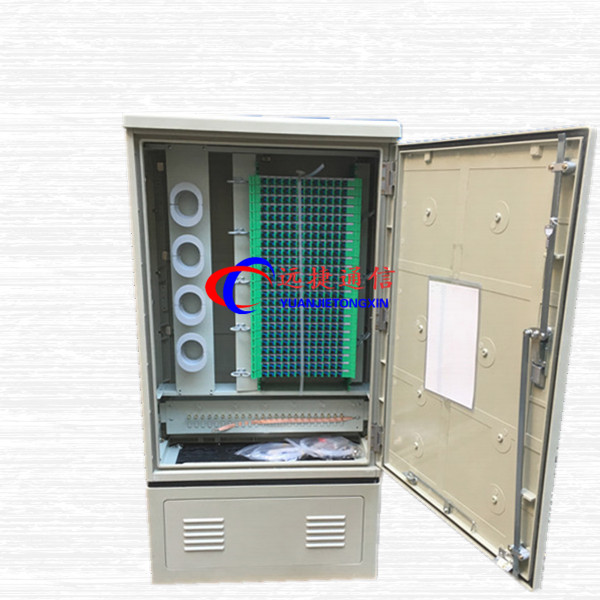

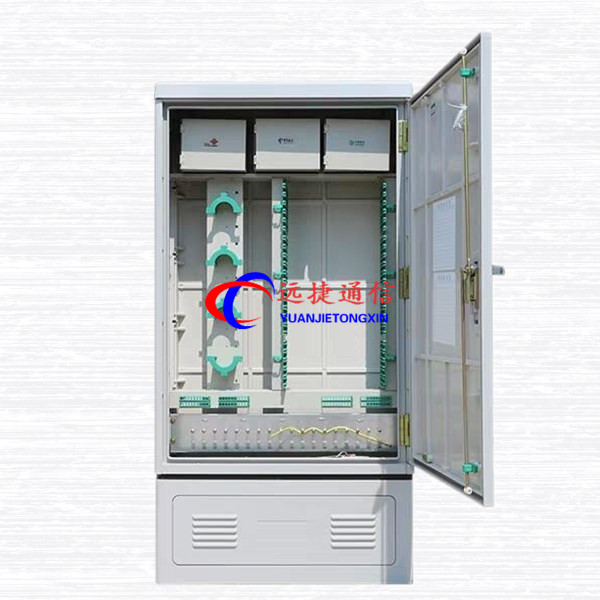

室外光交箱结构、展示、分布图文介绍

技术要求

1、使用环境

环境温度：-55～ 55℃

相对湿度：＜95[%]

大气压力：70～106kPa

2、电气性能

1.任意两端子之间及任一端子与接地点之间的绝缘电阻不得小于5×104MΩ。

2.任意两端子之间及任一端子与接地点之间在接通500VAC时，1min内应无击穿和飞弧现象。

3.导线与接线端子之间的接触电阻不得大于5×10-3Ω。

4.接线端子可断处的接触电阻不得大于20×10-3Ω，机械寿命试验后不大于30×10-3Ω。

3、机械物理性能

1.箱体一般应采用金属材料。如采用非金属材料其燃烧性能必须符合GB4609中规定的FV-0级。

2.箱体外表面不应有明显的机械损伤，箱体内不应有焊渣等杂物。

3.箱体外形的尺寸不应超过1600mm×1100mm×400mm（高×宽×厚）。

4.当箱体高度大于1200mm或交接箱的整体自重大于50kg时，必须设置用于防风抗震和起重挂索的装置。

6.箱门及门锁应开启灵活、可靠，箱门开启角应大于或等于120。

7.箱门处于关闭状态时，其密封性能应符合GB4208中规定的IP53的要求。

8.箱门把手等外露和操作部分，不应存有小于R2的锐角。

9.各式接续器件的塑料主体，燃烧性能必须符合GB4609中规定的FV-0级。

10.各式卡接式接线端子的适用线径为0.32mm、0.4mm、0.5mm、0.6mm、0.8mm中的一种或几种。

11.接续好的接线端子与导线的拉脱力应符合表2的要求。

12.接线模块的卡接和可断重复使用次数不少于200次。

光交箱基座施工要求

1）社区光交箱选址应在小区内的绿化带内、楼侧、配电房旁，不容易被碰撞的地方，避开外部高压电干扰及高温、腐蚀和易燃易爆区影响，不影响居民的正常生活和出行。

2）光交箱下半部分可以使用烧结红砖砌筑，上半部分30公分要采用高强度混泥土浇筑，使用4个预埋螺丝对箱体进行连接和固定。

3）光交箱必须接地，分别做箱体接地和加强芯接地。

总结：光交箱底座要宽出光交箱10公分，基座预埋螺丝要高出基座6-8公分，光交箱必须固定牢固。

2 光交箱容量配比要求

总结：光交箱容量配比要精心计算，避免资源浪费。

3 光交箱内线序及线缆固定

1）光缆入箱要从右到左依次进缆。

2）入箱光缆必须用卡箍进行固定，并且固定光缆加强芯，保护管沿光交箱右侧理线器进行捆扎（以光缆为单位呈束状捆扎），入缆孔要以胶泥进行封堵。

3）ODF盘要使用数字或字母从上到下进行标注、排序，防尘帽必须保留完整。

4）分光器在光交箱内指定位置固定摆放。

5）分光器尾纤根据法兰头方向进行分束捆扎（以ODF盘为单位进行分束）。

6）捆扎材料选用魔术带（自粘带），对分纤器尾纤等距离捆扎。

总结：以上几点应注意分光器尾纤的捆扎，不宜捆扎过紧使尾纤受到积压或尾纤弯曲导致光衰过大。

4 光交箱内标签及表格要求

1）分光器整理完毕后，应对尾纤进行粘贴标签，标签正面说明尾纤连接到哪一栋哪一单元。

2）信息表格应粘贴在光交箱门内，写明ODF盘各端口去向及使用情况，在表格对应行写明主干、配线光缆芯数，和熔接情况。
