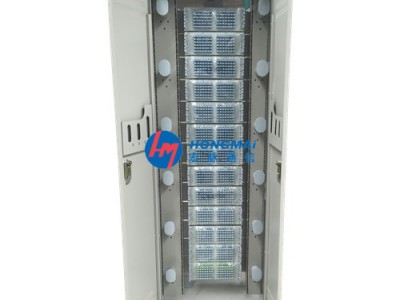

720芯ODF机架式配线架720芯ODF光纤配线架，宏脉科技720芯光纤配线架，直插盘720芯ODF光纤配线架，室内720芯ODF光纤配线架，720芯ODF光配架，宏脉科技720芯ODF光纤配线柜，720芯ODF综合布线柜，720芯ODF光缆配线柜，720芯光缆配线架，720芯ODF配线架，使用区域：室内，宏脉科技壁挂式，落地式，宏脉科技挂墙式，楼道，中心机房，中国电信，中国移动，中国联通，中国广电网络，中国铁通，中国网通集团，中国长城宽带，FTTH光纤到户，宏脉科技FTTB光纤入户，宏脉科技FTTX光纤到小区，FTTP光纤住宅，型号：144芯，192芯，288芯，360芯，432芯，576芯，648芯，720芯，864芯，900芯，宏脉科技1152芯，宏脉科技1200芯，宏脉科技1440芯，产品材质：宏脉科技冷轧板金属

折叠编辑本段外观结构

1、机架结构形式

1)机架结构有封闭式、半封闭式和敞开式。

2)机架高度分为2600mm、2200mm和2000mm三类。其宽度推荐选用120mm的整数倍，深度推荐选用300mm、450mm及600mm。

3)机架外形尺寸的偏差不超过±2mm;外表面对底部基准面的垂直度公差不大于3mm。

2、机械活动部分

机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。门的开启角应不小于110°，间隙不大于3mm。

3、引入光缆弯曲半径

引入光缆进入机架时，其弯曲半径应不小于光缆直径的15倍。

4、机架结构

结构应牢固，装配应具有一致性和互换性，紧固件无松动。外露和操作部位的锐边应倒圆角。

5、保护套、衬垫及纤芯和尾纤弯曲半径

光缆光纤穿过金属板孔及沿结构件锐边转弯时，应装保护套及衬垫。纤芯、尾纤无论处于何处弯曲时，其曲率半径应不小于30mm。

6、机架的表面

涂覆层应表面光洁，色泽均匀、无流挂、无露底;金属件无毛刺锈蚀。

7、结构装置上的文字、图形、符号和标志

结构装置上的文字、图形、符号和标志应清晰、完整、无误。

折叠编辑本段材料

折叠防腐蚀性能

ODF所有的零件采用的材料应具有防腐性能，如该材料无防腐性能应作防腐处理;其物理、化学性能必须稳定，并与光缆护套和尾纤护套相容。为防止腐蚀和其他损害，这些材料还必须与其他设备中所常用的材料相容。

折叠防锈蚀性能

ODF中表面电镀处理的金属结构件，在通过盐雾试验方法进行48h盐雾试验后，外观不得有肉眼可见的锈斑。

折叠涂覆处理要求

采用涂覆处理的金属结构件，其涂层与基体应具有良好的附着力，附着力应不低于GB/T9286标准表I中2级要求:在切叉处和/或沿切边缘有涂层脱落，受影响的交叉切割面积明显大于5%，但不能明显大于15%。

折叠燃烧性能要求

设备中非金属材料的结构件及光纤连接器的燃烧性能应符合以下条件之一:

1)试验样品没有起燃;

2)试验样品离火后持续有焰燃烧的时间不超过10s，并且火焰或从试验样品上掉落的燃烧或灼热颗粒未使燃烧蔓延到放在试验样品下面的底层。

折叠编辑本段分类

折叠单元式

单元式的光纤配线架是在一个机架上安装多个单元，每一个单元就是一个独立的光纤配线架。这种配线架既保留了原有中小型光纤配线架的特点，又通过机架的结构变形，提供了空间利用率，是大容量光纤配线架早期常见的结构。但由于它在空间提供上的固有局限性，在操作和使用上有一定的不便。

折叠抽屉式

抽屉式的光纤配线架也是将一个机架分为多个单元，每个单元由一至两个抽屉组成。当进行熔接和调线时，拉出相应的抽屉在架外进行操作，从而有较大的操作空间，使各单元之间互不影响。抽屉在拉出和推入状态均设有锁定装置，可保证操作使用的稳定、准确和单元内连接器件的安全、可靠。这种光纤配线架虽然巧妙地为光缆终端操作提供了较大的空间，但与单元式一样，在光连接线的存储和布放上，仍不能提供大的便利。这种机架是目前多的一种形式。

折叠模块式

模块式结构是把光纤配线架分成多种功能模块，光缆的熔接、调配线、连接线存储及其他功能操作，分别在各模块中完成，这些模块可以根据需要组合安装到一个公用的机架内。这种结构可提供大的灵活性，较好地满足通信网络的需要。推出的模块式大容量光纤分配架，利用面板和抽屉等独特结构，使光纤的熔接和调配线操作更方便;另外，采用垂直走线槽和中间配线架，有效地解决了尾纤的布放和存储问题。因此它是大容量光纤配线架中受欢迎的一种，但它的造价相对较

宏脉产品特点

1. 容量大，密度高；操作方便；
2. 卡式安装FC、SC、LC、ST（另加法兰）四种适配器，适配器与机箱正面呈30°角，既保证了跳纤的曲

率半径，又可避免弧光灼伤眼睛；
3. 确保光纤、光缆在任何位置弯曲曲率半径大于40mm；
4. 全模块化设计，12芯接续模块集熔接与配线为一体；
5. 能同时满足带状光缆和非带状光缆的成端需要；
6. 标识清楚，每芯光纤的接续与分配都有明确的标示；

7. 为跳纤提供的管理方案，布线美观，便于查找；
8. 光缆、尾纤、跳纤的进出线各自独立，互不干扰；
9. 有可靠的光缆固定、开剥、接地保护装置；
10. 每个接续模块可单独抽出，操作方便，具有保护光纤接点和盘贮光纤功能；
11. 提供各种保护附件，避免光纤受到意外机械损伤。

宏脉使用条件

环境温度—25℃至40℃

相对湿度≤85％（30℃）
