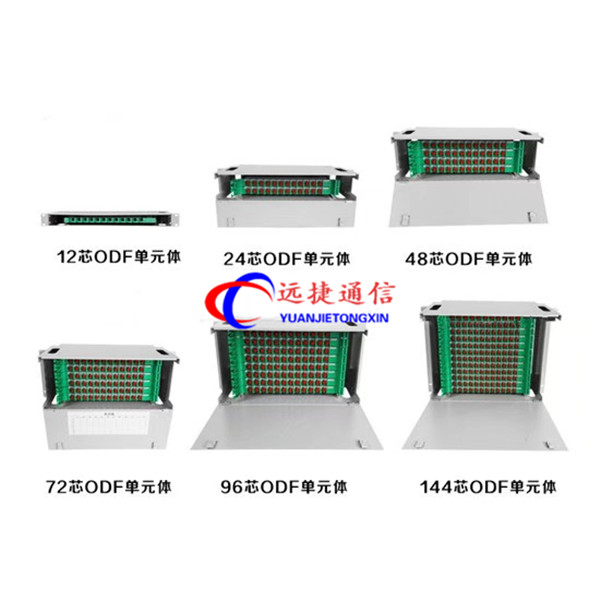

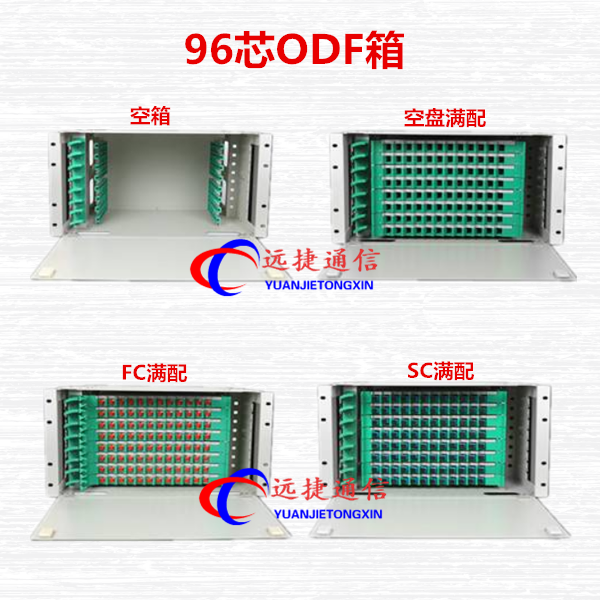

12芯ODF熔配单元箱、12芯ODF子框、12芯ODF箱、 12芯ODF配线箱、12芯ODF单元箱、 12芯ODU配线箱、 12芯ODF配线架 、ODU一体化机箱、 12芯ODF箱、 24芯ODF箱 、48芯ODF箱、72芯ODF箱、96芯ODF箱、144芯ODF箱、ODF配线架,光纤配线架,ODF光纤配线柜,ODF光纤配线架,三网合一光纤配线架,三网合一光纤配线柜 三网合一576芯光纤配线架{576芯光缆配线架}?高端产品推荐！

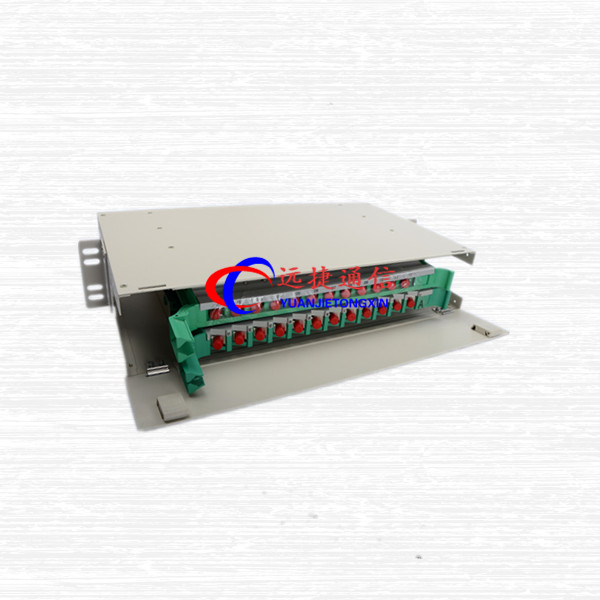

12芯ODF熔配单元箱产品概述 ODF单元箱是一种经过高密度,大容量设计的产品,具有外型美观大方,分配合理,便于查找,管理容易, 安装方便及良好的操作性等特点。ODF单元箱具有光缆固定和保护功能、光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。既可单独配装成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装适用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。

产品特性：

标准单元结构尺寸，19英寸宽度，既可装入配线架机柜，也可该做壁挂安装。

工艺精良结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺，光纤分配盘采用掺杂阻燃材

料的塑料材质，轻便灵活，又结实耐用。大径盘绕环设计使尾纤和跳纤的曲率半径每处都保持

在40mm以上。

既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜架内构成综

合配线架。具有光缆引入、固定和保护功能，光缆终端与尾纤熔接功能，调线功能和跳纤存储

光缆纤芯和尾纤的存储和保护功能等。

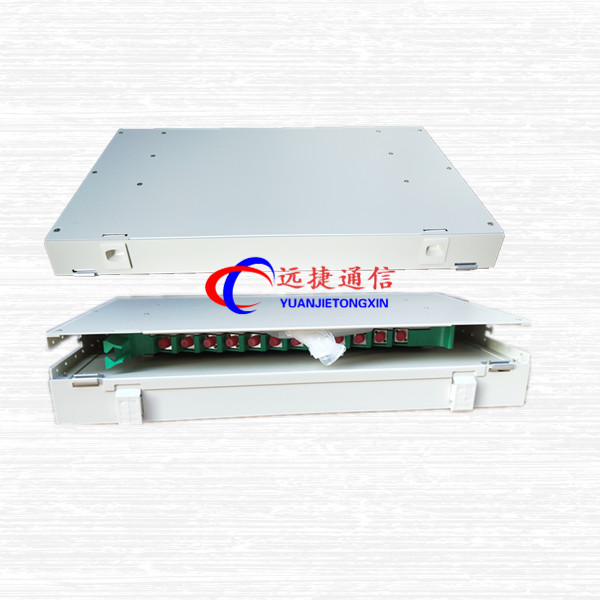

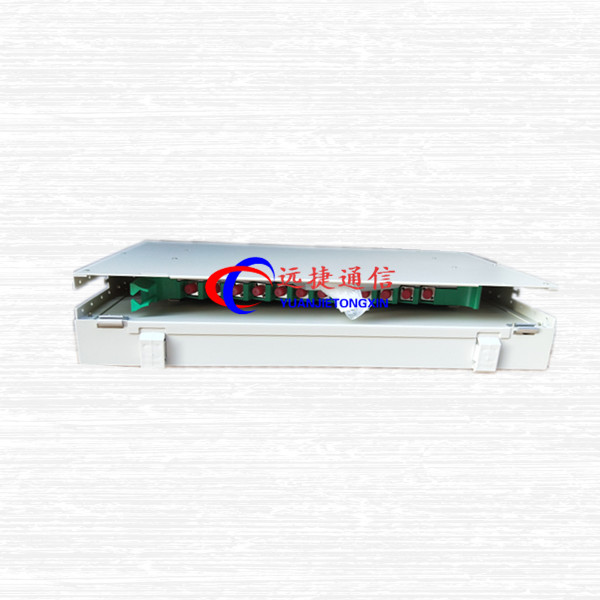

配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。在机箱后部有光缆引入孔和固定模块

固定后经光缆盘绕架引入分配盒；光纤分配盘结构为可开启上下层结构：开启上层，将尾纤光

纤连接器与下层适配器连接后沿走线架盘绕经出线孔绕至上层，即可合起上层，尾纤头与引入

的光缆纤芯熔接后把熔点固定在槽位内粘住，即完成操作，将分配盘插入对应层位即可；分配

盒下面为跳纤存储盘由于各功能模块可分开操作，使用灵活方便。

使用条件：

1.工作温度：-5℃ 40℃ 相对湿度:≤90%( 30℃)

2.大气压力:70Kpa-106Kpa 储运温度:-40℃ 70

3.光电性能:插入损耗≤0.2Db;附加损耗≤0.2B;回波损耗45dB;附加损耗≤5dB;插拔耐久性寿命>1000次

4.电气性能:绝缘电阻≥1000MΩ500V(直流电)

5.抗电强度:能承受3000V(直流电)/1min无击穿/飞弧现象

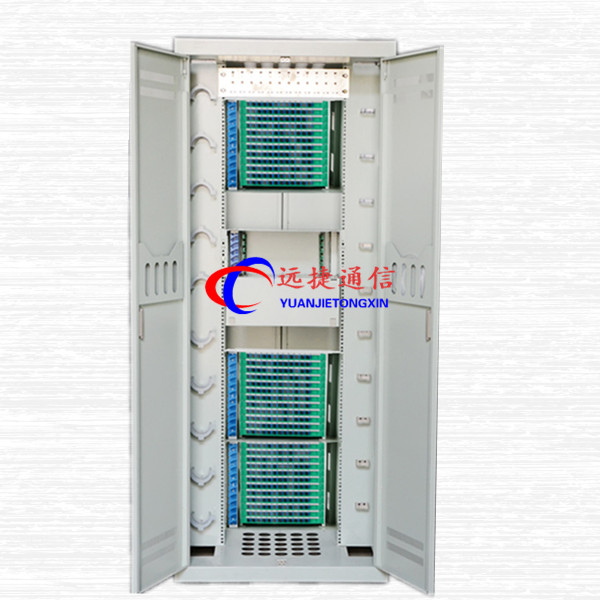

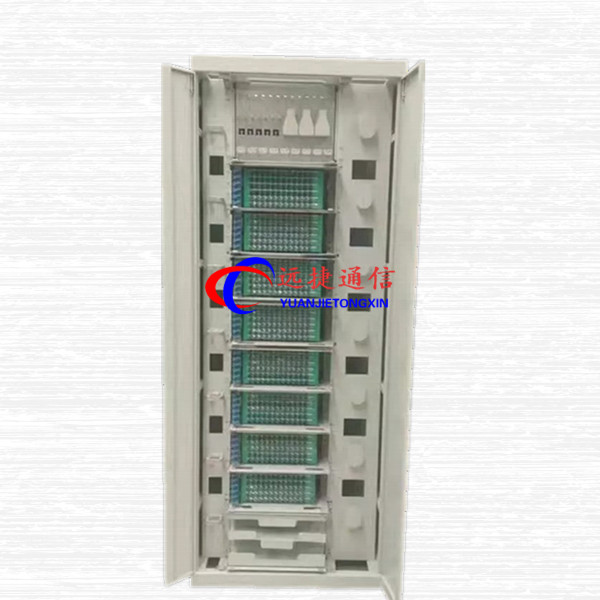

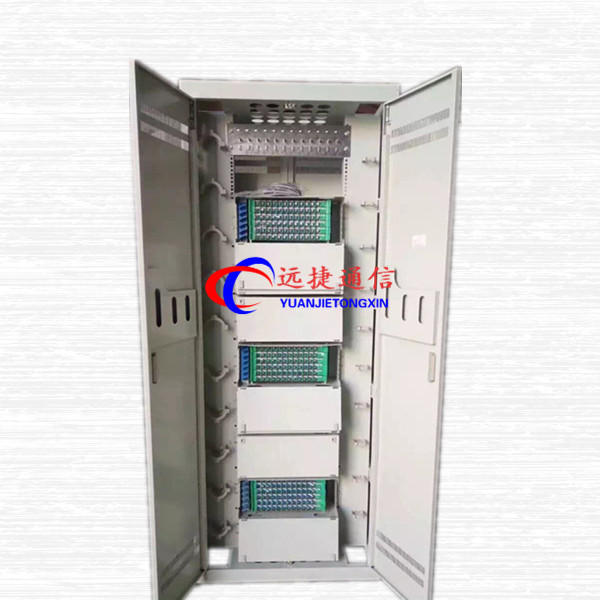

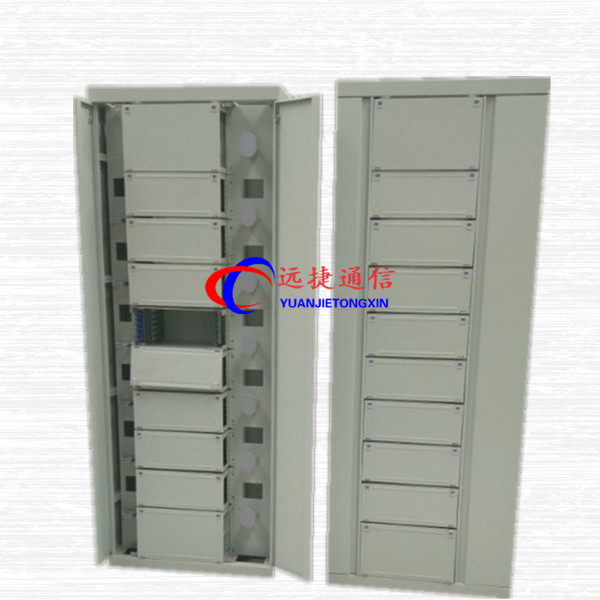

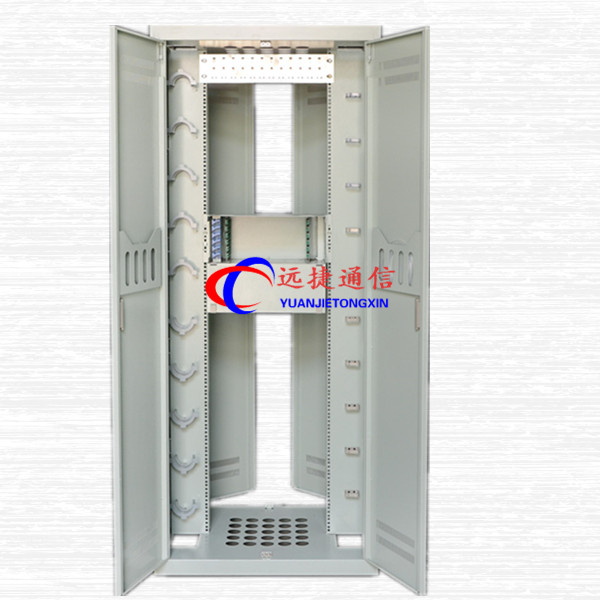

ODF光纤配线架专为光纤通信机房设计的光纤配线设备，具有光缆固定和保护功能光缆终接功能、调线功能、光缆纤芯和尾纤保护功能。既可单独装配成ODF架，也可与ODF数字配线单元、ODF音频配线单元同装在一个机柜/架内。构成综合的ODF光纤配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。

ODF光纤配线架性能：

采用完全封闭结构，可防尘、防鼠；

模块化设计，可上下进缆，接地固定可靠；

机架采用优质钢板，整体静电喷塑，美观大方耐用；

机架顶部、底部均开有进缆孔。光缆固定、开剥装置可灵活安装，既可满足上走缆方式要求，又可满足下走缆方式要求；

机架外型美观，结构紧凑，容量大，密度高，适用于带状光缆和普通光缆;

合理的绕线走线结构，使走线非常清晰简洁，路线非常方便；

单元体门板可翻转拆卸，以及整个面板正面可以90度摇开，方便光纤的安装维护；

安装好的适配器倾斜角为40度，避免弧光直射入眼，同时可以保证光纤曲率半径不小于40mm；

机架具备安全可靠的接地保护装置。

ODF光纤配线架技术指标：

符合TIA/EIA、ANSI、GB/T3047.2标准

机架高压防护接地装置与机架间绝缘电阻≥2*104MΩ/500V(DC)

机架高压防护接地装置与机架间耐电压≥3000V(DC)，1min不击穿、无飞弧。
