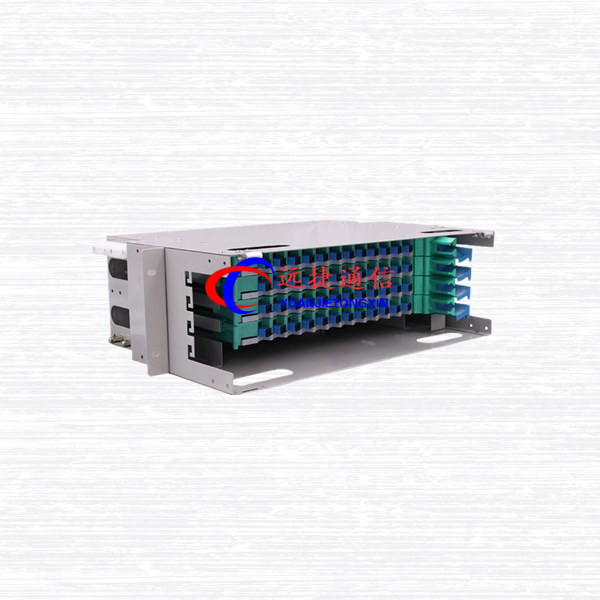

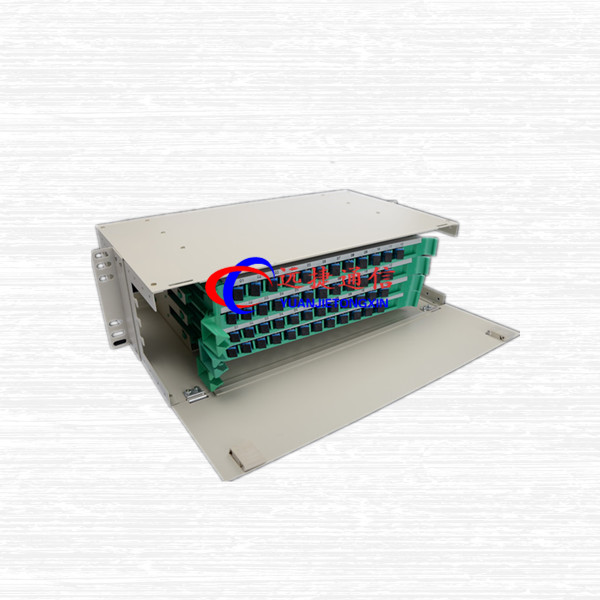

24芯ODF箱图文讲解
24芯ODF单元箱可卡接式安装FC、SC、ST和LC等多种适配器 ,适配器与设备在30°卡接式安装,既保证了跳线的弯曲曲率半径,又可避免激光灼伤人眼 操作方便,保护完善 ,光缆和尾纤均具有2m以上的盘储空间。ODF单元箱是19"标准机柜安装机架上用的光纤熔配一体化单元箱,它安装与操作方便、灵活,可通过挂耳安装位置的调整满足前、中、后安装的需求。适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统,集熔接与配线于一体,大限度的高密度化,可安装于19寸标准机架上,适用于带状和非带状光缆。

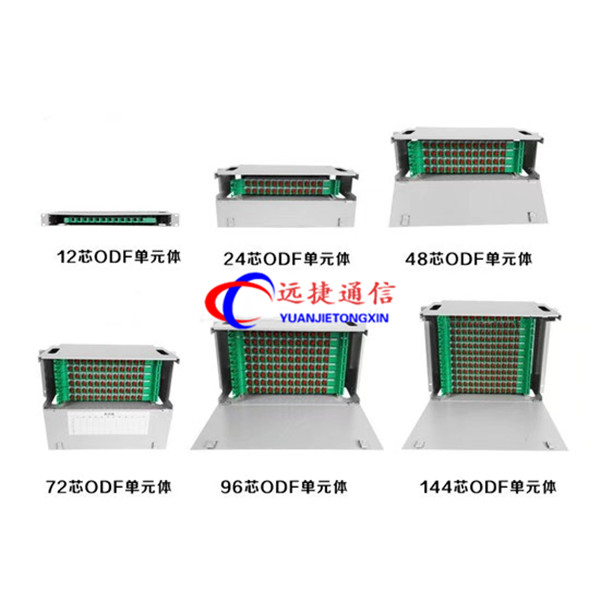

产品分类:光纤配线架主要分为24芯、36芯、48芯、72芯、96芯、144芯等;
光纤适配器主要有:SC/FC/ST/LC
光纤尾纤:12芯束状尾纤SC/FC/ST/LC等;
产品功能:固定功能:光缆进入机架后,对其外护套和加强芯要进行机械固定,加装地线保护部件,进行端头保护处理,并对光纤进行分组和保护。容接功能:光缆中引出的光纤与尾缆熔接后,将多余的光纤进行盘绕储存,并对熔接接头进行保护。调配功能:将尾缆上连带的连接器插接到适配器上,与适配器另一侧的光连接器实现光路对接。适配器与连接器应能够灵活插拔;光路可进行自由调配和测试。存储功能:为机架之间各种交叉连接的光连接线提供存储,使它们能够规则整齐地放置。光纤盒内应有适当的空间和方式,使这部分光连接线走线清晰,调整方便,并能满足小弯曲半径的要求
ODF箱是一种经过高密度,大容量设计的产品,具有外型美观大方,分配合理,便于查找,管理容易, 安装方便及良好的操作性等特点。ODF单元箱具有光缆固定和保护功能、光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。既可单独配装成光纤配线架,也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装适用简单、容易维护、便于管理、是光纤通信光缆网络终端,或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。
产品介绍 1、材质:壳体采用厚度1.5mm冷轧板制成,环氧静电喷塑,外形美观,使用方便;所有的塑料部件采用的材料具有防腐性能,金属部件采用静电喷塑处理,以增加其防腐蚀性能;材料的物理化学性稳定。
并且材料之间有良好的相容性;全部材料无毒、无腐蚀,对人体健康和其它设备无副作用。
2、箱体颜色:灰色
3、规格:19寸标准安装ODF单元箱
4、机械性能:塑料件燃烧性能符合GB51697-85的规定;光缆光纤穿过金属板孔时装有保护套,纤芯、尾纤的曲率半径大于37.5mm;光缆进入机箱,曲率半径大于光缆直径的15倍。

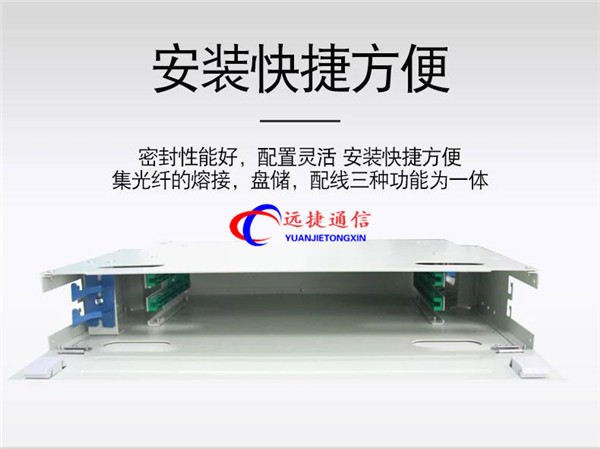

5、安装方式:既可装入配线架机柜,也可壁挂安装。
6、应用范围:适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小配线系统
★ 备注:如需特殊规格可根据客户要求定做。
光纤配线架、终端盒、分纤箱、ODF配线架有什么区别?
随着5G和大数据时代的降临,高密度、高带宽应用越来越多,人们对于传输速率的要求越来越高,"光进铜退"大势所趋,光通信的重要性不言而喻。但是在光纤链路中光纤连接常用的一些连接件比如:光纤配线架、终端盒、分纤箱、ODF配线架这几者之间的区别相信很多朋友都曾经或者一直被搞得晕头转向的,今天咱就来讨论讨论这个话题。
如果我们整理一下这四个家伙的有什么作用的话,发现竟然可以统一归为以下4点:
固定功能光缆进入机架,对其外护套和加强芯要进行机械固定,加装地线保护部件,进行端头保护处理,并对光纤进行分组和保护。
熔接功能,光缆中引出的光纤与尾缆熔接,将多余的光纤进行盘绕储存,并对熔接接头进行保护。
适配器与连接器能够灵活插、拔;光路可进行自由调配和测试。
适当的空间和方式满足小弯曲半径的要求。
您没看错,这四个玩意在实现的功能方面真是没多大区别。当然,也就这点区别不大,其他地方还是有不同的,不然怎么会有四个名称对吧。那“其他地方”指的是哪里呢?这便是今天咱讨论的重点了。话不多说,直接上图。
光纤配线架(机架式)
常规端口数:12口、24口、48口
使用环境:标准机柜内
光纤配线架是用来连接垂直主干和水平光缆,一般都是1U高度的19英寸机架式,通常少也是12口。
