巨匠集团长期坚持以客户为中心，不断采纳客户所提出的意见和建议，不断更新自己的产品，只为让您用到质量过关，操作简单的优质产品。无论是客户的再小的建议，我们都会虚心接受并且尝试改良现有产品，不断推陈出新才有了您现在所看到的优质产品。巨匠集团，永远做您身边的钻机帮手。
品牌：华夏巨匠/huaxiamaster

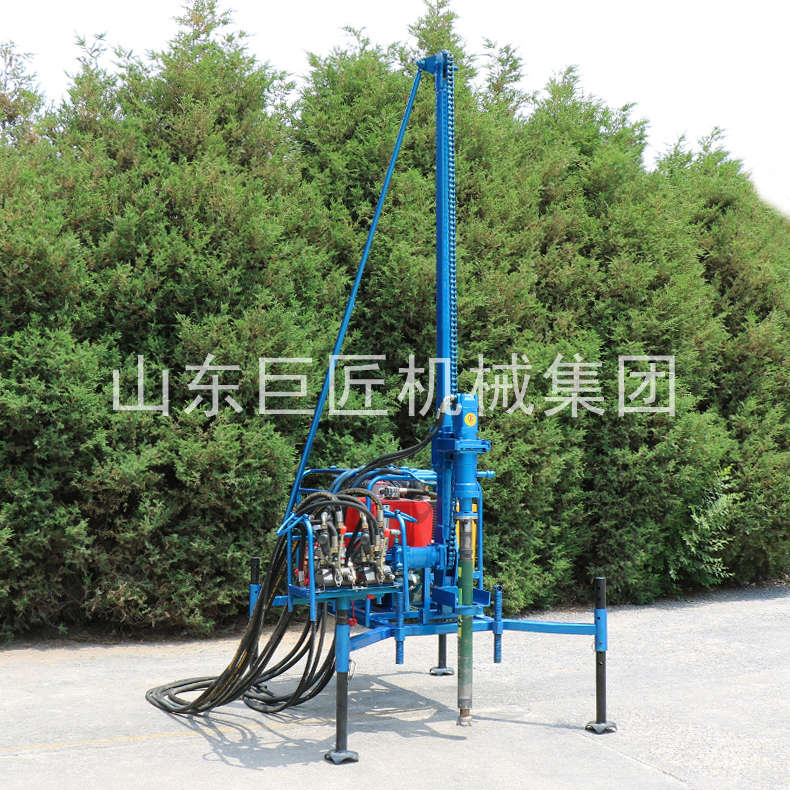

SDZ-30S型气动山地钻机
一、SDZ-30S气动山地钻机简介
SDZ-30S气动山地钻机可满足空气震击钻孔等工艺施工要求，以适应不同地质环境的钻孔作业。SDZ-30S气动山地物探钻机现已广泛适用于山地、丛林、丘陵、戈壁、黄土塬、季节性农田等复杂无水地带进行石油天然气地震勘探、矿场勘察、地质结构调查等钻孔工程施工作业。
二、 SDZ-30S气动山地钻机特点
1.采用轻量模块化设计，拆装快速，便于搬运。
2.钻机底座和钻架加强、加固，更加抗震，使用更长久。
3.底座前端设计有两组丝杠支撑，提钻时钻机更稳定。
4.采用全新优化的液压系统，效率更高、操控更好。
5.液压油箱采用钣金工艺制作成形，减少焊缝，经久使用不漏油。
6.加长液压泵站和操作台之间的油管，可实现3米外操作。
7.采用螺杆式空压机，相比活塞机具备能耗低、噪音低、出气品质高、排气压力稳定无脉动、运行故障率低等显著优点。
三、SDZ-30S气动山地钻机技术参数
|
SDZ-30S气动山地钻机 |
|||
|
钻机能力 |
钻孔方式 |
|
空气震击钻孔 |
|
钻孔直径 |
mm |
76 |
|
|
钻孔深度 |
m |
30 |
|
|
钻杆 |
mm |
Φ60*1500 |
|
|
给进行程 |
mm |
1850 |
|
|
液压泵站 |
汽油机功率 |
hp |
35 |
|
额定压力 |
Mpa |
20 |
|
|
额定流量 |
L/min |
60 |
|
|
动力头 |
输出扭矩 |
N.m |
1000 |
|
输出转速 |
r/min |
0～140 |
|
|
加压提升系统 |
额定加压力 |
KN |
7.5 |
|
额定提升力 |
KN |
15 |
|
|
提升速度 |
m/s |
0.77 |
|
|
螺杆空压机 |
汽油机功率 |
hp |
35 |
|
排气量 |
m3/min |
3.5 |
|
|
排气压力 |
Mpa |
0.8 |
|
四、SDZ-30S气动山地钻机配置清单
|
序号 |
名称 |
单位 |
数量 |
备注 |
|
1 |
底座总成 |
套 |
1 |
包含底盘、支腿、丝杠支撑。 |
|
2 |
钻架总成 |
套 |
1 |
包含斜拉杆、桅杆、链轮、链条、提升马达、回转马达、进气座。 |
|
3 |
泵站动力包 |
套 |
1 |
包含框架、发动机、皮带轮、皮带。 |
|
4 |
泵站总成 |
套 |
1 |
包含框架、液压油泵、液压油箱、液压油管、散热器。 |
|
5 |
液压油管 |
套 |
1 |
包含液压油管、连接头。 |
|
6 |
操作台 |
套 |
1 |
包含框架、平衡阀、控制阀、操作手柄、节流阀。 |
|
7 |
空压机动力包 |
套 |
1 |
包含框架、发动机、皮带轮、皮带。 |
|
8 |
螺杆空压机 |
套 |
1 |
包含框架、空压机、散热器。 |
|
9 |
气带 |
盘 |
1 |
用于连接空压机和钻机。 |
|
10 |
Φ60钻杆 |
米 |
30 |
1.5米/根 |
|
11 |
Φ70冲击器 |
支 |
1 |
Φ70 |
|
12 |
Φ76冲击钻头 |
个 |
1 |
Φ76 |
产品不断更新中，以上参数和配置如有变动，恕不另外通知，请以实物为准。山东巨匠机械集团有限公司专业供应山地物探钻机，山地钻机主要型号有YQZ-30液压山地钻机、SDZ-30S气动山地钻机。
