名称 |

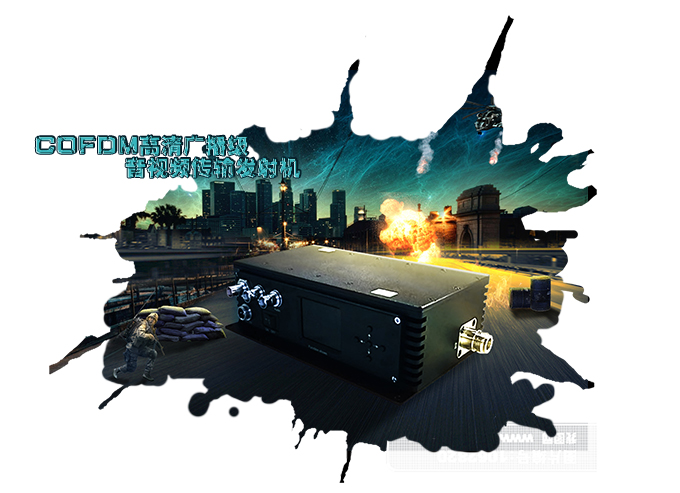

新款COFDM高清广播级音视频传输发射机 |
|
型号： |
SG-H5000B |
|
产品特点： |
1)FULL HD的高品质实时视频传输 |
|
详细介绍: |
|
| HD1080P发射机是一款功能强大的高清发射系统, 采用移动通信的核心技术COFDM(多载波调制技术)，可在高速移动中和城市建筑物遮挡情况下传输实时稳定的全高清数字视频信号。支持全高清1080P格式的H.264编码,支持HDMI/SDI两种高清输入接口(单选一),,支持窄带传输,系统灵敏度高。此系统具有灵敏度高、高清图像质量、抗干扰能力和穿透能力强、传输数率高、稳定性强等显著优点，为构建指挥、抢险、侦察、野外作战等应急通信系统提供了理想解决方案。 | |
| 三、技术参数 | |
|
电源供电部分： |
|
|
工作电压 : |
DC11V~DC13V |
| 工作电流 : | ≤1.8A@DC12.5V |
|
图像发射部分 |
|
|
输出频率范围： |
300-900MHz,1.2G/2.4G/4.4GHz，或根据客户要求定制 |
|
频率带宽 ： |
4/8MHz可选 |
|
输出功率 ： |
2-8W 功率可调 |
| 载噪比C/N： | 30dB @ 30dBm |
|
二次谐波 : |
>52dBc |
| 加密方式: | AES |
| 调制方式 : | COFDM |
| 星座调制 : | QPSK，16QAM，64QAM |
| 前向纠错: | 1/2，2/3，3/4，5/6,7/8 |
|
保护间隔 : |
1/32，1/16，1/8，1/4 |
| 载波模式 : | 2K |
| 功率平坦度: | 全频段≤2dB，8MHz内≤0.5dB |
| 音视频接口: | BNC， HDMI/SDI |
|
信噪比（加权）dB: |
≥58 |
| 斜场信噪比（不加权）dB: | ≥50 |
| 高清接口 : | SDI或 HDMI（选一） |
| 标准 : |
SMPTE 425M (Level A and Level B), SMPTE 424M, SMPTE 292, |
| SMPTE 259M-C SMPTE 272M SMPTE 299M | |
|
输入幅度 mV: |
800±80 |
| HDCP协议: | 支持 |
|
编码支持 |
|
|
视频编码 : |
H.264,最高1920×1080 60P（兼容1080i分辨率） |
| 视频速率 : | 500kbps-16.68Mbps自适应 |
|
格式 : |
YCbCr4:2:2 |
|
工作温度 : |
-25℃~55℃ |
| 存储温度 : | -40℃~70℃ |
|
外观特性 |
|
|
外观尺寸 : |
190*120*60 |
| 设备重量 : | 1400g |
|
产品应用图示：
|
