山东中煤u36卡缆产品

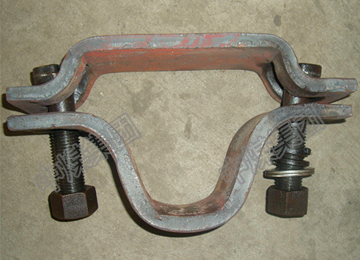

u36卡缆产品简介

U36型卡缆使用方便。是配合U型钢支架使用的产品。本卡缆是用于支架连接处的配件。卡缆是用Q235和16锰的钢板加工而成的。U36型卡缆型卡缆作为U型钢支架提供的一种可靠的连接紧固件，U型钢搭接长度一般不大于200mm，制造工艺简单，安装操作方便。U型钢支架连接安全可靠，能提高巷道使用寿命，降低巷道的维修率，减少安全事故的发生，确保煤矿安全生产。

u36卡缆技术要求

1）卡缆各零件必须具有良好的互换性，螺栓应能直接安装在卡缆板上。

2）卡缆表面不得有裂纹、毛刺、飞边等缺陷。

3）卡缆板采用调质处理，材料为不低于U型支架型钢机械性能的Q345低碳钢；

4）成形后的卡缆板厚度允许误差为±0.5mm，宽度允许误差为±0.2mm。螺栓孔距允许偏差为±1mm。

5）卡缆螺栓应采用与U型钢材质相对应的圆钢制作。

6）螺栓规格为M24，长度为35mm，螺纹基本尺寸应符合GB/T96的规定，公差应符合GB/T197的规定，精度为8g。

7）卡缆丝孔规格为M24的通孔，螺纹基本尺寸应符合GB/T96的规定，公差应符合GB/T197的规定，精度为8g。

8）25U型钢可缩性支架卡缆的平均工作阻力不低于100kN，29U型钢可缩性支架卡缆的平均工作阻力不低于140kN，36U型钢可缩性支架卡缆的平均工作阻力不低于190kN。

9）最 大工作阻力与最小工作阻力的差值不得大于25kN。

10）卡缆与U型支架的强度相匹配。
