必要时连廊可延伸至主体结构内筒并与内筒可靠连接;如无法伸至内筒,也可在主体结构内沿连廊方向设置型钢混凝土梁与主体结构可靠锚固。连廊的楼板应与主体结构的楼板可靠连接并加强配筋构造。当与连廊相连的主体结构为钢筋混凝土结构时,竖向构件内宜设置型钢,型钢宜可靠锚入下部主体结构。2.铰接连接铰接连接放松了端部上、下弦杆的局部弯矩约束,减小了端部杆件的内力,使连接处的构造设计变得方便。但是,由于没有了端部的负弯矩,连廊跨中的正弯矩会有所增大,同时它也削弱了连廊对塔楼共同工作的协调作用.滑动连接当连廊本身的刚度较弱时,即使做成刚性连接,它也不能起到协调两塔楼变形的作用具有抗竖向拉力的性能,保证竖向地震时上下结构不脱节;
三,万向转动球铰支座技术参数1,支座竖向承载力分为300KN~10000KN十四个级别;2,支座的抗水平力为竖向承载力的20%;3,支座抗竖向拉力:GKQZ型,GJQZ型抗竖向拉力为竖向承载力的20%;GKGZ型,GJGZ型抗竖向拉力为竖向承载力的30%;4,设计转角为0.08rad(可根据用户要求另行设计)5,支座的径向位移量±20mm-±50mm,环向位移量±60mm-±100mm;水平抗剪力取竖向荷载的30%~40%;设计转角为0.02rad,也可根据实际情况在0.02~0.08rad范围内做相应设计;选用时应注意承载力的大小、竖向拉力的大小、水平力的大小,并注意位移量和转角,对于减震支座还应注意水平弹性刚度。选用时应注意支座的类型,即双向活动型、单向活动型、固定型。

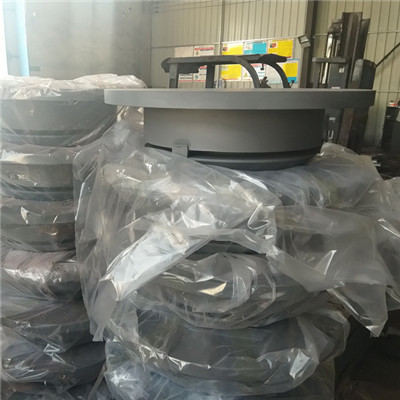

GKQZ型钢结构支座球型支座报价
桥梁支座是连接桥梁上部结构和下部结构的重要结构部件。它能将桥梁上部结构的反力和变形(位移和转角)可靠的传递给桥梁下部结构,从而使结构的实际受力情况与计算的理论图式相符合。
传统的常用桥梁支座有:垫层支座、平板支座、弧形支座、摇轴支座、铰式固定支座以及铰式辊轴支座等。
①垫层支座。用油毛毡或石棉板做成垫层支承上部结构,用于跨度小于6米(铁路桥)或10米(公路桥)的简支板式桥和梁式桥。
②平板支座。由上、下两块平面铸钢板(座板)构成,用于跨度小于8米或12米的梁式桥。座板之间如加设销钉,即可构成固定支座。
③弧形支座。其活动支座系由平板支座中的下座板改为圆弧面板而成,可提高其滑移和转动性能,用于跨度小于20米的公、铁路桥。在座板间加销钉即成固定支座。
④摇轴支座。用铸钢摇轴与上、下座板组成的活动支座,用于中等跨度梁式
⑤铰式固定支座。由铸钢上、下摆组成,两摆之间嵌以摆卡,以控制横向滑动。是用于大跨度梁式桥的固定支座。
