气动双向无压风门,气控电动平衡风门结构无懈可击

气动自动双向无压风门，自动气动无压风门，矿用气动无压风门，无压气动自动风门，双向无压气动风门。

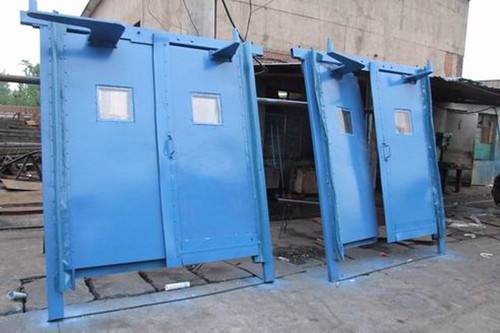

门体部分：材质用普通碳钢Q235-A，门框采用标准100*50矩形方管制作，门扇厚度54mm，双面贴焊碳结构钢板，门扇内部有龙骨骨架。门扇不平整度控制在5mm之内。

在焊接风门前后，经喷砂或手工除锈后分刷两遍防锈底漆，非涂漆的部位需经防腐处理。

门框与门扇之间设有密封条，密封严实，漏风率小于3%。

装置部分：两对红外线传感器。电气控制部分：由综保开关、信号控制箱、127V电机组成。

机械部分：由速比为1：60的减速箱、自制绳轮、压绳轮和导向轮组成。语言警示装置：采用127V电压控制的语言报警装置当车辆通过风门时，发出“车辆通过，请注意安全”的语言提示。

特点

a)门扇为钢制结构，强度大。

b)密封严密，漏风量小。

c)关闭平稳，安全可靠。

d)双向隔风，不须再设反向风门。

e)操作简便可靠，具有气动和手动两种操作功能。

f)结构简单，易维护。

g)两道风门之间可通过气动元件实现闭锁。

四、适用条件

无严重滴水和溅水的井上下环境；有爆炸性气体和煤尘的矿井；有煤（岩）和瓦斯（二氧化碳）突出性危险的矿井。

五、主要技术参数

风门开启形式：异向同步开闭；

门扇开启角度≥90°

气源压力：0.5~0.6 Mpa

六、门体结构

门体主要有门框、门扇、密封材料等部分组成。门框和门扇均采用钢制焊接结构，密封材料为橡胶制品。

七、安装调试

气动无压风门的安装应按施工图及有关规定进行施工：

1、QFM系列气动无压风门的安装要求

(a)、安装之前需矿方所备物品有：扳手、水平仪、吊线、过木和垫片。矿方需提供气源。

(b)、要求风门铅直平整、不扭曲,关闭严密。

(c)、密封严密，开启灵活。

(d)、各气动元件使用正常，风门启闭灵活。

气动自动双向无压风门因为光控传感器需要矿灯照射后通过光敏元器件采集信号然后发送到PLC，它受矿用无压风门或正反单扇风门所处位置的光亮度影响比较大，在比较黑暗的环里更适合光控自动双向无压风门。主要用于行车的巷道，当矿车停止时驾驶员所处的位置也不一定正对着光控传感器，驾驶员在驾驶室里照射光控感应器存在一定的难度，因此主要用于行车的巷道安装煤矿自动风门的时候还是尽量避开光控自动风门而是选择红外线感应或超声波感应的矿用自动双向无压风门。
