详细说明

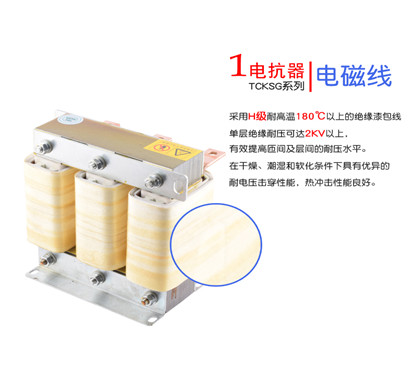

ACL/OCL进出线电抗器  输出输出电抗器 变频器用电抗器

1、概述

输入电抗器用来限制电网电压突变跳跃和操作过电压引起的电流冲击换相时电网侧的电压降,平滑电源电压中包含的尖峰脉冲,或平滑桥式整流电路换相时产生的电压缺陷, 有效地保护变频器和改善功率因数,它既能阻止来自电网的干扰,又能减少整流单元产生的谐波电流对电网的污染。进线电抗器主要应用于工业工厂自动化控制系统中,安装在变频器、调速器与电网电源输入电抗器之间,用于抑制变频器、调速器等产生的浪涌电压和电流适用于无功功率补偿和谐波的治理

输出电抗器主要作用是限制电机连接电缆的容性充电电流补偿长线(50-200m)分布电容的影响,并能抑制输出谐波电流,提高输出高频阻抗,有效抑制dv/dt.减低高频漏电流, 起到保护变频器,减小设备噪声和设备过早老化的作用。变频器与电机间的电缆长度超过50m时,应设置输出电抗器,出线电抗器主要应用于工业自动化系统工程中,特别是使用变频器的场合,用于延长变频器的有效传输距离,有效抑制变频器的IGBT模块开关时产生的瞬间高压。适用于无功补偿和谐波的治理有效地保护变频器和改善功率因数,能阻止来自电网的干扰,减少整流单元产生的谐波电流对电网的污染。

2、型号及其含义






3、技术参数和执行标准:

    1、额定工作电压﹕380v/50Hz440V/660v/50Hz

    2、额定工作电流﹕5A~6000A

    3、抗电强度﹕铁芯与绕组AC3000v/50Hz/5mA/10s无飞弧击穿﹙出厂试验﹚

    4、电抗器噪音﹕<50dB﹙与电抗器水平距离点1米测试﹚

    5、绝缘等级﹕FH

    6、防护等级﹕IP00

7、产品执行标准﹕GB10229-88电抗器 JB9644-1999半导体电气传动用电抗器

4 使用环境条件:

 1.海拔高度不超过2000米;

 2.运行环境温度-25℃+45℃,相对湿度不超过90%

 3.周围无导电粉尘、污垢污垢及其它爆炸性和腐蚀性气体

 4.周围环境应有良好的通风条件,如装在柜内,应加装通风设备。

5、接线方式























6外形及安装尺寸:

变频器功率

KW

输入电抗器型号

输出电抗器型号

外形尺寸A长×B宽×高Hmm

安装尺寸E×Fmm

图形符号

0.75

ACL-5A/4.4V

OCL-5A/2.2V

140×80×140

80×50





A

1.5

ACL-5A/4.4V

OCL-5A/2.2V

140×80×140

80×50

2.5

ACL-10A/4.4V

OCL-10A/2.2V

140×80×140

80×50

4

ACL-10A/4.4V

OCL-10A/2.2V

140×80×140

80×50

5.5

ACL-15A/4.4V

OCL-15A/2.2V

140×90×140

120×55

































C

7.5

ACL-20A/4.4V

OCL-20A/2.2V

150×110×130

120×55

11

ACL-30A/4.4V

OCL-30A/2.2V

150×110×130

120×60

15

ACL-40A/4.4V

OCL-40A/2.2V

175×150×130

140×70

18

ACL-50A/4.4V

OCL-50A/2.2V

175×150×130

140×70

22

ACL-60A/4.4V

OCL-60A/2.2V

175×150×130

140×70

30

ACL-80A/4.4V

OCL-80A/2.2V

200×150×160

170×80

37

ACL-100A/4.4V

OCL-100A/2.2V

200×150×160

170×80

45

ACL-125A/4.4V

OCL-125A/2.2V

240×140×190

200×80

55

ACL-150A/4.4V

OCL-150A/2.2V

240×140×190

200×90

75

ACL-200A/4.4V

OCL-200A/2.2V

260×190×270

220×110

90

ACL-250A/4.4V

OCL-250A/2.2V

260×190×270

220×110

110

ACL-280A/4.4V

OCL-280A/2.2V

270×190×280

220×120

132

ACL-300A/4.4V

OCL-300A/2.2V

300×195×290

250×120

160

ACL-400A/4.4V

OCL-400A/2.2V

300×195×290

250×120

187

ACL-450A/4.4V

OCL-450A/2.2V

300×195×290

250×120

200

ACL-500A/4.4V

OCL-500A/2.2V

320×195×290

250×120

220

ACL-550A/4.4V

OCL-550A/2.2V

320×210×300

250×130

250

ACL-600A/4.4V

OCL-600A/2.2V

320×210×300

250×130

315

ACL-720A/4.4V

OCL-720A/2.2V

340×240×300

270×140

375

ACL-800A/4.4V

OCL-800A/2.2V

380×250×360

300×150

400

ACL-1000A/4.4V

OCL-1000A/2.2V

380×250×360

300×150

500

ACL-1200A/4.4V

OCL-1200A/2.2V

400×300×320

300×150

630

ACL-1500A/4.4V

OCL-1500A/2.2V

450×310×380

320×180

700

ACL-1650A/4.4V

OCL-1650A/2.2V

450×320×380

320×180



ACL-2000A/4.4V

OCL-2000A/2.2V

450×310×380

320×180



ACL-2500A/4.4V

OCL-2500A/2.2V

450×320×380

320×180



ACL-3000A/4.4V

OCL-3000A/2.2V

450×310×380

320×180
