梅花形弹性联轴器的联接情况

梅花形弹性联轴器改进前的电动机和联轴器的联接情况是：电动机与半联轴器4配合部位为6mm，长度为32mm，轴上无键槽，无法实现键联接传递扭矩，根据电动机的装配要求，电动机与半联轴器孔采用过渡配合之间，扭矩主要靠固定在半联轴器上的两个M5的紧定螺钉传递，在使用过程中，此结构存在下列不足：

（1）电动机轴和紧定螺钉之间是线面接触，接触面特别小，传递扭矩十分有限。

（2）螺纹联接不具有防松功能，经过几次拆装和长时间运转，会造成半联轴器轴和电动机轴的相对转动和轴向窜动，致使设备无法工作。

梅花形弹性联轴器的弹性变形来补偿所联两轴的相对位移，是一种高性能的金属弹性元件挠性联轴器，不用润滑，结构较紧凑，强度高，使用寿命长，无旋转间隙，不受温度和油污影响，具有耐酸、耐碱、防腐蚀的特点，适用于高温、高速、有腐蚀介质工况环境的轴系传动，广泛用于各种机械装置的轴系传动，如水泵（尤其是大功率、化工泵）、分机（高速）、压缩机、液压机械、石油机械、印刷机械、纺织机械、化工机械、矿山机械、冶金机械、航空（直升飞机）、舰艇高速动力传动系统、汽轮机、活塞式动力机械传动系统、履带式车辆，以及发电组高速、大功率机械传动系统，径动平衡后应用于高速传动轴系已比较普遍。

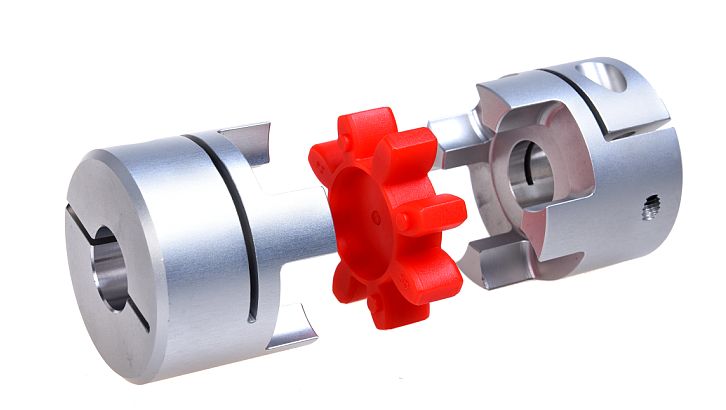

梅花联轴器是一种使用很广泛的联轴器，也叫爪式联轴器，是两两个非金属爪盘和一个弹性体构成。两个非金属爪盘正常是45号钢，然而在标准负荷锐敏的状况下也有效铝合金的。梅花联轴器的弹性部件相近梅花状，改换弹性部件需轴向挪动（LMD，LMS型除外）。梅花联轴器外形尺寸，即大径向和轴向尺寸，在机器设备允许的安装空间以内。应选择装拆方便、不用维护、维护周期长或者维护方便、换易损件不用移动两轴、对中间调整容易的联轴器。

梅花联轴器具有很好的平衡性能和适用于高转速应用（   高转速可达30000转/分钟），但不能处理很大的偏差，尤其是轴向偏差。较大的偏心和偏角会产生比其他伺服联轴器大的轴承负荷。另一个值的关注的问题是梅花联轴器的失效问题。一旦梅花弹性间隔体损坏或失效，扭矩传递并不会中断，同时两轴套的金属爪啮合在一起继续传递扭矩，这很可能会导致系统出现问题。根据实际应用选择合适的梅花弹性间隔体材料是本联轴器的一大优势，有些自动化设备公司可提供各种弹性材料的梅花间隔体，不同的硬度和温度承受力，让客户选择合适的材料满足实际应用的性能标准。

联轴器调质处理：一般习惯将淬火加高温回火相结合的热处理称为调质处理。调质处理广泛应用于各种重要的结构零件，特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。调质处理后得到回火索氏体组织，它的机械性能均比相同硬度的正火索氏体组织为优。它的硬度取决于高温回火温度并与钢的回火稳定性和工件截面尺寸有关一般在HB200-350之间。金属热处理是机械制造中的重要工艺之一，与其他加工工艺相比，热处理一般不改变工件的形状和整体的化学成分，而是通过改变工件内部的显微组织，或改变工件表面的化学成分，赋予或改善工件的使用性能。其特点是改善工件的内在质量，而这一般不是肉眼所能看到的，为使金属工件具有所需要的力学性能、物理性能和化学性能，除合理选用材料和各种成形工艺外。
