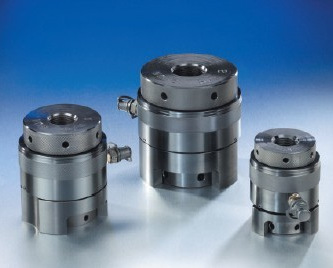

液压螺栓拉伸器
产品简介
液压螺栓拉伸器产品特点
?7?8 拉伸力范围：306~3876 kN；
?7?8 适用螺栓： M20~M150；
?7?8 最大工作压力：150MPa；
?7?8 负载回位；
?7?8 具有超行程保护，行程为15~30mm，可根据用户要求定制行程长短；
?7?8 一种规格油缸可配多种规格螺栓拉伸头；
?7?8 通用性强；
?7?8 快速接头的安装位置可选择在上方或任意位置；
?7?8最大工作压力有两种选择。
技术参数：

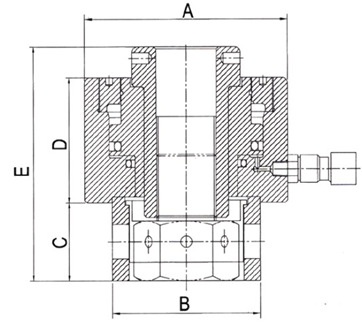

| 型号 | 螺纹范围 (mm) | 最大拉力 (KN) | 外形尺寸(mm) |
重量 (kg) |
||||
| A | B | C | D | E | ||||
| WTN-A0 | M20-M27 | 306 | 88 | 76 | 30 | 110 | 145 | 1.3 |
| WTN -Al | M30-M36 | 427 | 110 | 93 | 43 | 127 | 170 | 3.5 |
| WTN -A2 | M33-M42 | 848 | 140 | 105 | 56 | 150 | 185 | 5.5 |
| WTN -A3 | M39-M48 | 990 | 158 | 130 | 65 | 165 | 205 | 7.0 |
| WTN -A4 | M45-M56 | 1355 | 178 | 140 | 80 | 185 | 225 | 10.0 |
| WTN -A5 | M52-M64 | 1652 | 206 | 152 | 86 | 205 | 247 | 15.0 |
| WTN -A6 | M60-M72 | 2259 | 240 | 172 | 90 | 225 | 272 | 17.0 |
| WTN -A7 | M68-M80 | 2639 | 258 | 185 | 98 | 243 | 265 | 26.0 |
| WTN -A8 | M76-M90 | 3051 | 290 | 196 | 110 | 270 | 295 | 29.5 |
| WTN -A9 | M95-M110 | 3216 | 300 | 224 | 130 | 285 | 307 | 38.0 |
| WTN -A10 | M115-M120 | 3546 | 335 | 260 | 148 | 300 | 322 | 49.0 |
| WTN -A11 | M125-M150 | 3876 | 355 | 290 | 165 | 320 | 345 |
55.0 |
