WXL-3-5系列单相过欠压保护器

1产品概述

WXL-3-5系列单相过欠压保护器（又称电压监视器、过欠压保护器等）主要用于交流50/60Hz，额定电压250V以下，工业单相110V、220V、240V、250V等电压级别的各种故障检测，对单相输入电源的电压过高、电压过低提供继电保护，是工业设备运行中维护设备工作电压正常的不可缺少的保护产品。

    本产品符合GB14085.5－2001 eqv IEC60947－1：1999标准。

警告！本产品一般是对输入电源的电源侧采样，不得安装在变频电流的输出侧！





2正常工作条件

1）海拔高度不超过2000m。

2）周围空气温度－25℃~65℃，24h平均温度不超过55℃。

3）湿度< 90％，允许有少量凝露。

4）污染等级为4级。

5）在无显著摇动，冲击和振动的地方使用。



3结构特点

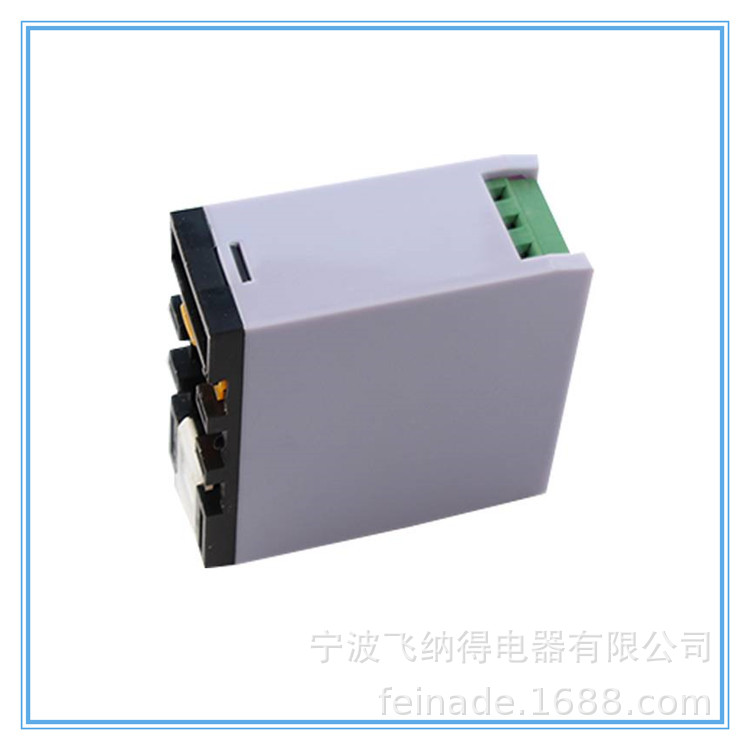

1）安装方式：该保护器底座采用导轨式，内设两个M4螺孔结构，直接独立安装或HT35导轨安装。

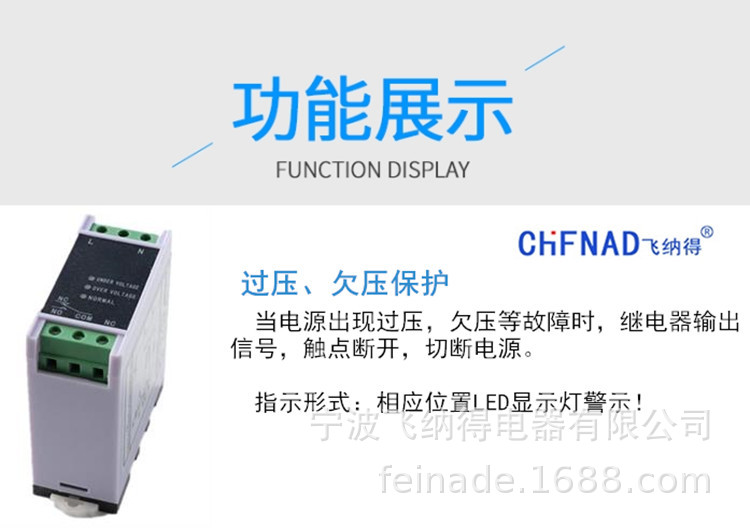

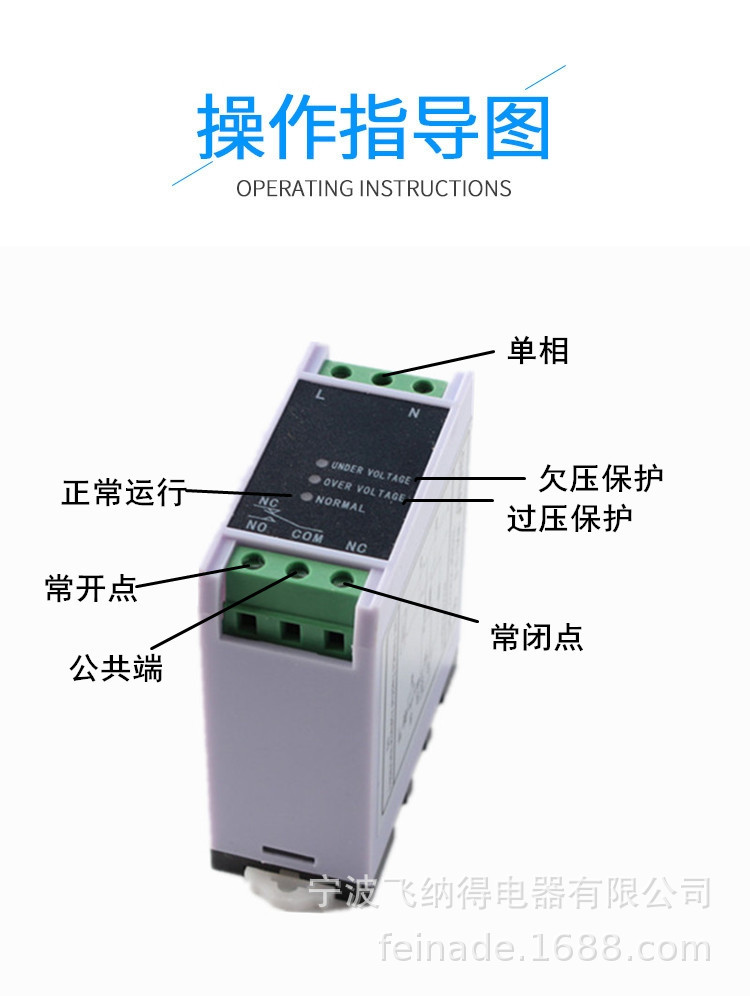

2）指 示 灯：以3个指示灯分别来指示：正常，过压，欠压。

3）外型尺寸：68mm×30mm×76mm。



4 保护特性

1）过压保护：指被保护线路电压高于设定值，延时3~8S动作，恢复回差为6~15VAC。

2）欠压保护：指被保护线路电压低于设定值，延时3~8S动作，恢复回差为3~12VAC。

3）动作延时：有故障出现时保护器延时3-8秒后动作，继电器释放。



5主要技术数据

1）主电路：

       1）额定电压：110VAC，220VAC，240VAC，250VAC。

       2）主电路的连接导线：绝缘铜线其载面积1.0~2.5mm。若单股铜线可直接插入接线柱；若采用软线，则必须在导线上加针型接线头，以 连接可靠。

2）辅助电路：

   1）具有电气不可分的一常开和一常闭触头。

   2）使用类别：AC15，DC13

   3）触点容量：250VAC 2.5A，30VDC 1.5A

4）约定发热电流：5A

6电压保护范围

默认出厂：过压保护＋12％，欠压保护－10％。

后带T——过欠压定值根据客户要求制定。
