智能三相电流表说明书

一、概述



WD-P76智能三相电流表，适用于电力电网、电站、电气开关柜和自动化系统中，对三相电流的电参数测量和显示，采用LED方式显示。本产品长期运行稳定性好，具有测量精度高，读数清晰、方便、无视角误差、可任意角度安装、抗震、抗干扰能力强等优点；仪表CT变比可通过仪表面板上按键设置；使用非常灵活方便；数字校零、数字校调，精度高，性价比极高，是原指针式仪表的理想替代品。

产品符合DLT721-2000、IEC6100-4相关EMC Level3级标准。



二、技术指标



名称	对应参数
精度等级	电流0.2% (IN为0.5级)
量程范围	0~9999A
整机功耗	＜0.4VA（每相）
工频耐压	AC2KV/min-1mA
绝缘电阻	＞50MΩ
工作环境	-10~60℃，5~95%无凝露
信号输入	电流5A； 频率45/65HZ
辅助电源	AC/DC85~265V
分辨率	1mA



三、功能特点



1.可实时测量电力线路中各种电流参数，按需要既可测量显示单个参数，也可同时测量多个参数。

2.品种、规格齐全，有多种外形尺寸，多个系列化的产品，所有仪表均按照标准尺寸设计，兼容性强，维修更方便。

3.卡式安装方式取代传统螺钉安装方式，安装简单、方便、牢固、SMT生产工艺，软件生产校准。



三、面板说明



按键名称	功能说明
F1键	无功能
F2数据键、返回键	编辑数据时，每按键一次，数值增加1；编辑结束按此键退出
F3移位键	编辑数据位时，每按键一次，光标位向左移动一位
F4多功能键	空闲状态按此键2~3秒即可进入设置菜单；数据编辑状态，  按此键可选中或取消光标。





四、编程操作

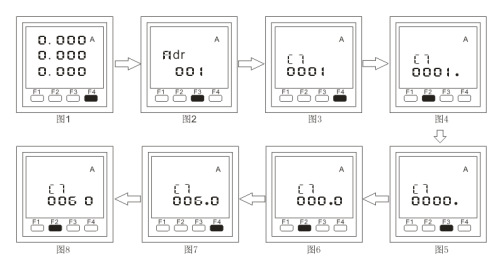

操作实例：设仪表信号输入为300/5A，CT=60（仪表初始输入为5A，CT=1）

1、 初始状态（图1）下长按F4键3秒 入的菜单是仪表地址号设置（图2）；

2、 轻按F3键一次，切换到CT变比设置菜单（图3）

3、 轻按F4键一次， 下排数码管的 后一位小数点（此时作为光标）被点亮，代表 后一位数被选中，处于可编辑状态（图4）

4、 连续按数据键F2直至将数字调整到0（图5）

5、 按移位键F3将光标向前移动一位（图6）

6、 连续按数据键F2直至将数字调整到6（图7）

7、 按F4键一次，光标被取消（图8），到此已经将初始CT=1修改成CT=60



按返回键F2退出设置菜单，返回到初始状态（图1）

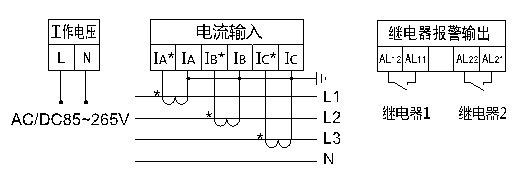

五、接线示意图







六、外形尺寸,安装方式及面板说明



尺寸规格(单位：mm）

外形尺寸（L*H）	屏装配合尺寸（A*B）	开孔尺寸（S*Y）	总长（N）	深度（M）
72*72	66*66	67*67	81	71
80*80	75*75	76*76	81	71
96*96	90*90	91*91	93	85
120*120	110*110	112*112	93	85



安装步骤：

1）将两侧的安装卡先从装置上取下；

2）在安装处开一个对应开孔尺寸的孔；

3）将仪表嵌入孔内，然后从后面再重新把安装卡安装在装置上，扣紧即可。
