简单介绍
组合式变电站是将变压器的器身，开关设备、熔断器、分接开 关及相应辅助设备进行组合的变电站。具有供电可靠、结构合理、 安装迅速、灵活、操作方便、体积小造价低等特点，可提供容量从 １２５－１０００ＫＶＡ电压为６ＫＶ和１０ＫＶ的各种规格的组 合变，可用于户外，又可用于户内。广泛用于工业区，居民小区， 商业中心及高层建筑等各种场所。

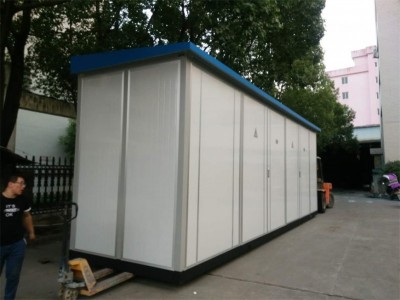

西安ZBW-12预装式箱式变电站厂家供应
功能及特点

      1、高压开关设备、变压器、低压开关设备三位一体，成套性强；

      2、高、低压保护完善，运行安全可靠，维护简单；

      3、占地少，投资省、生产周期短、移动方便；

      4、接线方案灵活多样；

      5、结构独特：

           独特蜂窝式结构双层（复合板）外壳牢固，隔热又散热通风、美观、防护等级高，外壳材料有不犭钢钛合金、铝合金、冷轧板、彩钢板可选；

      6、型式多样：通用型、别墅型、紧凑型等多种样式；

      7、高压环网柜内可装配网自动化终商（FTU）实现短路及单相接地故障的可靠检测具备“四遥”功能，便于配网自动化升级。




西安ZBW-12预装式箱式变电站厂家供应
用途

      广泛用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以及临时性用电设施等户内外场所。




西安ZBW-12预装式箱式变电站厂家供应


结构特点
1、本产品由高压配电装置，变压器及低压配电装置联接而成。分成三个功能隔室，即高压室，变压器室和低压室。高压室功能齐全，高压室由HXGN□-10环网柜组成一次供电系统，可布置成环网供电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的要求。变压器可选择S7、S9以及其他低损耗油浸变压器或干式变压器。变压器室设自动强迫风冷系统及照明系统，低压室根据用户要求可采用面板或柜装式结构组成用户所需供电方案，有动力配电、照明配电、无功功率补偿、电能计量等多种功能，满足用户的不同要求，并方便用户的供电管理和提高供电质量。
2、高压室结构紧凑合理，并且有全面防误操作联锁功能。各室均有自动及强迫照明装置。另外，高、低压室所选用全部元件性能可靠、操作方便，使产品运行安全可靠、操作维护方便。
3、采用自然通风和强迫通风两种方式。使通风冷却良好。变压器室和低压室均有通风道，排风扇有温检装置，按整定温度能自动启动和关闭，保证变压器满足负荷运行。
4、箱体结构能防止雨水和污物进入，并采用热镀锌彩钢板或防锈铝合金板制作，经防腐处理。具备长期户外使用的条件，确保防腐、防水、防尘性能，使用寿命长，同时外形美观。
