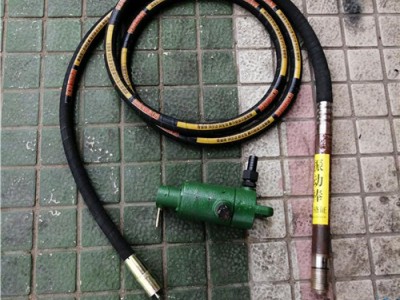

FRZ-70风动混凝土振动器结构 FRZ-70混凝土振动棒

FRZ-70风动混凝土振动器，风动混凝土振动器，FRZ-70混凝土振动棒，FRZ-70振动器

一、FRZ-70风动混凝土振动器结构及工作原理

FRZ-70风动混凝土振动器分动力和振动两部分。动力部分采用叶片式气动马达，振动棒软轴头浮动插入风动马达轴头上联接套内，待振动棒上外套插入后将手柄紧定合为一体。

风动马达部分：由转子、气缸、上、下端盖、轴承等组成。

1、本风动马达采用予进气侧吹式，压缩空气由气缸主风道进入气缸，推动叶片，驱动转子运转作功。

2、气缸主风道上有8只￠6的进风孔，排气采用32个￠5的排气孔相互交错，从而使叶片磨损均匀。

3、为相对增加叶片宽度，延长使用寿命，转子上四条径向等分槽铣成R75的 圆弧槽，槽内配有叶片。

4、风动马达上、下端盖内分别安装203、305单列向心球轴承各一只，以承受轴向扭力。下端盖处有一只J型骨架密封圈，防止风动马达内压缩空气下窜，从而有效地保证风动马达传动工作的可靠性和稳定性及使用寿命。

二、FRZ-70风动混凝土振动器参数：

产品型号： FRZ-70-6          FRZ-70-8

振动头直径 mm：    70

长度 M：     6               8

使用风压：  0.3~0.4；        0.3~0.45

振动频率：         ≥250

振动力 Kg：          100

总重量 Kg：  30               32

FRZ-70风动混凝土振动器具有振幅大、频率高、重量轻、结构合理、操作安全、维修使用方便等优点。不受电源、潮湿等条件限制，特别是需要防爆的场所有着电动振动器不可替代的安全性和可靠性。泰安宇成FRZ-70风动混凝土振动器广泛适用于有压缩空气气源的建筑工程的施工中，为各种干硬性和塑性混凝土捣实作业，在含有瓦斯与煤尘的煤矿井下及其矿井“套边”水泥捣固工程尤为适用，使用绝对安全可靠。如配以移动式空压机，使用范围更广。选矿山设备，还是要到泰安宇成，泰安宇成专做矿山设备，质量好价格低，欢迎前来洽谈。
